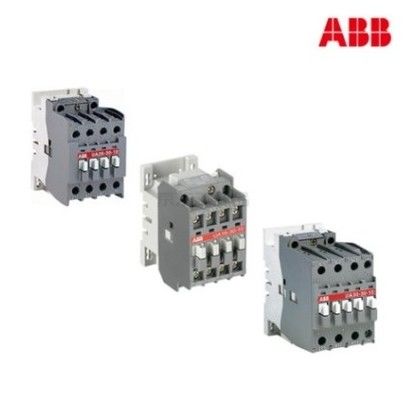

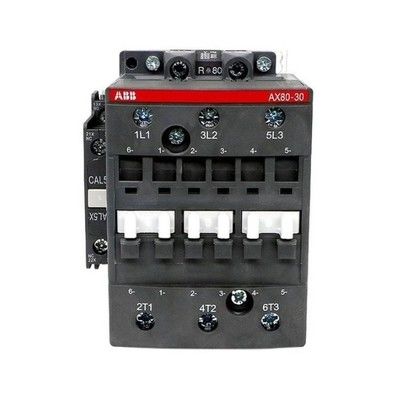

AX 시리즈 모터 접촉기 (모델 AX 185~205A)
제품 소개
AX 시리즈 모터 접촉기 (모델 AX 185~205A)는 산업용 애플리케이션에서 안정적인 모터 보호 및 제어를 위해 설계된 견고한 전기 부품입니다. IEC 60947 표준을 충족하도록 설계되었으며, 이 접촉기는 3 NO 주 접점과 1 NO/1 NC 보조 접점 구성을 특징으로 하며, 최대 1000V의 주 회로에 적합합니다. 정격 작동 전류는 185A (AC-3, 415V, 55°C)로, 최대 90kW의 모터에 효율적인 전력 스위칭을 보장합니다. 이 접촉기의 내구성이 뛰어난 디자인은 플라스틱 하우징, 보조 단자에 대한 IP40 보호, 5백만 회 작동의 기계적 내구성을 포함하여, 고부하 환경에 이상적입니다.
제품 특징
전기적 사양:
주 회로: 1000V 정격 작동 전압, 250A 통상 열 전류 (Ith).
AC-3 정격: 415V에서 185A (55°C), 최대 90kW의 모터 지원.
단시간 내전류: 고장 보호를 위해 1800A (1초), 1200A (10초).
절연 및 임펄스 전압: 안전을 위해 690V (Ui), 8kV (Uimp).
접점 구성:
제어 신호를 위한 3 NO 주 접점, 1 NO + 1 NC 보조 접점.
정격 투입/차단 용량: 안정적인 스위칭을 위해 10x/8x Ie (AC-3).
기계적 및 환경적:
내구성: 5백만 회 기계적 작동, 300 사이클/시간 전기적 스위칭.
보호 등급: 산업 환경에 적합한 보조 단자에 대한 IP40.
온도 범위: -25°C ~ +70°C (코일), -40°C ~ +60°C (주변 온도)에서 작동.
물리적 치수:
111.5mm (W) x 162.3mm (D) x 196mm (H), 3.2kg 순중량.
주 회로 단자: 안전한 배선을 위한 바 타입.
제어 회로:
코일 전압: 400-415V (50Hz), 415-440V (60Hz), ±10% 허용 오차.
기계적 스위칭 빈도: 고부하 사이클을 위한 3600 사이클/시간.
표준 및 인증:
IEC 60947-4-1, VDE 0110 및 EN 60529 표준을 준수합니다.
글로벌 산업용 사용을 위해 cUL 및 CE 인증.
응용 분야 적합성:
펌프, 팬, 압축기 및 컨베이어 시스템의 모터 제어에 이상적입니다.
과도 보호 기능이 있는 가변 전압/주파수 드라이브를 지원합니다.
