브랜드 이름:
Honeywell
모델 번호:
2CPS 시리즈

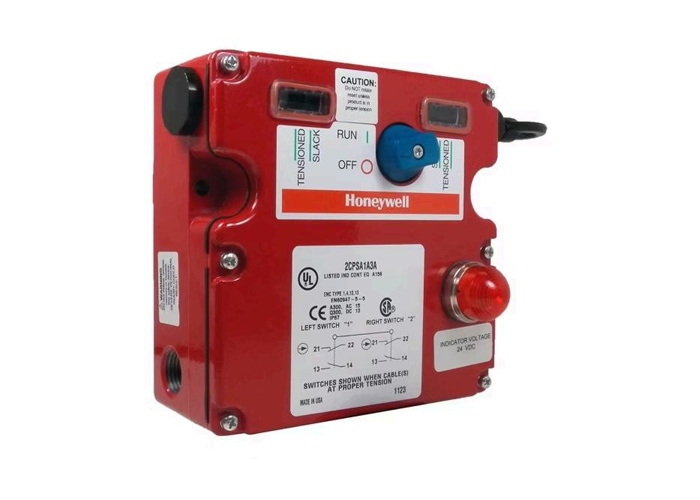

하니웰의 MICRO SWITCH CPS 시리즈 케이블 당기 안전 스위치는 쉽게 접근 할 수있는 비상 정지 신호를 제공하며 여러 개의 비상 정지 버튼을 누르는 데 비용 효율적인 대안을 제공합니다.CPS 시리즈는 느슨한 (두르고) 및 당긴 케이블 조건에 모두 랩 내부 메커니즘을 갖추고 있습니다.
2CPS 시리즈는 152m (500 ft) 까지의 긴 케이블 구간을 위해 설계되었으며, 창고 컨베이어 시스템과 같은 응용 프로그램에 이상적입니다.케이블 긴장 창에 보이는 선은 쉽게 설치를 위해 적절한 긴장 표시.
직접 개방 스위치 접촉은 케이블이 적절하게 긴장되고 리셋 버튼이 RUN 위치에있을 때 닫혀 있습니다.또는 파열은 NC (정상적으로 닫힌) 접촉을 긍정적으로 열기 위해 캠을 유발, 수동으로 리셋할 때까지 열려 있습니다.
직접 개방 접촉이 열리면 보조 접촉도 작동합니다. 이 NO (정상적으로 개방) 접촉은 전기적으로 고립되어 모니터링 또는 신호를 위해 사용할 수 있습니다.
| 특징 | 매개 변수 |
|---|---|
| 설명 | 케이블 당기는 안전 스위치 |
| 전환 옵션 | 1NO/1NC 직역, 2NO/2NC 직역, 1NO/3NC 직역, 4NC 직역 |
| 밀폐 | IP67, NEMA 1, 4, 12, 13 |
| 연락처 | 은, 은 위에 금으로 덮여 |
| 선도체/연결기 | 1/2 NPT, PG 13.5, 20mm, PF 1/2; 브래드 해리슨 10핀 선도자 |
| 힘 유지 가동 샤프트 | 1CPS & 2CPS: 25파운드* |
| 가동 셰프트 작동 힘 | 1CPS와 2CPS: 40파운드* |
| 작동 온도 | -40°C ~ 80°C |
| 저장 온도 | 1CPS: -40°C ~ 85°C [-40°F ~ 185°F] |
| 기계적 내구성 | 100만개 |
| 가등열류 (Ith) | 10A |
| 정형 충동 저항 (Uimp) | 2500V |
| 가명 절연 전압 (Ui) | 300V |
| 사용가능한 금으로 칠한 전류 | 1mA에서 50mA, 최대 60Vdc./최대 125Vdc |
| 오염 정도 | 3 |
| 조건형 단회로 전류 | 1000A |
| 단전 보호 장치 (형/최대 등급) | J급 안전 장치 (10A/600V) |
| 충격 | IEC 68-2-27 당 15g |
| 진동 | 10 Hz에서 500 Hz, IEC 68-2-6 당 5g |
| 승인 | UL, CSA, CE, UKCA, SIL |
| 표준 | UL UL508에 대한 파일 E37138에 따라 목록; CSA C22.2 번호 14에 대한 파일 57323에 따라 인증; CE, UKCA 마크는 낮은 전압 지침 2014/30/EU 및 기계 지침 2006/42/EC에 따라;EN 60947-1: EN 60947-5-1; EN 60947-5-5; SIL 능력: SIL3 (HFT:1), IEC 61508-2: 2010 |
| AC | DC |
|---|---|
|
A300 EU AC15 Ie 볼트: 120, 240 앰퍼: 6, 3 |
Q300 EU DC13 Ie 볼트: 24, 125, 250 앰퍼: 28, 0.55, 0.27 |
망가진 케이블 탐지 기능을 가진 케이블 당기는 스위치는 RUN 상태를 활성화하기 위해 적절한 전전 전압을 필요로 한다. 온도 변화는 철선 길이에 영향을 미치며, 긴 경로에서 귀찮은 종료로 이어질 수 있다.
최적의 설치 를 위해서는 예상 한 극한 온도 중점 에 시스템 을 설치 한다. 예를 들어, 15.6°C (60°F) 에서 32.2°C (90°F) 까지 온도 가 있는 창고 에서 23.9°C (75°F).
두 배의 온도 허용을 위해 케이블 반대쪽 끝에 끝 스프링 또는 추가 CPS를 사용하며 EN 418 요구 사항을 충족합니다.
| 부문 번호 | 설명 |
|---|---|
| 2CCPA1A1A1A | 제한 스위치 |
| 2CCPA1A1A2A | 제한 스위치 |
| 2CCPA1A1B2B-F01 | 제한 스위치 |
| 2CCPA1A1B2F | 안전 스위치 |
| 2CCPA1A1D1B | 제한 스위치 |
| 2CCPA1A2B1A | 제한 스위치 |
| 2CCPA1A2B2B | 제한 스위치 |
| 2CCPA1A2C1A | 제한 스위치 |
| 2CCPA1A2C2B | 제한 스위치 |
| 2CCPA1A3B1A | 제한 스위치 |
| 2CCPA1A3B2B | 제한 스위치 |
| 2CCPA1A3C1A | 제한 스위치 |
| 2CCPA1A3C2B | 제한 스위치 |
| 2CCPA1D1B2A | 2CCPAA1D1B2A |
| 2CCPA2A1B2B | 제한 스위치 |
| 2CCPA2A1B2D | 제한 스위치 |
| 2CCPA2A1C2A | 제한 스위치 |
| 2CCPA2A1C2B | 제한 스위치 |
| 2CCPA2A2B2A | 제한 스위치 |
| 2CCPA2A2B2B | 제한 스위치 |
| 2CCPA2A2B2D | 제한 스위치 |
| 2CCPA2A2C2A | 제한 스위치 |
| 2CCPA2A2C2B | 제한 스위치 |
| 2CCPA2A3B2A | 제한 스위치 |
| 2CCPA2A3B2B | 제한 스위치 |
| 2CCPA2A3B2D | 제한 스위치 |
| 2CCPA2A3C2A | 제한 스위치 |
| 2CCPA2A3C2B | 제한 스위치 |
| 2CCPB2A1A2A | 제한 스위치 |
| 2CCPB2A1B1A | 제한 스위치 |
| 2CCPB2A1B2A | 제한 스위치 |
| 2CCPB2A1B2B | 제한 스위치 |
| 2CCPB2A1C1A | 제한 스위치 |
| 2CCPB2A1C2A | 제한 스위치 |
| 2CCPB2A1D1A | 제한 스위치 |
| 2CCPB2A1D2A | 제한 스위치 |
| 2CCPB2A1D2B | 제한 스위치 |
| 2CCPB2A2A2A | 제한 스위치 |
| 2CCPB2A2B2A | 제한 스위치 |
| 2CCPB2A2B2B | 제한 스위치 |
| 2CCPB2A2D2A | 제한 스위치 |
| 2CCPB2A2D2B | 제한 스위치 |
| 2CCPB2A3A2A | 제한 스위치 |
| 2CCPB2A3B2A | 제한 스위치 |
| 2CCPB2A3B2B | 제한 스위치 |
| 2CCPB2A3D2A | 제한 스위치 |
| 2CCPB2A3D2B | 제한 스위치 |
| 2CPSA1A1 | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT, 금판 접촉 |
| 2CPSA1A1A | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT, 금판 접촉,24Vdc 다단계 LED |
| 2CPSA1A1B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT, 금판 접촉,120VAC 멀티 클러스터 LED |
| 2CPSA1A2 | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 좌측, 작동 없이 오른쪽, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트 |
| 2CPSA1A2A | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 좌측, 작동 없이 오른쪽, 2NC2NO 직접 열기 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트, 24 Vdc 다중 클러스터 LED |
| 2CPSA1A2B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 좌측, 작동 없이 오른쪽, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트 |
| 2CPSA1A3 | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 오른쪽, 작동 없이 왼쪽, 2NC2NO 직접 개방 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트 |
| 2CPSA1A3B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 오른쪽, 작동 없이 왼쪽, 2NC2NO 직접 개방 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트, 120 Vac 다중 클러스터 LED |
| 2CPSA1A4 | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 깨진 케이블 검출없이, 2NC2NO 직접 개방 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트 |
| 2CPSA1A5B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 왼쪽 측면, 작동 하지 않는 오른쪽 측면, 깨진 케이블 검출없이, 2NC2NO 직접 개방 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽:1NC1NO), 12 NPT, 금으로 칠한 접촉 |
| 2CPSA1A6B | 안전 제한 스위치 케이블 당겨 |
| 2CPSA1B1 | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 3NC1NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT, 금판 접촉자 |
| 2CPSA1B1B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 3NC1NO 직접 개방 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT, 금으로 접힌 연락처,120VAC 멀티 클러스터 LED |
| 2CPSA1B2 | 제한 스위치 |
| 2CPSA1B2A | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 오른쪽, 작동하지 않는 왼쪽, 3NC1NO 직접 개방 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT,금으로 칠한 콘택트, 24 Vdc 다중 클러스터 LED |
| 2CPSA1B2B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 왼쪽 측면, 작동 없음 오른쪽 측면, 3NC1NO 직접 개방 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT,금으로 칠한 콘택트, 120 Vac 다중 클러스터 LED |
| 2CPSA1B3 | 제한 스위치 |
| 2CPSA1B3A | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 오른쪽, 작동하지 않는 왼쪽, 3NC1NO 직접 개방 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT,금으로 칠한 콘택트, 24 Vdc 다중 클러스터 LED |
| 2CPSA1B3B | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 오른쪽, 작동하지 않는 왼쪽, 3NC1NO 직접 개방 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT,금으로 칠한 콘택트, 120 Vac 다중 클러스터 LED |
| 2CPSA2A1 | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT, 금판 접촉 |
| 2CPSA2A1A | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT, 금판 접촉,24Vdc 다단계 LED |
| 2CPSA2A1B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 2NC2NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT, 금판 접촉,120VAC 멀티 클러스터 LED |
| 2CPSA2A2B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 좌측, 작동 없이 오른쪽, 2NC2NO 직접 열기 (스위치 1, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트, 120 Vac 다중 클러스터 LED |
| 2CPSA2A3A | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 오른쪽, 작동 없이 왼쪽, 2NC2NO 직접 개방 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트, 24 Vdc 다중 클러스터 LED |
| 2CPSA2A3B | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 유지 오른쪽, 작동 없이 왼쪽, 2NC2NO 직접 개방 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 1NC1NO), 12 NPT,금으로 칠한 콘택트, 120 Vac 다중 클러스터 LED |
| 2CPSA2A4A | 제한 스위치 |
| 2CPSA2A4B | 제한 스위치 |
| 2CPSA2B1 | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 3NC1NO 직접 열기 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT, 금판 접촉자 |
| 2CPSA2B1A | MICRO SWITCH 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 3NC1NO 직접 개방 (스위치 2, 왼쪽: 1NC1NO; 스위치 2, 오른쪽: 2NC), 12 NPT, 금으로 접힌 연락처,24Vdc 다단계 LED |
| 2CPSA2B1B | 미크로 스위치 2CPS 시리즈 케이블 당기 안전 스위치, 케이블, 양쪽 유지, 3NC |
