브랜드 이름:
Dwyer
인증:
CE
모델 번호:
MSX-W20-PA-LCD

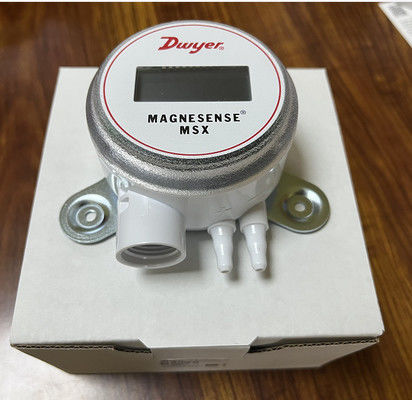

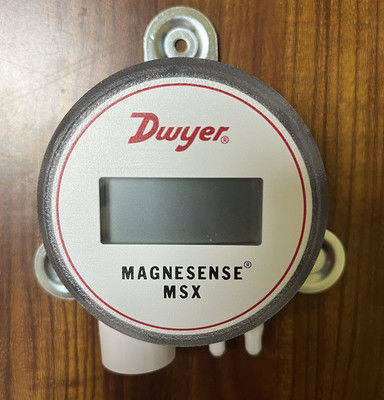

Dwyer MSX Pro 압력 트랜스미터 (모델: MSX-20W-PA)
제품 소개
Dwyer MSX Pro 압력 트랜스미터 (MSX-20W-PA)는 건물 제어 응용 분야, 차압, 풍속 및 체적 유량을 모니터링하도록 설계된 다용도 Magnesense 차압 센서입니다. MS2 Magnesense II 시리즈의 안정성을 기반으로 구축되었으며, 단방향/양방향 모드에서 32개의 선택 가능한 압력 범위(Pa, mm w.c., in w.c.)로 구성을 단순화합니다. 이 트랜스미터는 유량 계산을 위한 제곱근 추출을 통한 선형 압력 또는 속도 출력, 제어 및 확인을 위한 이중 전압/밀리암페어 신호, 그리고 쉽게 읽을 수 있도록 회전 가능한 4자리 LCD를 제공합니다. 공기 및 비가연성 가스에 적합하며, 안전을 위해 UL94 V-0 및 플레넘 등급을 충족합니다.
제품 특징
정밀 측정 기능:
건물 시스템에서 차압, 풍속 및 체적 유량을 모니터링합니다.
±1% FSO 정확도로 32개의 압력 범위(Pa, mm w.c., in w.c.)에서 안정적인 판독값을 제공합니다.
구성 가능한 출력 모드:
유량 계산을 위한 제곱근 추출을 통한 선형 압력 출력 또는 속도 출력.
이중 신호: 제어 및 신호 확인을 위해 4–20 mA (2선) 및 선택 가능한 0–10 V/0–5 V (3선).
유연한 설치 및 작동:
10–36 VDC (2선) 또는 17–36 VDC/21.6–33 VAC (3선) 전원 입력.

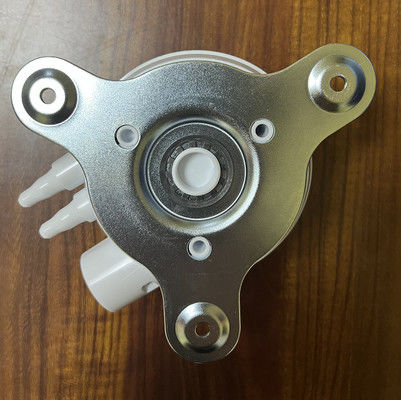

1/2" NPS 나사산 전기 입구 및 방향에 관계없는 장착.
사용자 친화적인 인터페이스:
모든 설치에서 최적의 가시성을 위해 180° 회전 가능한 4자리 LCD.
빠른 배선을 위한 옵션 툴리스 단자대.
안전 및 환경 등급:
위험한 환경을 위한 UL94 V-0 내화 등급 및 플레넘 등급 재료.
압력 제한: 선택 범위의 경우 최대 3.6 psi (작동) 및 6 psi (파열).
응용 분야 다양성:
필터 모니터링, 클린룸 압력 제어, 덕트 정압 및 VAV 시스템 기류에 이상적입니다.
전기 사양:
전류 출력 루프 저항: 0–1250 Ω 최대; 전압 출력: 최소 1 kΩ 부하 저항.
| 제품명 | 압력 트랜스미터 |
| 서비스 | 공기 및 비가연성, 호환 가능한 가스 |
| 정확도 | ±1% FSO |
| 전원 요구 사항 | 10-36 VDC (2선), 17-36 VDC 또는 절연 21.6-33 VAC (3선) |
| 출력 신호 | 4-20 mA (2선); 0-10 V 또는 0-5 V 선택 가능 (3선). |
| 전기 입구 | 1/2" NPS 나사산 |
| 디스플레이 | 4자리 LCD. |
| 장착 방향 | 압력 센서 측정은 방향에 영향을 받지 않음 |
