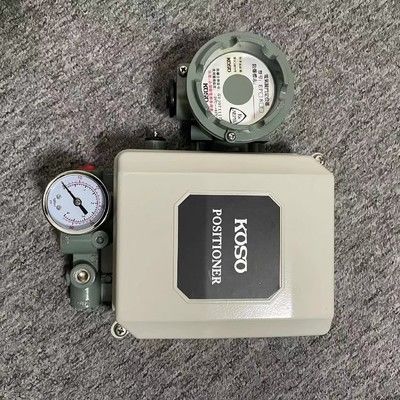

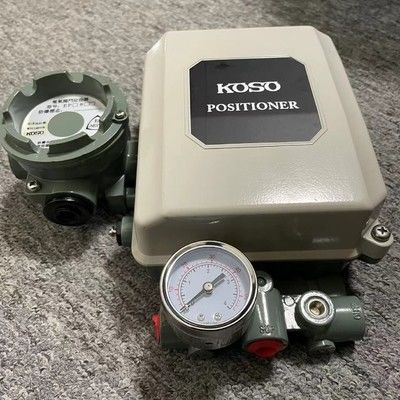

코소 EPB801 정밀 위치 설정용 전기 밸브 위치기

코소 EPB801 전기 밸브 위치기

제품 소개

코소 EPB801 전기 밸브 위치기는 공압 제어 밸브에 대한 중요한 액세서리이며 산업 공정에서 밸브 위치를 정확하게 조절하도록 설계되었습니다.그것은 컨트롤러에서 4 ~ 20 mA DC 입력 신호를 수신하고 밸브를 구동하는 공기 출력으로 변환, 밸브 스탬프에서 기계적 피드백은 정확한 위치 추적을 보장합니다. 위치 장치는 실시간 모니터링을 위해 상부 시스템에 전기 신호를 전송합니다.밀폐회로 제어 시스템에 필수적인견고한 알루미늄 합금 가구와 여러 폭발 방지 등급으로, -20 °C에서 80 °C까지 다양한 산업 환경에 적합합니다.

제품 특성

정밀 제어 및 피드백:

입력 신호: 표준 4 ∼20 mA DC (분할 범위: EP-15/17/25/27 모델의 4 ∼12 mA/12 ∼20 mA/10 ∼50 mA)

기계적 피드백: 줄기 이동은 실시간 시스템 모니터링을 위해 전기 신호로 변환됩니다.

다재다능한 액추에이터 호환성

직선 스트록: 12~100mm; 각 스트록: 0~90도.

로드 제어 전략과 캄 메커니즘 조정을 통해 작은/큰 액추에에 적응할 수 있다.

정압 성능:

가스 소스 압력: 0.14~0.16 MPa 또는 0.17~0.50 MPa.

가스 소비: 0.4 MPa에서 5 NL/min; 저전력 증폭기 설계는 에너지 사용을 줄입니다.

정확성 및 신뢰성:

반작용: <1%; 죽은 구역: <0.4% 정밀한 밸브 위치.

출력 특성: 선형 (카임 메커니즘을 통해 빠르게 열 수 있고, 비율 등으로 설정할 수 있습니다.)

환경 및 안전 특징:

온도 범위: 방화 방지: -20°C~60°C; 표준: -40°C~80°C.

폭발 방지 유형: 불에 저항하고 일반 모델이 제공됩니다.

IP 보호: 90%의 상대 습도 ≤의 혹독한 환경에 적합합니다.

설계 및 설치:

가구: 알루미늄 합금 (중량: 3.5kg)

에어 연결: ZG1/4 스레드

증폭기 변환: 단일 작용 액추어터에 대해 긍정적 / 부정적인 작용을 간편하게 전환합니다.

기술 매개 변수 및 성능:

입력 신호: 표준: 4-20 MADC

분할: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17- EP-2527..

입력 임피던스: 250 유로 (4-20 MADC) 100 유로 (10-50 MADC).

명목 스턴트: 직선 스턴트: 12... 100mm, 각도: 0-90도...

가스 소스 압력: 0.14-0.16 mpa 0.17-0.50 mpa

가스 소비: 5NL/min (가스 압력이 0.4 MPa인 경우)...

반발: 1% 미만 죽은 구역: 0.4% 미만

출력 특성: 선형 (퍼센트 특성 등 빠르게 열 수 있습니다)...

주변 온도: 방화 방지형 -20°C + 60°C 정상형 -40°C + 80°C

상대 습도: 90% 이상...

폭발 방지형: 방화 방지형, 일반형 ZG1/4 공기 출력 인터페이스...

케이스 재료: 알루미늄 합금 무게: 3.5 kg

EPB800시리즈 밸브 포지셔너 특징:

작은 용량 및 큰 용량 액추에에 적용: 로드 제어 미사일 정책을 채택, 해당 미사일 정책을 선택하면 액추에 포지셔너에 적합 할 수 있습니다.

가스 소비가 작습니다: 증폭기의 전력 소비가 작고 용량이 크습니다.

출력 특성이 선택 될 수 있습니다. 피드백 메커니즘에 캠 메커니즘이 있기 때문에 표준 이외의 출력 특성이 선택 될 수 있습니다.

4다양한 피드백 모드 대응 모델: 캠 장치의 교체만큼, 다음 대응 액추에이터에 사용할 수 있습니다.

* 직접 이동 액추에이터: 표준-----EPB8O1 * 각 이동 액추에이터: 표준----. EPB8 02, 반응 증폭기로 쉽게 변환: 단일 액션 액추에이터가 반응 조절을 필요로 할 때,긍정적인 작용을 하는 증폭기는 쉽게 부정적인 작용을 하는 증폭기로 변환될 수 있습니다.
