브랜드 이름:
xinje
인증:
CE
모델 번호:
XD5E-24

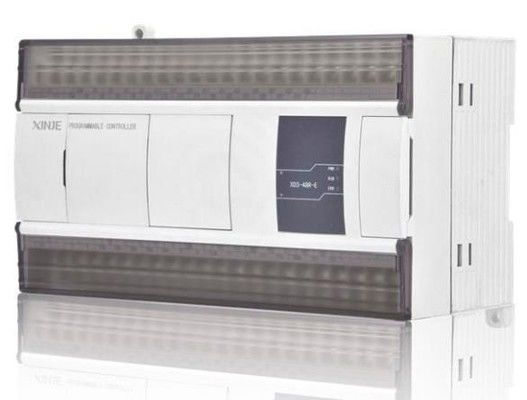

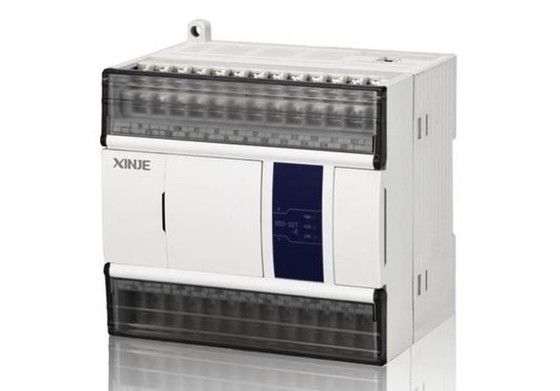

XD5E 시리즈 이더넷 PLC
제품 소개
XD5E 시리즈 이더넷 PLC는 최첨단 산업 자동화 솔루션으로 24, 30, 48, 60 I/O 포인트 모델로 제공됩니다. 기존 시스템과 원활한 통합을 위해 설계되었습니다.이더넷 통신 지원을 추가하면서 XD5 시리즈의 기능을 완전히 계승합니다.XC 시리즈보다 12배 더 빠른 처리 속도와 확장된 내부 자원으로 고속 제어 작업에 탁월합니다.그리고 자동화 시스템.
주요 특징
일반 사양
| 항목 | 사양 |
| 격리 | DC 500V 이상 2MΩ |
| 소음 방지 | 소음 전압 1000Vp-p 1us 맥박 1 1분 |
| 공기 | 부식성, 불화성 가스가 없습니다. |
| 실내 온도 | 0°C~60°C |
| 환경 습도 | 5%~95% (연결이 없습니다) |
| USB 포트 | - |
| 제2차 세계대전 | RS232, 상부 PC를 연결, 프로그래밍 및 디버깅을 위한 HMI |
| 제2차 세계대전 | RS485, 지능형 기기 또는 인버터에 연결 |
| 이더넷 포트 | RJ45 포트, 상부 PC에 연결, 모니터링, 네트워크의 다른 장치와 통신 |
| 설치 | 고정하기 위해 M3 나사 또는 DIN 레일을 사용 |
| 토지 (FG) | 제3형 제어링 (강력 시스템에서는 제어링을 하지 않는다) |
기능적 사양
| 항목 | 사양 | ||||||
| 프로그램 실행 모드 | 루프 스캔 모드 | ||||||
| 프로그래밍 모드 | 지휘 및 사다리 차트 | ||||||
| 처리 속도 | 0.05us | ||||||
| 전원 끄기 유지 장치 | 플래시ROM 및 3V 리?? 배터리 | ||||||
| 사용자 프로그램 용량 ※1 | 1MB | ||||||
| I/O | 전체 점수 | 24점 | 30점 | 48점 | 60점 | ||
| 점 | 입력 포인트 | 14점 | 16점 X0~X17 | 28점 | 36점 X0~X43 | ||
| ※2 | X0~X15 | X0~X33 | |||||
| 출력점 | 10점 | 14점 Y0~Y15 | 20점 | 24점 Y0~Y27 | |||
| Y0~Y11 | Y0~Y21 | ||||||
| 내부 코일 (X)※3 | 1280점: X0~X77, X10000~X11777, X20000~X20177, X30000~X30077 | ||||||
| 내부 코일 (Y) ※4 | 1280점: Y0~Y77, Y10000~Y11777, Y20000~Y20177, Y30000~Y30077 | ||||||
| 내부 스킬 | 87000점 | M0~M69999[HM0~HM11999]※5 | |||||
| (M, HM) | 특수용품 ※6 SM0~SM4999 | ||||||
| 흐름 (S) | 9000점 | S0~S7999[HS0~HS999] | |||||
| 타이머 (T) | 포인트 | 7000점 | T0~T4999[HT0~HT1999] | ||||
| 스펙트럼 | 100ms 타이머: 0.1~3276.7s | ||||||
| 10ms 타이머: 0.01~327.67초 | |||||||
| 1ms 타이머: 0.001~32.767s | |||||||
| 카운터 (C) | 포인트 | 7000점 | C0~C4999[HC0~HC1999] | ||||
| 스펙트럼 | 16비트 카운터: K0~32,767 | ||||||
| 32비트 카운터: -2147483648~+2147483647 | |||||||
| 데이터 레지스터 (D) | 100000 단어 | D0~D69999[HD0~HD24999]※5 | |||||
| 특수용품 ※6 SD0~SD4999 | |||||||
| 플래시ROM 레지스터 | 14192 단어 | FD0~FD8191 | |||||
| (FD) | 특수용품 ※6 SFD0~SFD5999 | ||||||
| 고속 처리 능력 | 고속 계수기, 펄스 출력, 외부 중단 | ||||||
| 비밀번호 보호 | 6비트 ASCII | ||||||
| 자기 진단 기능 | 전원 자동 검사, 모니터 타이머, 문법 검사 | ||||||
