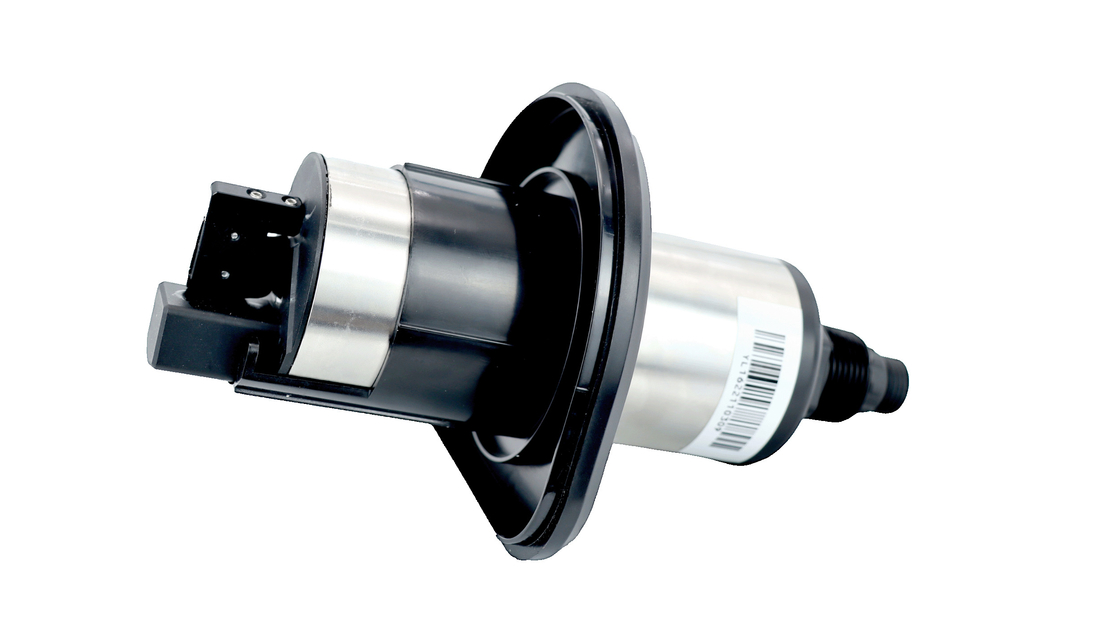

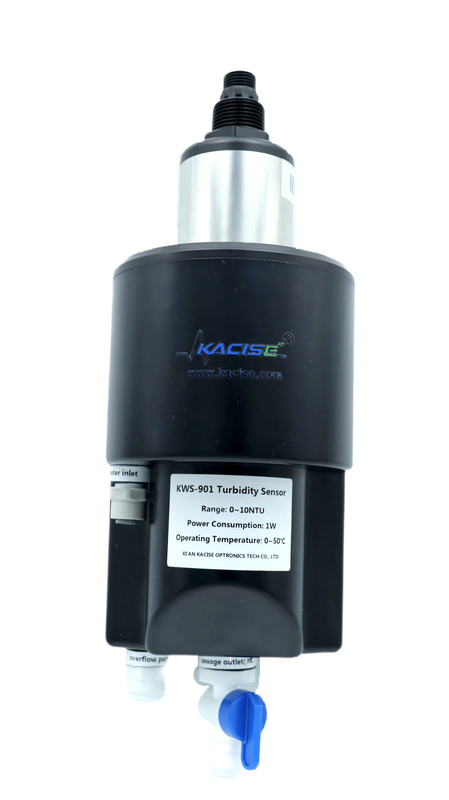

0~10NTU 범위의 저범위 탁도 센서, 자가 세척 와이퍼 및 수질 모니터링을 위한 Modbus RS485 출력

저범위 탁도계는 초저 탁도 검출 한계, 고정밀 측정 기능을 갖춘 식수 품질 온라인 모니터링용입니다. 장비는 유지보수가 필요 없는 장시간, 절수 작업, 디지털 출력이 특징입니다. 클라우드 플랫폼과 휴대폰에서의 원격 데이터 모니터링, RS485-Modbus 통신을 지원합니다. 수돗물, 2차 급수 공급, 파이프 네트워크 터미널 물, 직접 식수, 막 여과수, 수영장 및 지표수의 탁도에 대한 온라인 모니터링에 널리 사용될 수 있습니다.

• 초저탁도 검출 한계
• 정확도가 높은 조사
• 장비는 오랫동안 유지 보수가 필요 없습니다.
• 절수 작업 및 디지털 출력
• 클라우드 플랫폼 및 휴대폰에서 원격 데이터 모니터링 지원
• RS-485, MODBUS 프로토콜 지원
• 자체 개발한 소포, 측정 장치로 효과적으로 물방울을 제거
• 센서에는 청소용 브러시가 함께 제공되어 라이트 창을 효과적으로 청소할 수 있습니다.
• 온라인 탁도 분석기는 표준 90° 산란 방법을 채택합니다.

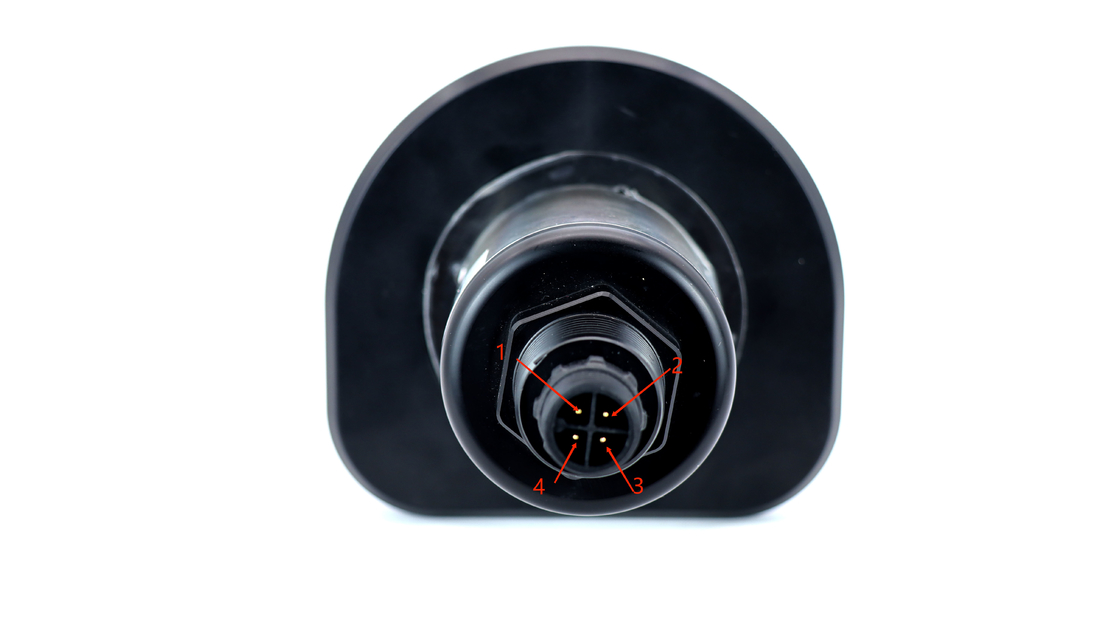

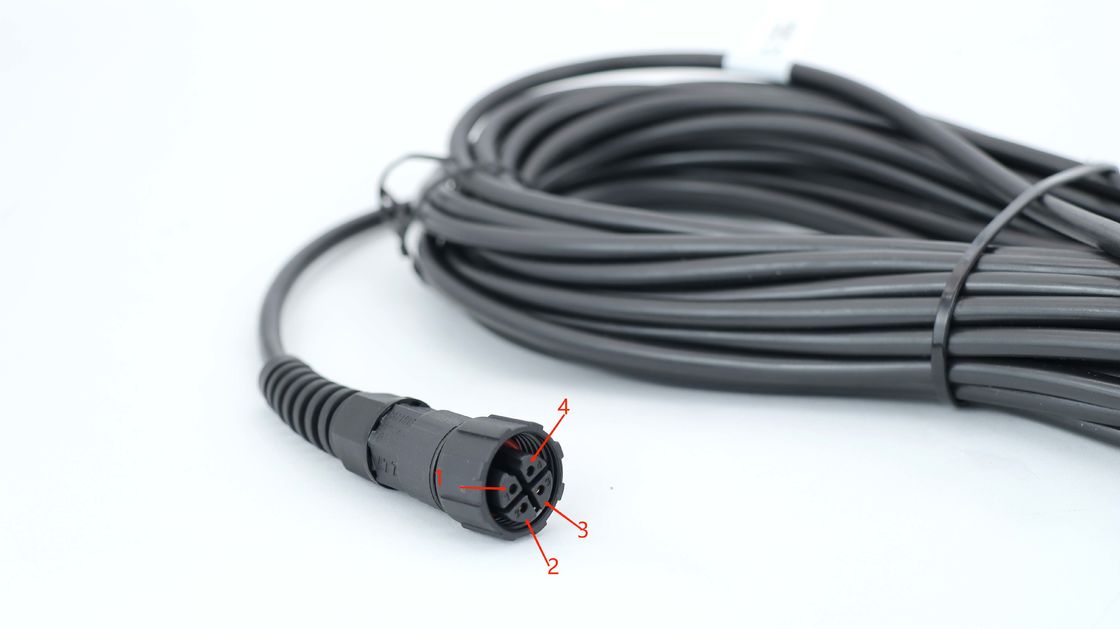

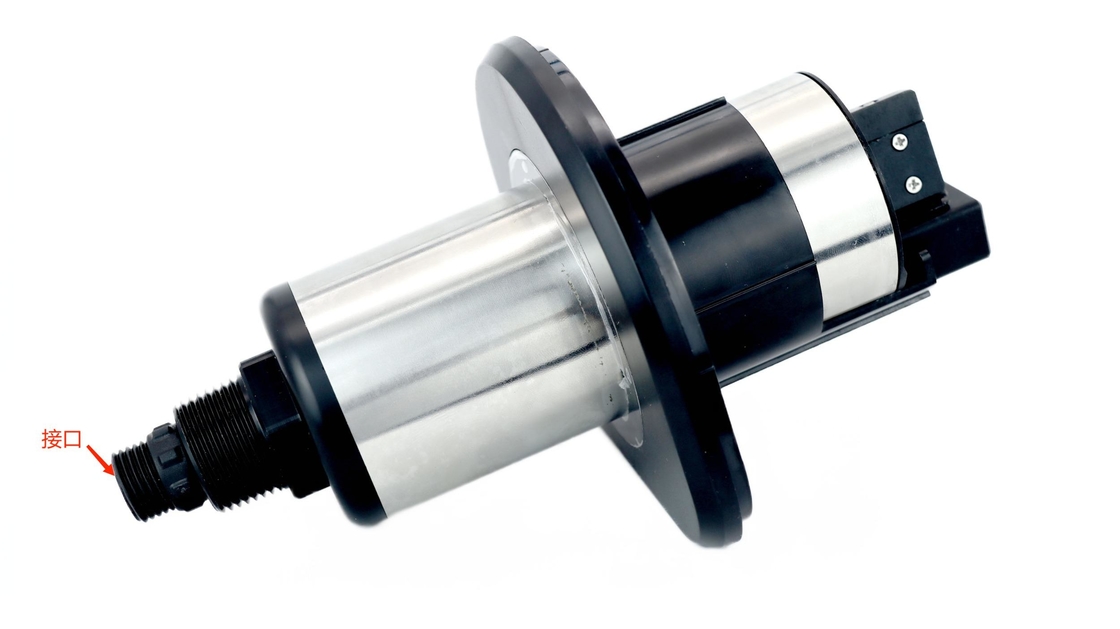

4선 AWG-24 또는 AWG-26 차폐선. 외경=5.5mm

1. 빨간색 - 전원(VCC)
2. 흰색 - 485 Date_B ( 485_B)
3. 녹색 - 485 Date_A(485_A)
4. 검은색 - 접지(GND)
5. 베어 와이어 - 실드

실제 설치 환경을 기준으로 미드플레인을 고정하려면 그림 (a) 또는 그림 (b)에 표시된 설치 방법을 선택하십시오.

(a) 벽 설치 도면 (b) 백플레인 설치 도면 (c) 장착 플레이트의 크기 치수

1. 백플레인이 단단히 설치되었는지 확인하십시오.
2. 순환 슬롯이 단단히 고정되어 있는지 확인하십시오.
3. 급수관, 넘침관, 하수관이 제자리에 고정되어 있는지 확인하고, 2점, 3점 파란색 걸쇠 클립을 위치에 고정하여 누수를 방지하세요.
4. 특별 주의 사항: 수동 배수 밸브는 닫혀 있어야 하며 청소할 때만 열고 나중에 닫아야 합니다.

(1)물을 빼내세요

입구 스위치를 열고 "유량 조절 장치"를 점검하고 조정하여 입구 유량이 지수 요구 사항 범위 내에 유지되도록 합니다.

하수 배출구의 수동 밸브가 닫혀 있는지 확인하고 흐름 탱크의 상부 덮개를 열고 모낭 장치에 흐름이 시작되는지 관찰하십시오. 물이 흐르고 있으면 정상이며, 물이 흐르지 않거나 유속이 매우 느린 경우에는 유입수와 유량조절 장치가 정상적으로 설정되어 있는지 확인하세요.

(2) 수분 저장 기능 확인

상단 덮개를 열면 흐름 풀 중앙에 있는 실린더의 챔버가 물 저장 및 측정 풀입니다. 물이 정상적으로 저장되어 있는지, 남은 입에서 흘러나올 때까지 액위가 천천히 올라가는지 확인하세요. 동시에 손전등 등 조명기구를 이용하여 측정풀에 불순물 및 잔여물이 있는지 확인하고, 불순물이 있을 경우 배출 또는 제거한 후 다시 물을 저장한다.

(3) 탁도 프로브 설치

탁도 센서를 상부 커버에 삽입하고 상부 커버 카드 슬롯에 나사로 고정한 후 전체를 플로우 풀에 삽입하고 상부 커버를 플로우 풀 커버에 가깝게 만듭니다.

(4) 전원 켜기

위의 과정이 완료되면 센서의 전원을 켜고 획득 프로토콜, 트랜스미터 등을 통해 측정할 수 있습니다.

탁도센서는 직접 설치하여 사용할 수 있으며, 최초 설치 시 2차 교정이 필요하지 않습니다. 고객이 필요로 하거나 이후 유지 관리에서 데이터 오프셋이 발견되는 경우 당사는 단일 지점 교정을 위한 물 샘플로 수돗물을 사용할 것을 제안하며 교정 매개변수는 당사의 호스트 컴퓨터를 통해 기록하거나 통신 프로토콜 레지스터의 형태로 작성할 수 있습니다.

정확한 판독값을 유지하려면 청결이 매우 중요합니다.

공급 전압은 DC이고 전압 값은 DC12-24V이며 전압은 안정적입니다.

파이프에서 물이 나옵니다.

들어오는 물은 순환 탱크로 흘러 들어갈 수 있습니다.

순환탱크 입구에 물이 넘치지 않습니다.

들어오는 물이 정상이라고 판단한 결과, 순환탱크의 액위는 정상이고 물이 넘치지 않습니다.

검사 장비(백플레인, 백플레인, 내부 순환 여물통)에 물이 있는지, 물이 있는지, 물이 있는지, 물이 있는지, 이 현상의 원인은 두 가지가 있습니다. 하나는 수압, 순환 탱크에서 직접 물이 넘침, 둘째, 배수 불량으로 인해 순환 탱크에서 물이 쏟아지는 경우, 수압이 너무 커서 배수 불량을 배제할 수 있습니다.

측정기의 전원을 끄고 유량 슬롯에서 센서를 제거한 후 센서를 청소하십시오.

가벼운 구멍을 청소할 때는 면봉으로 청소해야 하며, 가급적 알코올을 적신 면봉을 사용하는 것이 좋습니다. 현장에 알코올이 없으면 마른 면봉을 사용하고, 알코올이 없으면 종이 타월을 사용하세요.

센서의 전원을 켜세요. 측정 상태에 들어간 후 센서의 광 포트를 흰색 벽에 맞춥니다. 일반적으로 레이저 포인터와 유사하게 센서에서 간헐적인 붉은 점을 관찰할 수 있으며 육안으로 인지되는 밝기는 레이저 포인터의 밝기보다 낮아서는 안됩니다. 광원의 일반적인 오류 상태는 다음과 같습니다.

1. 전원을 켠 후에도 변화가 없고 발광도 없습니다.
2. 빨간색 점은 어둡고 레이저 포인터보다 훨씬 덜 밝습니다.
3. 센서의 광 구멍에 물 얼룩이 없는 것으로 확인되면 집중된 빨간색 밝은 점이 아닌 빨간색 패치가 방출됩니다.

광원 오류가 발생하면 센서를 흐름 슬롯에서 제거하고 수리 및 교정을 위해 제조업체로 다시 보낼 수 있습니다. 센서를 유량 슬롯에 다시 삽입하기 전에 기기의 전원을 꺼야 합니다. 순환 슬롯에 넣은 후 손으로 가볍게 눌러 제자리에 삽입되고 기울어지지 않았는지 확인하십시오. 기기 측면에서 센서가 제자리에 있는지 확인할 수 있습니다.

튜브 브러시를 사용하여 흐름 탱크를 청소하고 탱크 바닥과 측면 벽에 눈에 띄는 침전물이 없는지 확인합니다.

위의 유지 관리가 완료된 후 취수 및 프로브 수집과 같은 일상적인 측정 작업을 다시 시작할 수 있으며 현장 요구 사항에 따라 측정 값 비교 및 ​​단일 지점 교정과 같은 검증 작업을 수행할 수 있습니다.

표 5-1에는 저범위 탁도계에서 발생하는 일반적인 문제에 대한 증상, 가능한 원인 및 권장 해결 방법이 나열되어 있습니다. 증상이 목록에 없거나 어떤 해결 방법으로도 문제가 해결되지 않으면 당사에 문의하세요.

표 5-1 일반적인 질문 목록

1. 보증기간은 1년입니다(소모품 제외).
2. 본 품질 보증은 다음의 경우에는 적용되지 않습니다.
1. 불가항력, 자연재해, 사회적 불안, 전쟁(선포 여부와 상관없이), 테러, 전쟁 또는 정부의 강제로 인한 피해로 인해.
2. 오용, 부주의, 사고 또는 부적절한 적용 및 설치로 인한 손상.
3. 상품을 당사로 반송하는 데 드는 운임입니다.
4. 보증이 적용되는 부품이나 제품의 신속 또는 특급 배송에 대한 운임입니다.
5. 현지에서 보증 수리를 수행하기 위해 이동합니다.
3. 본 보증서는 당사가 당사 제품에 대하여 제공하는 보증의 전체 내용을 포함합니다.
1. 본 보증은 보증 조건에 대한 최종적이고 완전하며 배타적인 설명으로 구성되며, 어떠한 개인이나 대리인도 당사 이름으로 다른 보증을 설정할 권한이 없습니다.
2. 위에서 설명한 수리, 교체 또는 지불 반환에 대한 구제책은 본 보증을 위반하지 않는 예외적인 경우이며, 교체 또는 지불 반환에 대한 구제책은 당사 제품 자체에 대한 것입니다. 엄격한 책임 또는 기타 법적 이론에 따라 당사는 이러한 조건과 인과적으로 관련된 후속 손해를 포함하여 제품 결함이나 부주의한 작동으로 인해 발생한 기타 손해에 대해 책임을 지지 않습니다.

RS485 통신 프로토콜은 MODBUS 통신 프로토콜을 사용하며 센서는 슬레이브로 사용됩니다.

데이터 바이트 형식.

데이터 읽기 및 쓰기(표준 MODBUS 프로토콜)

기본 주소는 0x01이며, 주소는 레지스터에 의해 수정될 수 있습니다.

호스트 호출(16진수)

01 03 00 00 00 01 84 0A

슬레이브 응답(16진수)

01 03 02 00xxxxxxxx

호스트 호출(16진수)

01 10 1B 00 00 01 02 01 00 0C C1

슬레이브 응답(16진수)

01 10 1B 00 00 01 07 2D

1. 하나의 16비트 레지스터를 16진수 FF(즉, 모두 1)로 사전 설정하고 이 레지스터를 CRC 레지스터라고 부릅니다.
2. 첫 번째 8비트 바이너리 데이터(모두 통신 정보 프레임의 첫 번째 바이트)를 16비트 CRC 레지스터의 하위 8비트와 Iso-oring하고 결과를 CRC 레지스터에 배치하고 데이터의 상위 8비트는 변경되지 않은 채로 둡니다.
3. CRC 레지스터의 내용을 한 비트 오른쪽(낮은 쪽)으로 이동하여 최상위 비트를 0으로 채우고 오른쪽 이동 후 밖으로 이동된 비트를 확인합니다.
4. 밖으로 이동된 비트가 0인 경우: 3단계를 반복합니다(다시 한 비트 오른쪽으로 이동). 이동된 비트가 1이면 iso-or에 대한 CRC 레지스터 및 다항식 A001(1010 0000 0000 0001)입니다.
5. 전체 8비트 데이터가 전체적으로 처리되도록 오른쪽 시프트가 8번 이루어질 때까지 3단계와 4단계를 반복합니다.
6. 통신 정보 프레임의 다음 바이트에 대해 2~5단계를 반복합니다.
7. 위의 단계에 따라 이 통신 정보 프레임의 모든 바이트를 계산한 후 얻은 16비트 CRC 레지스터의 상위 및 하위 바이트를 교환합니다.
8. 최종 CRC 레지스터 내용은 다음과 같이 얻어집니다: CRC 코드.
