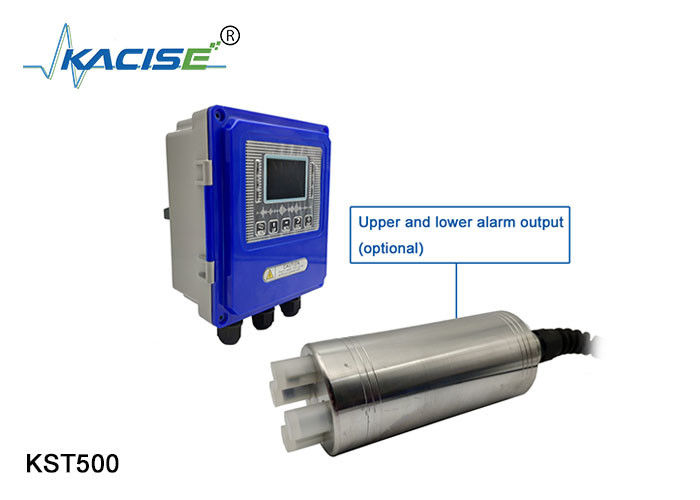

485 통신과 4 ~ 20mA 출력으로 장착 된 온라인 처리 수증 측정기

485 통신과 4 ~ 20mA 출력으로 장착 된 온라인 처리 수증 측정기

생산 소개

온라인 수처리 흐름을 측정기는 효율적인 수질 모니터링을 위해 설계된 최첨단 장치입니다. 485 통신을 갖추고 있습니다. 그것은 원활한 데이터 전송을 가능하게합니다.다양한 산업 제어 시스템에 쉽게 통합 할 수 있습니다.4 ~ 20mA 출력은 정확하고 안정적인 아날로그 신호를 제공하여 신뢰할 수있는 흐름을 측정하는 결과를 보장합니다. 이 계측기는 처리 시설에 중요합니다.고품질의 물 생산을 유지하는 데 도움이 되기 때문에산업과정과 공중보건을 모두 보호합니다.

전형적인 응용 프로그램

시립 하수, 산업 폐수 및 산업 매립물의 처리 과정에서 물의 흐름을 측정하는 데 사용됩니다.
수공업의 필터 역수수의 흐름을 측정합니다.
물과 퇴적 탱크의 폐류의 흐름을 측정합니다.산업 생산 프로세스,
순환 냉각 물의 물 질
● 산란 빛 과 전파 빛 검출 기술 을 사용 함
● 선택적 자정 기능 (공기 또는 물 을 빨아넣는)
● 중국어/영어 스마트 메뉴 동작
● 데이터 기록/업로드 기능
● 여러 가지 자동 측정 기능
● 3 대 의 릴레 제어 스위치
● 높은 한계, 낮은 한계, 히스테리세스 제어
● 4-20MA / RS485 다양한 신호 출력 모드
● 비밀번호 보호 를 설정 하여 직원 이 아닌 사람 들 의 잘못 을 방지 할 수 있다

측정 원칙


투르비디미터의 광학 시스템은 텅프렌 필라멘트 램프, 산란광을 모니터링하는 90° 탐지 장치 및 전송광 탐지 장치로 구성됩니다.터비디미터 마이크로 프로세서는 90 ° 탐지기와 전송 광 탐지기에서 신호 비율을 계산.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensity, 장시간 캘리브레이션 안정성을 제공합니다.Turbidimeter의 광학 시스템은 또한 유동 빛을 줄이고 테스트의 정확성을 향상해야합니다.

터비디미터 센서에 송신기가 보낸 빛파가 전송 과정에서 측정된 물체의 흡수, 반사 및 산란을 통과 한 후,반사된 빛의 일부가 탐지기를 180° 방향으로 비추고, 산란된 빛의 일부는 탐지기에 90° 방향으로 산란한다.180° 및 90° 방향 감지기에 수신되는 빛의 강도는 측정된 폐수의 흐름을 일정하게 관계한다.그래서 폐수의 흐름을 계산할 수 있습니다. 전달된 빛과 산란된 빛의 강도를 측정함으로써.

특징:

1다발광 상호 보상 기술의 사용은 빛 창문 붙는, 그리고 온도 변화와 구성 요소로 인한 측정 오류를 제거 할 수 있습니다.
부품 노화 및 다른 효과

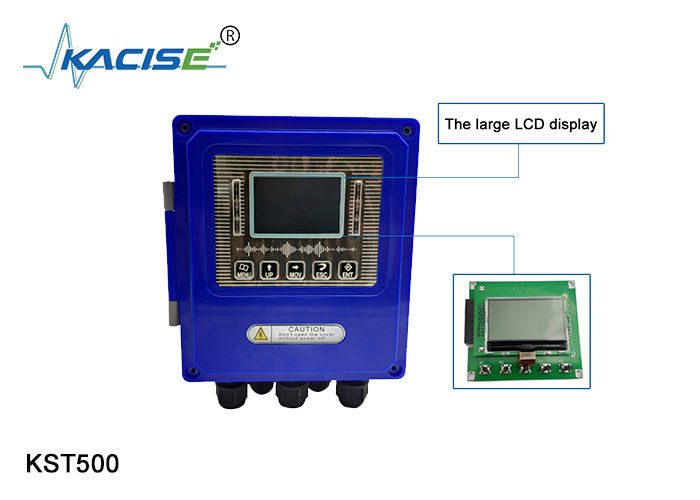

2. LCD 디스플레이, 중국어 메뉴 작동, 안정적인 성능, 강한 신뢰성, 노동자를 위한 편리한 운영
3투어 인 센서는 설치가 쉽고 높은 정확도, 좋은 반복성 및 강력한 반 간섭 능력을 가지고 있습니다.
4. 485 통신 4-20mA 아날로그 출력 / 지원 HART 프로토콜 / NB.GPRS.LORA 통신 (기능 옵션)
5다양한 농도 범위에 대응하는 센서와 넓은 측정 범위를 갖춘 완전한 제품 시리즈.

흐름을 측정하는 센서는 다른 측정 범위에 따라 크게 세 가지 범주로 나뉘어 있습니다.


입력 4선 센서는 높은 흐름을 측정하기에 적합합니다.
신호 전송과 수신은 상대적이므로, 현재 흐름을 계산하기 위해 다발광 보상 방법을 사용합니다.

또한 진흙의 농도를 측정하는 데 사용할 수 있습니다. 다양한 단위, 다양한 사용자 정의 범위를 지원합니다.


흐름을 측정하는 크기의 구조 도표

흐름을 측정하는 기법적 매개 변수



주문 정보 선택 표
