원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KQS-RS1

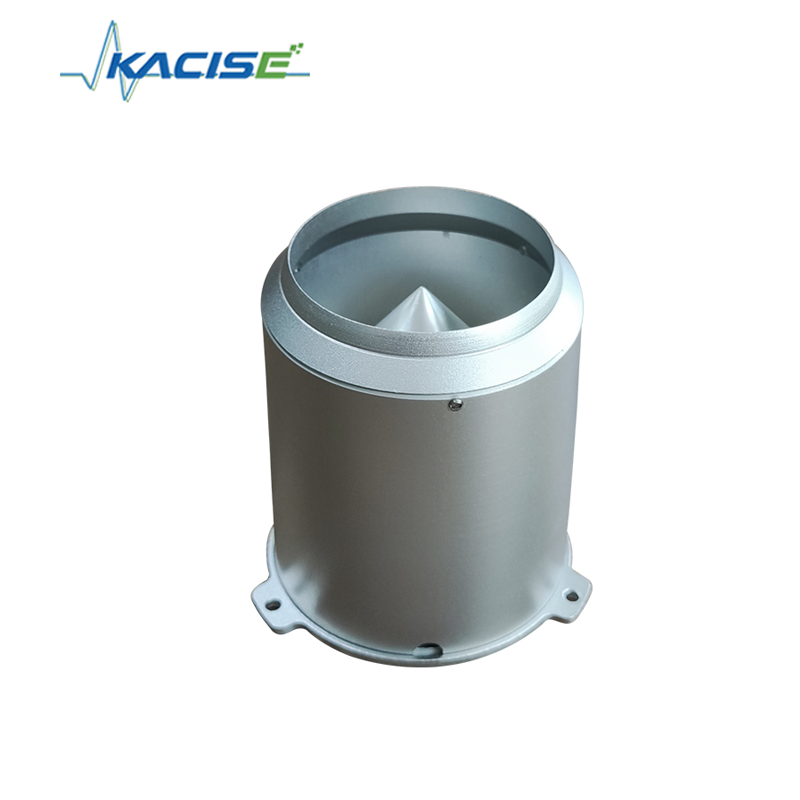

KQS-RS1 물방울 감지 레인 센서는 혁신적인 물방울 감지 설계 개념을 채택했습니다. 내부에는 빗방울 크기를 정밀하게 제어하는 특수 구조물이 있고, 광학 센싱을 이용해 빗방울 수를 세어 강우강도를 측정한다. 기존의 티핑 버킷, 압력형 또는 광학 레인 센서와 달리 세 가지 원리의 장점을 모두 결합하면서 단점을 극복하여 컴팩트한 크기와 정확한 측정을 모두 구현합니다.
스마트 농업, 기상 환경 보호, 스마트 관개, 해상 항법, 자동 기상 관측소 및 지질 재해 모니터링에 널리 사용됩니다.
| 목 | 사양 |
|---|---|
| 전원공급장치 | □5V DC □9~30V DC |
| 출력 유형 | □RS485 □RS232 □4-20mA □0-5V □펄스 □기타: ______ |
| 케이블 길이 | □표준 2.5m □기타: ______ |
| 매개변수 | 사양 |
|---|---|
| 빗물 유입구 직경 | 60mm |
| 측정 범위 | 0-4mm/min(이 범위를 벗어나면 정확도가 감소함) |
| 해결 | 0.03mm |
| 정확성 | ±4%(실내 정적 테스트, 2mm/min 강도) |
| 보호 등급 | IP65 |
| 전력 소비 | 0.24W 이하(12V DC, <20mA) |
| 무게 | 순중량 300g, 560g(포장 및 케이블 포함) |
| 작동 온도 | 0~65°C |
| 작동 습도 | 0~99%RH(비응결) |
(1) 당사 기상 관측소와 함께 사용하는 경우 센서 케이블을 기상 관측소의 해당 인터페이스에 직접 연결하십시오.
(2) 기타 출력 신호 유형의 경우 배선 순서 및 기능은 다음과 같습니다.
| 와이어 색상 | 전압 | 현재의 | 맥박 | RS485 | RS232 |
|---|---|---|---|---|---|
| 빨간색 | 힘 + | 힘 + | 힘 + | ||
| 검은색 | 신호 | 신호 | 신호 | A+ | RX(COM 핀 2) |
| 노란색 | 비- | TX(COM 핀 3) | |||
| 녹색 | 힘 - | 힘 - | 힘 - | ||
| 갈색 | 쉴드 GND | 쉴드 GND | 쉴드 GND | ||
| 하얀색 | 신호 | 신호 | 신호 |
F = 강우 강도
I = 센서 출력 전류(mA)
V = 센서 출력 전압(V)
A = 범위 폭(상한 - 하한)
B = 범위 최소값(하한)
예: 범위 0-4mm → A=4, B=0

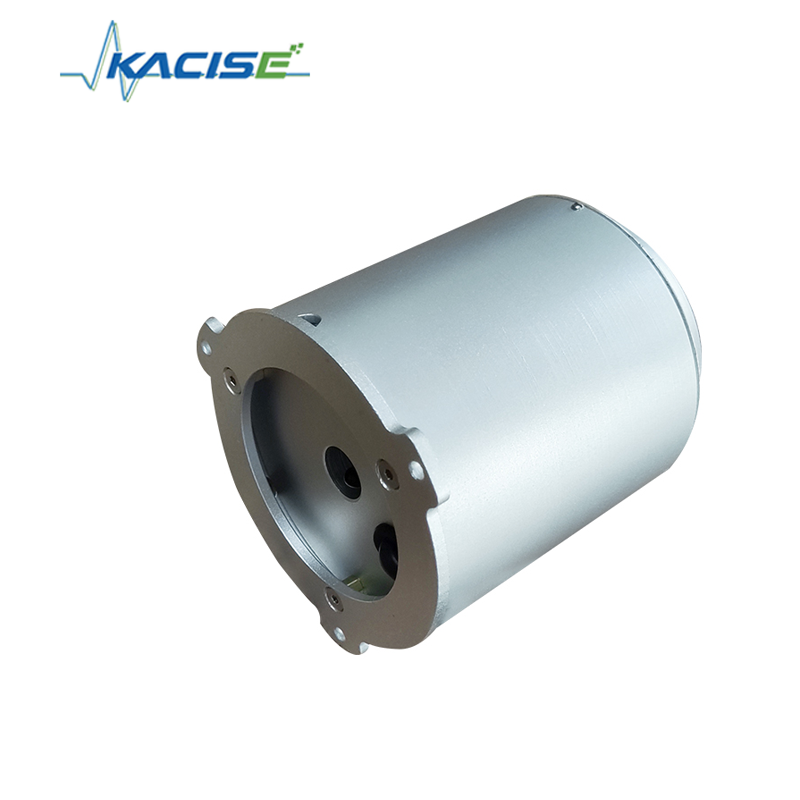

장착 구멍 직경: 3.2mm
볼트 원 직경: 83mm
커넥터 직경: 15mm(배선을 위해 25mm 남겨두기 - 먼저 배선한 다음 센서 장착)
