브랜드 이름:
ABB
모델 번호:
FEF121 및 FEF181
FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

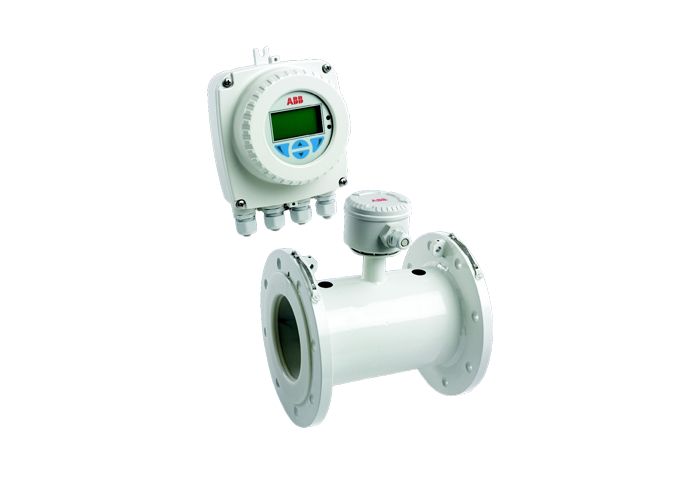

워터마스터ABB의 최신 세대의 전자기 흐름계입니다.물 및 폐수 산업.
그것은 비교할 수 없는 정확성, 안정성, 신뢰성을 제공합니다.흐름 측정에 완벽한 솔루션물 처리 시설, 유통망, 하수 시스템 등에서
그 자체로자정 송신기,매장식 및 잠수식 센서 설계, 그리고고급 진단, 워터마스터는 현대적인 흐름 측정 기술에 대한 기준을 설정합니다최소한의 유지보수 없이 장기적인 성능.
기술 사양
| 분류 | 항목 | 사양 |
| 기능 사양 센서 | 압력 제한 | 플랜지 등급에 따라 |
| 온도 제한 | 주변 온도: 원격 송신기 −20 ~ 70 ° C (-4 ~ 158 ° F); 통합 송신기 −20 ~ 60 ° C (-4 ~ 140 ° F) | |
| 공정 온도: -6 ~ 70 °C (21 ~ 158 °F) | ||
| 환경 보호 | 등급: IP68 (NEMA 6) ~ 10 m (33 ft) 깊이, 완전히 포트 된 터미널 박스 | |
| 전도성 | > 5μS/cm | |
| 송신기 장착 | 통합 또는 원격 | |
| 전기 연결 | 20mm 점, NPT에서 1⁄2 20mm 갑옷 점 | |
| 센서 케이블 | ABB 워터마스터 케이블, 표준 또는 장갑; 최대 길이 200m (660 ft) | |
| 물리적 사양 ️ 습한 부분 | 부착 재료 | 폴리프로필렌 (DN40~200), 블라소머 (DN250~2200); WRAS 목록; ACS 및 NSF61 승인 (DN40~200 크기가 미결) |
| 전극 재료 | 스테인리스 스틸 316, 하스텔로이 C, 티타늄 | |
| 토착용 반지 | 필요 없습니다 | |
| 보호판 | 필요 없습니다 | |
| 설치 조건 | 상류 ≥ 5D; 하류 ≥ 2D | |
| 압력 손실 | Q3에서 < 0.25 바 (DN40 ∼200) Q3에서 무시할 수 (DN250 ∼2200) | |
| 비게되지 않은 부품 | 플랜지 재료 | 탄소 강철 |
| 주택 재료 | 탄소 철강 (DN40~200 & DN700~2200); 플라스틱 (DN15~600) | |
| 터미널 박스 재료 | 스테인리스 스틸 또는 알루미늄 | |
| 케이블 글랜드 물질 | 플라스틱 또는 청동 | |
| 기능적 사양: 송신기 | 전원 공급 | 원전 85V265V AC @ < 7 VA; 저전압 24V AC ± 10 % / 30 % @ < 7 VA; DC 24V ± 30 % @ < 0.4 A |
| 펄스/주파수 출력 | 1개 전용, 1개 구성 가능; 최대 출력 주파수 5.250 Hz; 등급 30 V @ 220 mA 오픈 컬렉터; 감전 단절 | |
| 경보/논리 출력 | 1개의 전용, 1개의 구성 가능; 등급 30V @ 220mA 개방형 컬렉터; 감전 단절 | |
| 현재 출력 | 4·20 mA 또는 4·12/20 mA; 최대 루프 저항 750 Ω; 감전 단절; HART 프로토콜 v5.7 | |
| 신호 수준 | NAMUR NE 43 (3.8~20.5mA); 낮은 경보 3.6mA; 높은 경보 21.8mA | |
| 추가 정확성 | ±0.1%의 판독 | |
| 온도 계수 | 일반적으로 < 20ppm/°C | |
| 전기 연결 | 20mm 점, NPT에서 1⁄2 20mm 갑옷 점 | |
| 온도 제한 | 환경 -20 ~ 60 °C (-4 ~ 140 °F); 계수 < 10 ppm/°C @ Vel ≥ 0.5 m/s | |
| 환경 보호 | 습도 0~100 %, IP67 (NEMA 4X) 등급 1m 깊이까지 | |
| 조작 방지 보안 | 내부 스위치 + 외부 보안 봉인 무단 접근을 방지 | |
| 언어 | 영어, 프랑스어, 독일어, 이탈리아어, 스페인어 | |
| 적외선 서비스 포트 | USB 어댑터 (수용품); USB 1.1 & 2.0 호환; PC용 드라이버 소프트웨어만; Windows 2000/XP/Vista 호환 |
신청서
주문 정보
전기 자기 흐름 측정기 워터마스터 FEF121 및 FEF181
| 변수 숫자 번호 | 1...6 | 7...9 | 10 | 11 | 12 | 13 | 14.15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| 도량계 시스템, 풀 포어, 원격 장착 |
FEF121 | ||||||||||||||||||
| 워터마스터와 함께 사용할 수 있습니다. 송신기 / 리모컨 |
FEF181 | ||||||||||||||||||
| 도공 지름 DN 250 (10 in) DN 300 (12 in) DN 350 (14 in) DN 400 (16 in) DN 450 (18 in) DN 500 (20 in) DN 600 (24 in) DN 700 (28 in) DN 760 (30 in) DN 800 (32 in) DN 900 (36 in) DN 1000 (40 in) DN1050 (42인치) DN 1100 (44인치) DN 1200 (48 in) DN 1400 (54인치) DN 1500 (60 in) DN 1600 (66인치) DN 1800 (72인치) DN 2000 (80인치) DN 2200 (84 in) 다른 것 |
250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999 |
||||||||||||||||||
| 전극 설계 라스토머 ACS 승인을 받은 엘라스토머 다른 것 |
K L Z |
||||||||||||||||||
| 전극 설계 표준 다른 것 FEF181만 |
1 9 |
||||||||||||||||||
| 측정 전극 물질 스테인리스 스틸 316Ti (1.4571) 하스텔로이 C-276 (FEF121 DN350 ~ DN2200만) 다른 것 |
S E Z |
||||||||||||||||||
| 토착 용품 표준 1개의 토착판 두 개의 어드링 플레이트 다른 것 |
1 3 4 9 |
||||||||||||||||||
| 프로세스 연결 유형 ASME 150급 플랜지 AWWA 클래스 B 플랜지 AWWA D급 플랜지 AS 4087 16급 플랜지 ISO 7005 PN16 |
A1 C1 C2 E1 S2 |
||||||||||||||||||
| 프로세스 연결 재료 탄소강 플랜지 다른 것 |
B Z |
||||||||||||||||||
| 사용 인증서 표준 (PED 없이) 검사 인증서 3.1 EN 10204에 따른 재료 모니터링 다른 것 |
1 2 9 |
||||||||||||||||||
| 캘리브레이션 타입 표준 정확도 0.4% 향상된 정확성 0.2% 증인이 된 공장 정정 냉수/폐기물의 보관권 이전 (증인 검정) (FEF181만) UKAS/NAMAS (FEF181만) 다른 것 |
A B M N U Z |
||||||||||||||||||
| 온도 범위 설치/환경 온도 범위 표준 설계 / ₹20... 60 °C (₹4... 140 °F) |
1 | ||||||||||||||||||
| 언어 영어 독일어 프랑스어 스페인어 이탈리아어 |
A D G K N |
||||||||||||||||||
| 신호 케이블이 없는 경우 FEF181만 5m (15 ft) 케이블 10m (30 ft) 케이블 20m (60 ft) 케이블 30m (100 ft) 케이블 50m (165 ft) 케이블 80m (260 ft) 케이블 100m (325 ft) 케이블 150m (490 ft) 케이블 특수 길이 > 150m (> 490 ft) (그리고/또는 장갑 케이블 ∼ FEF181만) |
0 1 2 3 4 5 6 7 8 9 |
||||||||||||||||||
| 폭발 보호 인증 일반목적 (Ex가 아닌 디자인) 다른 것 (FEF181만) |
A Z |
||||||||||||||||||
| 보호급 송신기 / 보호급 센서 IP67 (NEMA 4X) / IP68 (NEMA 6X) IP67 (NEMA 4X) / IP68 (NEMA 6X) 다른 것 (FEF181만) |
2 3 9 |
||||||||||||||||||
| 케이블 파이프 M20 x 15 NPT 1/2 인치 M20 SWA 장갑 다른 것 (FEF181만) |
A B D Z |
||||||||||||||||||
| 전원 공급 무 (FEF181만) 100... 230V AC, 50 Hz (FEF121만) 24V AC 또는 24V DC, 50 Hz (FEF121만) 100... 230V AC, 60 Hz (FEF121만) 24V AC 또는 24V DC, 60 Hz (FEF121만) |
0 1 2 3 4 |
||||||||||||||||||
| 입력 및 출력 신호 유형 HART + 20mA + 펄스 + 접촉 출력 (FEF121만) 무 (FEF181만) |
A Y |
||||||||||||||||||
| 구성 타입 / 진단 타입 공장의 기본 설정/표준 진단 |
1 | ||||||||||||||||||
