브랜드 이름:
Honeywell
인증:
ce
모델 번호:
434, 435, 437

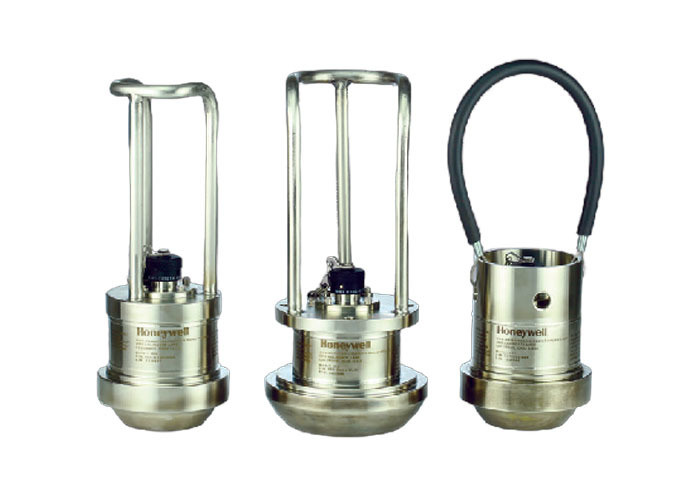

모델 434/435/437 윙 유니온/해머 유니온 압력 센서는 자극 및 순환 시스템을 포함한 까다로운 석유 및 가스 응용 분야를 위해 설계되었습니다. 일체형 센서 다이어프램과 윙 유니온 피팅이 있는 완전 용접 스테인리스 스틸 구조를 특징으로 하는 이 변환기는 다중 부품 설계에 비해 뛰어난 기밀성을 제공하고 매체 누출을 최소화합니다.
산성화, 초크 매니폴드, 파쇄 및 시멘트 처리, 시추 중 측정(MWD), 머드 펌프/머드 로깅, 신규 유정 개발 및 추출, 석유 및 가스 시추, 서비스 및 시멘트 트럭, 스탠드 파이프, 자극, 웰 헤드 측정.
| 특성 | 매개변수 |
|---|---|
| 압력 범위(모델 435/437) | 0-20,000psi; 0-1,350bar(작동 압력은 15,000psi/1,000bar로 제한됨) |
| 압력 범위(모델 434) | 0-20,000psi; 0-1,350bar |
| 정확도 | 고정밀: ±0.1% FSS(모델 435); 표준 정확도: ±0.2% FSS |
| 보정 | 표준 5점 보정; 10/20점 옵션 사용 가능 |
| 출력 | 4-20mA, 2선 |
| 해상도 | 무한대 |
| 특성 | 매개변수 |
|---|---|
| 온도, 작동 | -40°C ~ 125°C [-40°F ~ 257°F] |
| 온도, 보상 | -40°C ~ 85°C [-40°F ~ 185°F] |
| 온도 영향, 제로 | <±0.018% FSS/°C [0.01% FSS/°F] |
| 온도 영향, 스팬 | <±0.018% 판독값/°C [0.01% 판독값/°F] |
| 온도 영향, 밀봉 | IP68 / NEMA 6P |
| 특성 | 매개변수 |
|---|---|
| 매체 | 부식성 및 연마성 서비스, Inconel® X-750 또는 NACE 호환 Inconel® 718 |
| 과부하, 안전 | 정격 전체 스케일 압력의 150% 또는 Weco® 1502 피팅의 제한 |
| 과부하, 파열 | 정격 전체 스케일 압력의 250% 또는 Weco® 1502 피팅의 제한 |
| 압력 포트 | Weco® 1502, 2002 및 2202 윙 유니온, 51mm [2인치] 파이프, 수컷 서브 엔드 |
| 무게(약) | 4.85lb [2.2kg] |
| 부품 번호 | 설명 |
| 060-F827-02 | BP425DS, 6, 1AC, 2N, 6Z, 7AD, 10E:모델 425, |
| 060-P187-04 | BP435DS, 6, 1AC, 2AK, 6Z, 7AD, 10J:모델 435, |
