요코가와 디지털 예우플로 포르텍스 흐름계

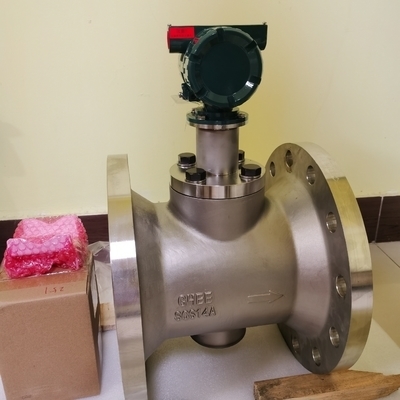

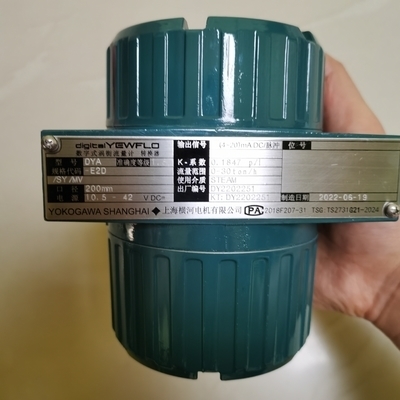

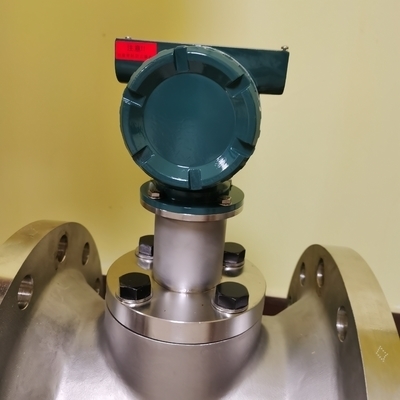

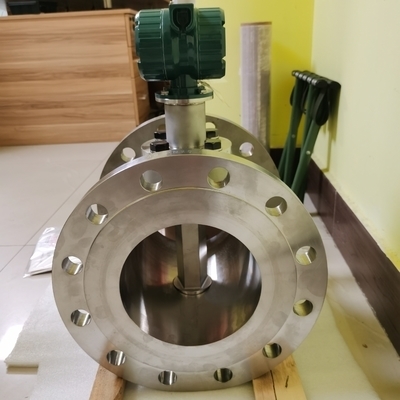

YOKOGAWA 디지털YEWFLO 소용돌이 흐름계 (모델: DY 소용돌이 흐름계, DYA 소용돌이 흐름 변환기)

YOKOGAWA 디지털YEWFLO 포르텍스 플로우미터는 OpreX 측정 부문에 속한 OpreX 필드 인스트루먼트 제품군에 속하며, 액체용으로 설계된 고성능의 흐름 측정 솔루션입니다.가스현장에서 검증 된 센서와 몸집 조립 장치 (450개 이상의000 units installed worldwide) with advanced digital technology--including Yokogawa's proprietary Spectral Signal Processing (SSP)--this flowmeter delivers accuracy and stability even in harsh process conditions통합 또는 원격 탐지기 유형 (DY) 및 원격 변환기 (DYA) 로 사용할 수 있으며 FOUNDATION 필드버스, HART 7/5 및 BRAIN 통신 프로토콜을 지원합니다.산업 제어 시스템에 원활한 통합을 가능하게 하는라인업은 또한 낮은 흐름 속도와 단순화된 설치에 최적화된 줄인 도공 유형을 포함하고 있으며, 다양한 흐름 요구 사항의 응용 프로그램에 다재다능합니다.

감소된 구멍 유형은 도량계와 동심 환량기를 통합하여 낮은 흐름 및 변동 흐름 응용 프로그램에 독특한 장점을 제공합니다.

• 단순화 된 설치:직선 파이프 길이를 위해 별도의 줄기, 확장기 또는 짧은 파이프의 필요성을 제거하여 연결 지점을 최대 70%까지 줄이고 누출 위험을 줄입니다.
• 연장된 저류 측정:표준 유형에 비해 하위 측정 한도를 2-3배로 확장하여 주 파이프를 축소하지 않고 정확한 저 흐름 검출을 가능하게합니다.
• 비용 및 안전 이점:설치 비용을 줄이고, 유체 누출 위험을 최소화하며, 흐름 범위 조정 (예를 들어, 오리피스 플레이트를 교체) 을 위해 프로세스를 중단 할 필요성을 제거합니다.

두 가지 환원 옵션:

• /R1:탐지 구멍 크기는 플랜지 파이프에서 1 크기로 줄입니다.
• / R2:검출기 구멍 크기가 2 크기로 줄여서 아주 낮은 흐름에 이상적입니다.

특수 버전과의 호환성:다변형 타입 (온도 측정 및 수정) 또는 고온 버전 (프로세스 온도 최대 450°C) 과 결합하여 다양성을 향상시킬 수 있습니다.

프로세스 온도:표준형: -29~250°C; 고온 버전: 최대 450°C.

프로세스 압력:-0.1 MPa에서 플랜지 등급 (모델에 따라 달라집니다.)

직경:

• 표준형: 웨이퍼 (15-100mm), 플랜지 (15-400mm).
• 줄여진 구멍 유형: /R1 또는 /R2 줄여기 장치가 있는 플랜지 (25-200mm)

정확성:

• 액체: ±0.75% (레인올드 수치에 따라)
• 가스/증기: 측정값의 ±1.0% (류속도에 따라)

출력 신호:아날로그 출력, 트랜지스터 접촉 출력 (동시 출력 가능)

• 표준 타입:보일러, 화학 처리 및 유틸리티 시스템에서 넓은 흐름 범위에 이상적입니다.
• 절단 뚫림 타입:증기 공급 라인, 계절 흐름 변수 시스템 및 섬유, 식품 및 건축 재료 제조의 저 흐름 프로세스에 적합합니다.
• 여러 변수 조합:낮은 흐름 속에서도 포화 증기의 직접 질량 흐름 측정이 가능합니다.
