브랜드 이름:
Schmersal
인증:
CE
모델 번호:
AZ16 ZVK-M16

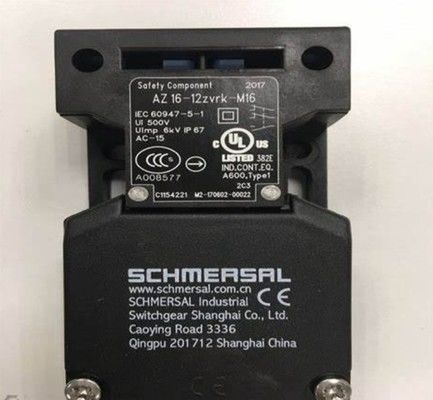

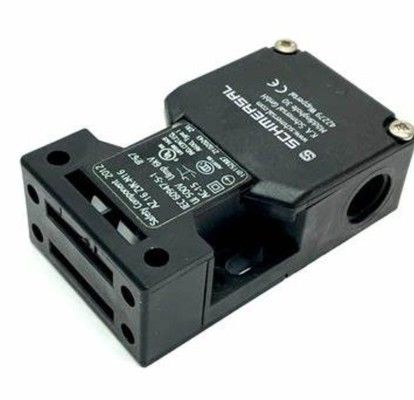

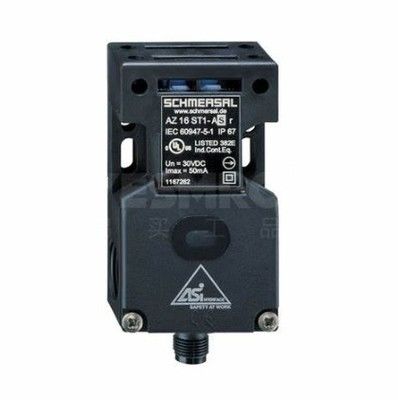

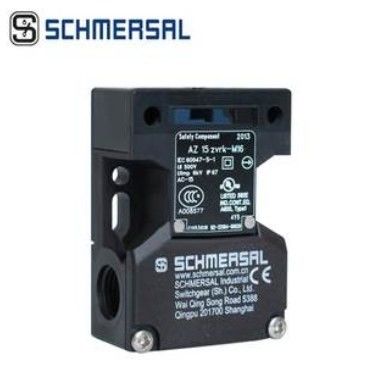

양극성 단선 접점을 갖춘 3축 안전 인터록 스위치
제품 소개
이 3축 안전 인터록 스위치는 산업 안전 응용 분야를 위해 설계되었으며, 양극성 단선 기술을 갖춘 1개의 보조 접점과 1개의 안전 접점을 특징으로 합니다. EN ISO 13849-1을 준수하며, 단일 채널 사용 시 성능 레벨 c(카테고리 1)를 달성하고, 로직 유닛을 사용한 이중 채널 구성 시 최대 PL d(카테고리 3)를 달성합니다. 이 스위치는 NC 접점에 대해 2백만 회, NO 접점에 대해 1백만 회의 작동을 제공하여 가혹한 환경에서도 장기간의 신뢰성을 보장합니다. IP67 보호 기능과 넓은 온도 범위(-30°C ~ 80°C)를 갖추고 있어 중장비 기계 및 자동화 시스템에 적합합니다.
제품 특징
안전 규정 준수:
EN ISO 13849-1, PL c(단일 채널) 및 PL d(로직 유닛 포함 이중 채널)을 충족합니다.
양극성 단선 NC 접점은 안전 작동을 보장합니다(최소 10 N 단선력).
B10D 등급: 2백만 회 작동(NC), 1백만 회 작동(NO) at 10% Ie.
기계적 설계:
유연한 설치를 위한 3가지 작동 방향.
0.25–2.5 mm² 케이블용 3x M16 케이블 글랜드, 스크류 단자.
기계적 수명: ≥1백만 회 작동, 래칭력 30 N, 최대 작동 속도 2 m/s.
환경 저항:
먼지와 물 침투에 대한 IP67 보호.
작동 온도: -30°C ~ 80°C, 보관: -40°C ~ 85°C.
2,000m 고도, 오염 등급 3, 과전압 카테고리 III에 적합.
전기적 사양:
안전 접점: AC-15(230V/4A), DC-13(24V/4A).
보조 접점: 일관된 스위칭을 위해 안전 접점과 동일.
열 테스트 전류 10A, 단락 전류 정격 1,000A.
설치 유연성:
2x M6 고정 나사, 치수: 30L x 52W x 90H mm.
단선/단선, 단선/다선 및 연성 케이블 지원.
신뢰성 특징:
20년 임무 시간, 낮은 저항을 위한 은 접점 재료.
고장 제외를 위한 양극성 단선이 있는 슬로우 액션 스위칭.
최대 스위칭 빈도: 고부하 사이클의 경우 시간당 4,000 사이클.
