브랜드 이름:
ALLEN-BRADLEY
인증:
CE
모델 번호:
150-C85NBD

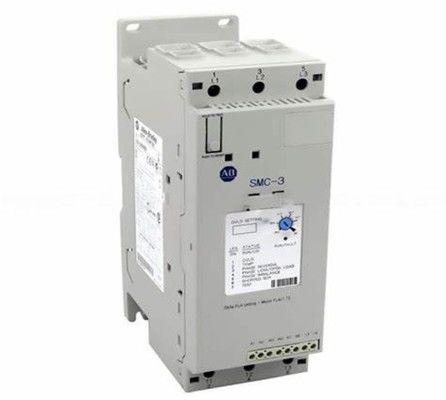

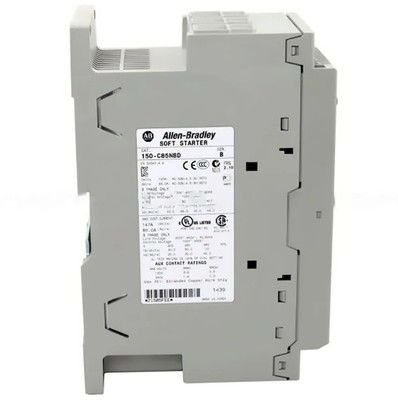

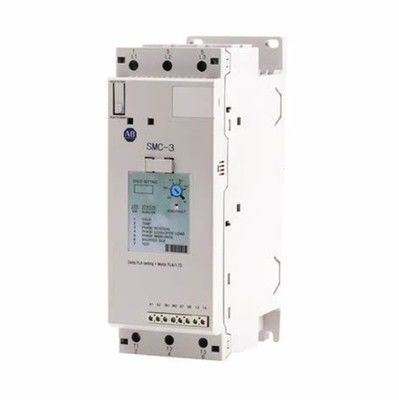

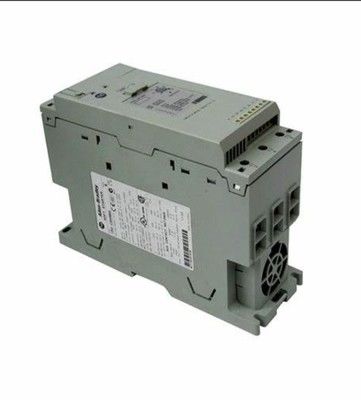

ALLEN-BRADLEY 로크웰 자동화 150-C85NBD SMC-3 3-Wire 스마트 모터 컨트롤러 오픈 칸막이
| 디스플레이와 함께 | 아니 |
| 가동 전압 유형 | AC/DC |
| 가등식 작동 전압 Ue | 200V |
| AC 50 Hz의 정형 제어 공급 전압 | 100V |
| AC 60 Hz의 정형 제어 공급 전압 | 100V |
| 과부하 전류 | 28.3 A |
| 제어기 유형 | SMC-3 |
| DV/DT 보호 | 전력 회로용 1000V/μs |
| 반복되는 최고 전압 | 전력 회로용 UL/CSA/NEMA 당 1400V |
| 작동 주파수 | 전력 회로용 UL/CSA/NEMA에 따라 50/60 Hz |
| 선 연결 모터 전력, 최대 | 45 kW @ 380/400/415V AC, 50 Hz, 3단계 |
| 델타 연결 모터 전력, 최대 | 25...100 Hp @ 460V AC, 60 Hz, 3단계 |
| 초전압 범주 | 부위 장착 보조 접촉에 대한 IEC 당 III |
| 명소 충동 전압 | 전력 회로용 6kV |
| 다이렉트릭 저항 | 전력 회로용 IEC당 2500V AC |
| 선에 연결된 모터 전류 | 28.3...85A @ 380/400/415/460V AC, 3단계 |
| 델타 연결 모터 전류 | 50...147A @ 380/400/415/460V AC, 3단계 |
| 단열 전압 | 전원 회로용 UL/CSA/NEMA에 따라 600V AC |
| 가속전압 | 사이드 마운트 보조 접촉에 대한 UL/CSA/NEMA에 따라 250V AC/30V DC |
| 팬으로 시작되는 동안의 등급 제어 전력 | 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC |
| 입력 오프 상태 전류 | < 10 mA, < 12 mA @ 입력 오프 상태 전압 (IN1, IN2) |
| 단전 보호 장치 목록 | 시간 지연이 아닌 열 자기 회로 차단기 고 용량 시간 지연 클래스 CC/J/L |
| 접촉자 수 | TB-97, -98 (OVLD/실점): 보조 접촉에 1개 |
| 높은 용량 사용 가능한 결함 전류, 최대 | 70 kA @ 600V, 최대 전류 300 A 내부 델타 연결 모터에 대한 J급 또는 L급 시간 지연 퓨즈 |
| 전류의 종류 | TB-97, -98 (OVLD/실점): 보조 접촉에 대한 AC/DC |
| 기존 열류 (Ith) | TB-97, -98 (OVLD/실점): 보조 접촉에 1 A |
| 제어 회로 유형 | TB-97, -98 (OVLD/실점): 보조 접촉에 대한 전자기 릴레이 |
| 접촉의 종류 | TB-97, -98 (OVLD/실점): 보조 접촉을 위해 정상적으로 열 (NO) |
| 사용 범주 | TB-23, -24 (정상적인/비동속까지), TB-33, -34 (정상적인/비동속까지): UL/CSA/NEMA에 C300/R150 사이드 마운트 보조 콘택트 |
| 가속 전류, 최대 | TB-97, -98 (OVLD / 결함): 보조 접촉에 대한 0.6 A @ 120V AC 및 0.3 A @ 240V AC |
| 표준 컨트롤러 기능 | 부드러운 정지 |
| 표준 사용 가능한 결함 전류, 최대 | 10 kA @ 최대 표준 퓨즈 400 A 델타 장치의 운영 전류 등급 |
| 통합 모터 과부하 보호 | 네 |
| 단회로 보호 장치의 성능 (SCPD) | 1형 |
| 선택 가능한 과부하 여행 클래스 | 10, 15 또는 20급 여행 |
| 선택 가능한 시작 시간 | 25, 10, 15, 20, 25 또는 30 초 |
| 입력 오프 상태 전압 (IN1, IN2), 최대 | 40V AC, 17V DC/12V AC 제어 회로 |
| 선택 가능한 전류 한계 | 150%, 250%, 350% 및 450%의 풀 로드 전류 |
| 입력 전압 ON 상태, 시작 (IN1, IN2) | 85V AC, 19.2V DC/19.2V AC 최소 제어 회로 |
| 입력 전류 ON 상태 (IN1, IN2) | 9.8 mA @ 120V AC/19.6 mA @ 240V AC 제어 회로, 7.3 mA @ 24V AC/DC 제어 회로 |
기계식
| 보호 수준 (IP) | IP2X |
| 무게 | 2.25kg |
| 충격 | 운영용: 15G |
| 너비 | 72mm (2.83인치) |
| 깊이 | 130mm (5.12 인치) |
| 높이 | 206mm (8.11 인치) |
| 케이블 크기 | 2.5...95 mm2 (14...3/0 AWG) 가 선 전력 단말기 |
| 진동 | 작동: 1.0 G 최고, 0.15 mm (0.006 인치) 이동 |
| 만들자 | TB-97, -98 (OVLD/실점): 보조 접촉에 대한 432VA |
| 휴식 | TB-97, -98 (OVLD/실점): 보조 접촉에 72VA |
| 튼튼한 토크 | 11.3...12.4 Nm (100...110 lb.inch) 로드 파워 터미널 |
| 내부 바이패스 | 네 |
| 기능 | 단방향 |
| 선택 가능한 구타 시작 - 450% FLA | 0, 0.5, 1.0, 또는 1.5 s |
| 선택 가능한 초기 토크 | 잠겨있는 로터 토크의 15%, 25%, 35% 및 65% |
| 선택 가능한 소프트 스톱 | 오프, 100%, 200%, 또는 300% 전선 설정 시 시작 시간 |
환경
| 평형 상태 열 분산 | 82W |
| 저장 및 운송 온도 | -25 °C |
| 부하 온도 범위를 감축하지 않고 | -5 °C |
| 습도 | 5...95% 비 응축 |
| 작동 온도 | 개방: -5 ~ 50 °C (23 ~ 122 °F) |
| EMC 배출량 | 방사선 배출: IEC별로 A급 |
| EMC 면역 수준 | 전압 변속기: EN/IEC 60947-4-2에 따라 IEC |
| 고도 | 2000m |
| 오염 정도 | 2 |
건축물
| 장착 구멍 크기 | 5.3mm |
| 기둥 수 | 장비는 전력 회로에 대한 3 단계에만 설계됩니다. |
| 장막 | 오픈 타입 |
문서
| 자원 | 출판물 번호 |
| 기술 자료 | 150-TD009 |
| 사용 설명서 | 150-UM007 |
