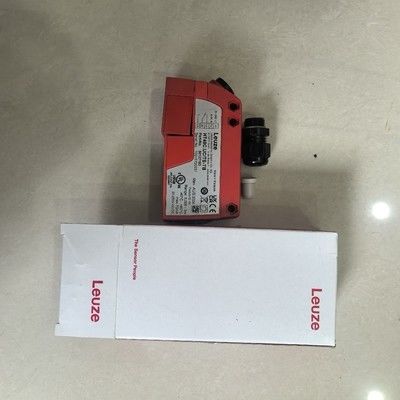

49C 시리즈 배경 억제형 확산 반사 센서

49C 시리즈 배경 억제 기능이 있는 확산 반사 센서

제품 소개

49C 시리즈는 다양한 표면에서 정확한 물체 감지를 보장하기 위해 배경 억제 기술을 활용하는 고성능 확산 반사 센서입니다. 신뢰성을 위해 설계되었으며, 1200mm 범위 내에서 10% 미만의 흑백 감지 오류를 최소화하여 산업 자동화 작업에 이상적입니다. 넓은 작동 범위(흰색 표면의 경우 0.005~3m, 회색의 경우 0.02~2m, 검은색의 경우 0.05~1.5m)를 통해 센서는 다양한 재료에 적응합니다. 빨간색 LED 광원(630nm 파장)으로 구동되며, 이중 릴레이 출력, 과도 전압 보호 기능 및 견고한 IP67 등급 하우징을 갖추어 -40°C ~ 60°C의 가혹한 환경에서도 일관된 성능을 보장합니다.주요 특징

고급 감지 기술:

배경 억제 기능이 있는 확산 반사 원리는 오작동을 줄입니다.

흑백 오류는 다양한 표면에서 안정적인 감지를 위해 최대 1200mm까지 10% 미만입니다.

멀티턴 전위차계를 통해 120mm ~ 3000mm 범위 조절 가능.넓은 작동 범위:

흰색 90% 반사율: 0.005~3m

회색 18% 반사율: 0.02~2m

검은색 6% 반사율: 0.05~1.5m

전기적 사양:

범용 공급 전압: 20~250V AC/DC

낮은 전력 소비: 1.5V·A (AC 모드)

이중 디지털 릴레이 출력(NC/NO), 밝음/어두움 모드 간 전환 가능

스위칭 주파수: 25Hz, 응답 시간: 20ms

견고한 디자인:

먼지와 물 침투에 대한 IP67 보호

작동 온도: -40°C ~ 60°C, 보관: -40°C ~ 70°C

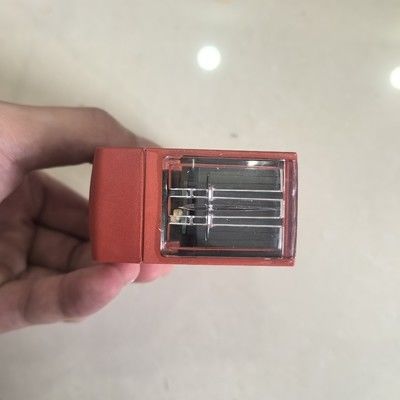

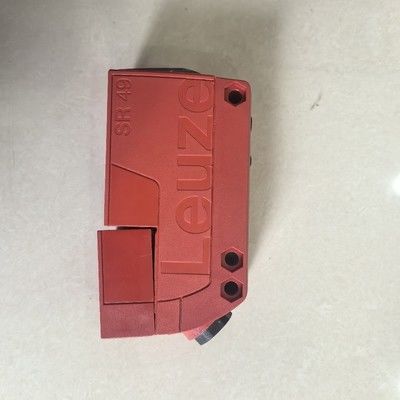

빨간색 마감 플라스틱 하우징(PC), 렌즈 커버: 내구성 있는 플라스틱

선택적 액세서리를 사용한 관통 구멍 장착

기능 제어:

범위 조정을 위한 멀티턴 전위차계

빠른 설정을 위한 Teach 버튼

드롭아웃 지연 기능 활성화를 위한 시간 모듈

규정 준수 및 인증:

c UL US 승인, IEC 60947-5-2 표준 충족

ECLASS 및 ETIM 분류: 27270904 / EC002719

EN 62471에 따른 면제 LED 그룹, 보호 등급 II

연결성:

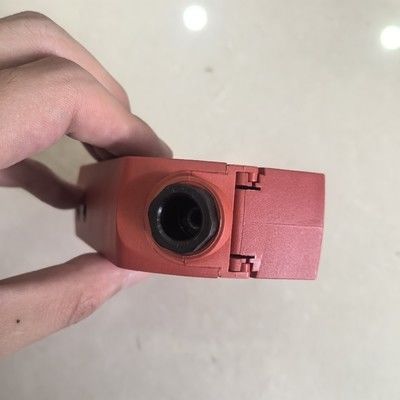

간편한 배선을 위한 5핀 스프링 케이지 단자대

시스템 통합을 위한 신호 OUT 기능

치수 및 무게:

31mm(W) x 104mm(H) x 55.5mm(L)

순 무게: 150g
