Place of Origin:
CHINA
브랜드 이름:
KACISE
인증:
CE
Model Number:
KLSA series
KLSA 시리즈 레이저 범위 센서 수사 및 엔지니어링 건설.
소개
KLSA 시리즈 레이저 거리가 센서는 고도의 레이저 기술로 구축 된 조사 및 엔지니어링 건설의 엄격한 요구 사항을 충족하도록 설계 된 전문 도구입니다.이 센서들은 높은 정밀도를 제공합니다.건설 환경에서의 현장 계획, 구조적 정렬 및 진행 모니터링과 같은 작업을 지원하기 위한 비접촉 거리 측정.
주요 특징
신청서
기술 사양
통신: 고립된 RS485 및 조정 가능한 baud 속도 (9600~115200 bps) 및 CRC16 검사
안전: 레이저 켜고 끄는 컨트롤은 조사 중에 시각 간섭을 줄이고, 오류 상태 레지스터 (예를 들어, 범위를 넘는 경고에 대한 0000H) 는 진단 기능을 향상시킵니다.
KLSA 시리즈는 정확성, 내구성 및 적응력을 결합하여 신뢰할 수있는,실시간 거리 측정 솔루션.
| 성능 매개 변수 | |||||
| 측정 범위 | 최대 측정 거리: 22m | ||||
| 강한 빛 아래 @100KLux 환경: 12m | |||||
| 검은 표적 아래 10% 반사력: 20m | |||||
| 측정 주파수 | 100HZ (주파수 조절) | ||||
| 반복 정확성 | ±8.0mm @50~2000mm | ||||
| ±20.0mm @2000~6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| 절대적 정확성 | ±20.0mm@200~2000mm; 20~200mm 실명 부근, 큰 오류 | ||||
| ±30.0mm @2000~6000mm | |||||
| < 1% @6000~2000mm | |||||
| 멀티 타겟 탐지 | 이중 피크 | ||||
| 온도 보상 | 네 | ||||
| 반사력 수정 | 예, 다른 색상 목표의 편차는 5mm 미만입니다 | ||||
| 실명 영역 | 00.03m | ||||
| 광원 | |||||
| 작동 레이저 | 905nm, 1급 | ||||
| 시야 필드 (FOV) | <2° | ||||
| 스팟 크기 |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| 표시 레이저 | 650-660nm, 클래스 2, (IEC 60825-1:2014, EN 60825-1:2014 | ||||
| 작업 환경 | |||||
| 작동 온도 | -20~50°C | ||||
| 저장 온도 | -40~85°C | ||||
| 장막 보호 수준 | IP65 | ||||
| 전기 매개 변수 | |||||
| 작동 전압 | DC+9~35V | ||||
| 작동 전류 | 107mA@12V는 레이저 작동을 나타냅니다. | ||||
| 103mA@12V는 레이저가 꺼진 것을 나타냅니다. | |||||
| 역방향 보호 | 네 | ||||
| 격리 | 네 | ||||
| 레이저 수명 | 50000시간 이상 | ||||
| 출력 인터페이스 | |||||
| 출력 인터페이스 | 양방향 PNP | 양방향 NPN | RS485-모드버스 |
UART |
릴레이 |
| 정상적으로 열려/닫은 상태 | 정상적으로 열려/닫은 상태 | 4~20mA | |||
| 스위치 출력 최대 전류 부하 | 100mA | ||||
| 아날로그 출력 최대 부하 | 250Ω | ||||
| 표시 버튼 | |||||
| 니키 튜브 수 | 4비트 | ||||
| 버튼 기능 | 스위치 값 조정; 레이저 스위치 표시; 아날로그 범위 조정 | ||||
| 기계적 매개 변수 | |||||
| 무게 | 73g+3g (고착기 채용 오류) | ||||
| 껍질 | ABS | ||||

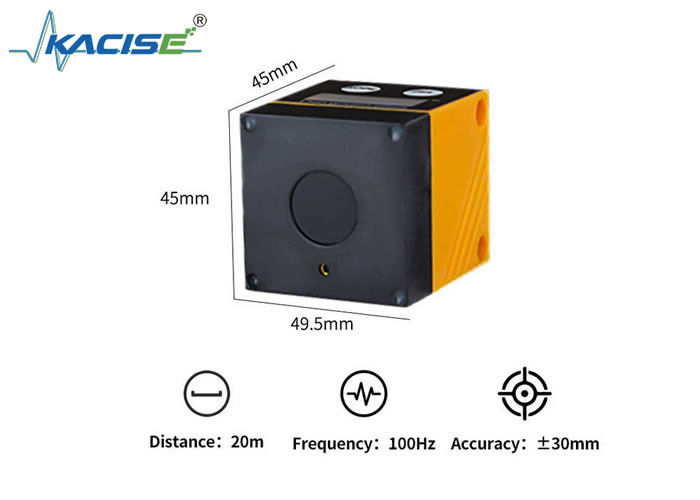

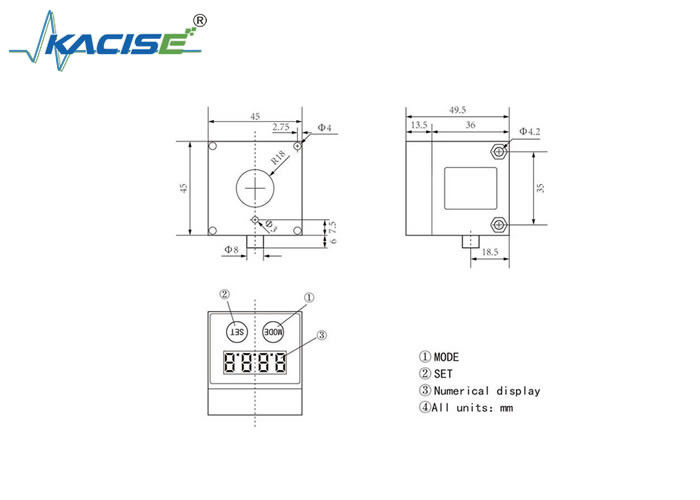

| 크기 | 45*45*49.5mm | ||||
| 부속품 | |||||
| 볼트 | M4*55mm 2 | ||||
| 브래킷 | 선택 사항 | ||||
| 전기 연결 | 1*M8, 1미터 길이의 케이블 | ||||
