Place of Origin:
CHINA
브랜드 이름:
KACISE
인증:
CE
Model Number:
KUS-W36

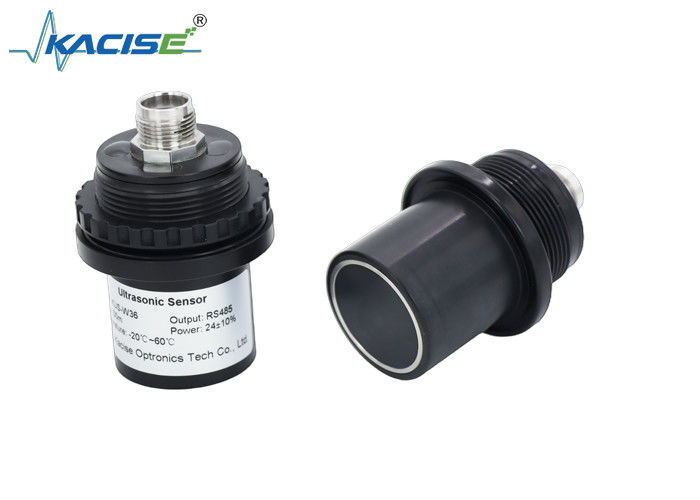

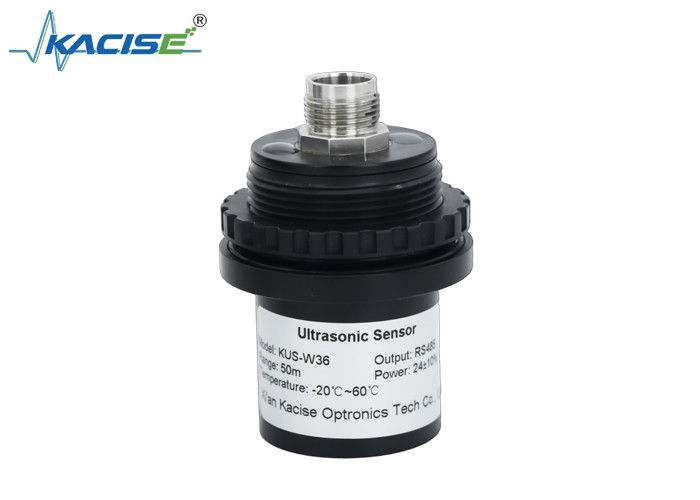

KUS-W36 수중 거리 센서
소개
수중 거리를 측정하는 센서는 초음파를 사용하여 물 속에서 전송합니다. 측정 대상을 만나면반사하고 센서와 측정 대상의 거리를 측정, 그리고 배, 보이, 수중 무인 차량 및 기타 장비에 전송합니다. 장애물을 피하고 수중 거리를 측정하는 데 사용할 수 있습니다.
제품 보호 수준은 IP68 수준에 도달하며 10 미터 깊이에서 손상없이 오랫동안 물에 잠수 할 수 있습니다.
측정 원칙
초음파 탐사선에서 방출되는 초음파는 물을 통해 전파되고, 측정해야 할 표적을 만나, 반사 후 물을 통해 초음파 탐사선으로 돌아갑니다.왜냐하면 방출과 수신 시간을 알 수 있기 때문입니다., 이 시간 × 음속 ÷ 2 = 탐사선 방출 표면과 측정 대상 사이의 거리.
계산 공식: D = C*t/2
(음파가 실제로 방출에서 수신까지 가는 길이기 때문에 2로 나누면, D는 거리이고, C는 음속이고, t는 시간입니다.)
만약 방출과 수신 사이의 시간차가 0.01초라면, 정상 온도 민물에서의 소리 속도는 1500m/초입니다.
1500미터/초 × 0.01초=15미터
15m ÷ 2=7.50m
즉, 탐사선 방출 표면과 측정 대상 사이의 거리는 7.50 미터입니다.
기술 매개 변수
| 측정 결과 | 탐사 방출 표면과 측정 대상 사이의 거리 값 |

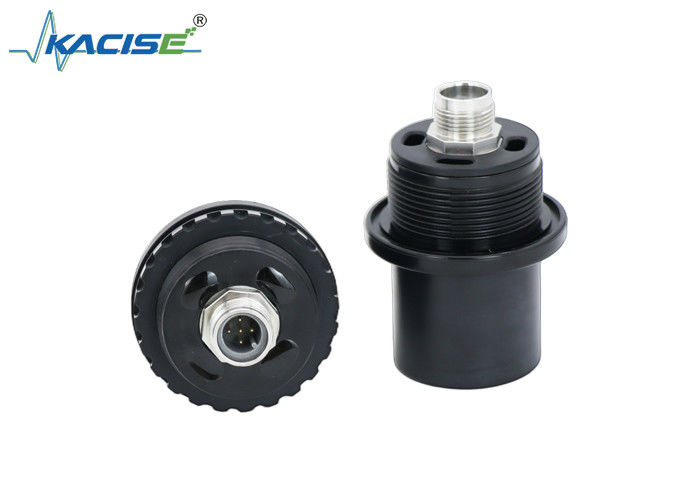

| 센서 연결 방법 | M36×1.5 가닥, 맞춤식 고정 견과류 |
| 외모 | 원통형 |
| 다른 센서 연결 방법 | 스레드 또는 플랜지 연결 방법은 요청에 따라 사용자 정의 될 수 있습니다. |
| 실명 영역 범위 | 실명 영역은 다른 측정 범위에 따라 달라집니다. |
| 보호 수준 | IP68 |
| 전원 공급 전압 범위 | DC 12.0V∙30.0V |
| 전원 공급 전압 및 전류 | DC 24V, 전류 <40mA; DC 12V, 전류 <80mA |
| 장비의 전력 소비 | DC 24V 전원 공급: 최소 전력 24V×40mA=0.96W |
| DC 12V 전원 공급: 최소 전력 12V×80mA=0.96W | |
| 출력 신호 1 | 1방향 RS485 MODBUS 프로토콜 |
| 통신 방법 1 | 응답 유형, 호스트 컴퓨터는 명령을 보내고 센서는 현재 측정 데이터로 응답 한 번 |
| 통신 방식 2 | 액티브 업로드, 헥사데시마일 데이터, 초당 5~10번 |
| 표시 | 디스플레이가 없습니다. |
| 맞춤형 케이블 길이 | 1미터, 최대 10미터 |
| 케이블 출구 | 4개의 코어 |
| 작업 물 온도 | -10∙+60°C |
| 작업 물 깊이 | ≤10m |
| 11∙100 미터, 사용자 정의 할 필요가 있습니다, 크기, 재료, 회로 변경 될 수 있습니다 |
