원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLSA-PN
| 속성 | 가치 |
|---|---|
| 출력 | RS485/시뮬레이션/PNP/NPN/리레/UART |
| 측정 범위 | 20m |
| 측정 주파수 | 50...100...250Hz |
| 희미화 구역 | 00.2m |
| 작업 레이저 | 905nm, 클래스 1 |
| 작동 온도 | -20~50°C |

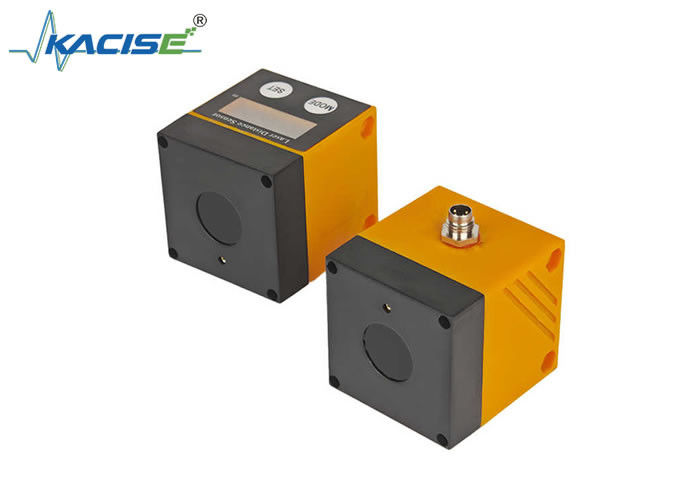

KLSA-PN 레이저 거리 센서는 레이저 기술을 사용하여 비접촉 거리 측정을 달성하는 정밀 기기입니다.레이저를 발사하고 반사된 신호를 분석함으로써 목표 물체의 위치 또는 이동주요 장점은 높은 정확성, 장거리, 빠른 반응 및 반 간섭 능력입니다.
| 측정 범위 | 최대 측정 거리: 22m 강한 빛 아래 @100KLux 환경: 12m 검은 표적 아래 10% 반사력: 20m |
| 측정 주파수 | 100HZ (주파수 조절) |
| 반복 정확성 | ±8.0mm @50~2000mm ±20.0mm @2000~6000mm ±30.0mm @6000~2000mm |
| 절대적 정확성 | ±20.0mm@200~2000mm; 20~200mm 실명 부근, 큰 오류 ±30.0mm @2000~6000mm < 1% @6000~2000mm |
| 멀티 타겟 탐지 | 이중 피크 |
| 온도 보상 | 네 |
| 반사력 수정 | 예, 다른 색상 목표의 편차는 5mm 미만입니다 |
| 실명 영역 | 00.03m |
| 작동 레이저 | 905nm, 클래스 1 |
| 시야 필드 (FOV) | <2° |
| 스팟 크기 | Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
| 표시 레이저 | 650-660nm, 클래스 2, (IEC 60825-1:2014, EN 60825-1:2014 |
| 작동 온도 | -20~50°C |
| 저장 온도 | -40~85°C |
| 장막 보호 수준 | IP65 |
| 작동 전압 | DC+9~35V |
| 작동 전류 | 107mA@12V는 레이저 작동을 나타냅니다. 103mA@12V는 레이저가 꺼진 것을 나타냅니다. |
| 역방향 보호 | 네 |
| 격리 | 네 |
| 레이저 수명 | 50000시간 이상 |
| 출력 인터페이스 | 쌍방향 PNP. 쌍방향 NPN. RS485-모드버스. UART. 릴레이. 정상적으로 열려/ 닫혀 있습니다. |
| 스위치 출력 최대 전류 부하 | 100mA |
| 아날로그 출력 최대 부하 | 250Ω |
| 니키 튜브 수 | 4비트 |
| 버튼 기능 | 스위치 값 조정; 레이저 스위치 표시; 아날로그 범위 조정 |
| 무게 | 73g+3g (고착기 채용 오류) |
| 껍질 | ABS |

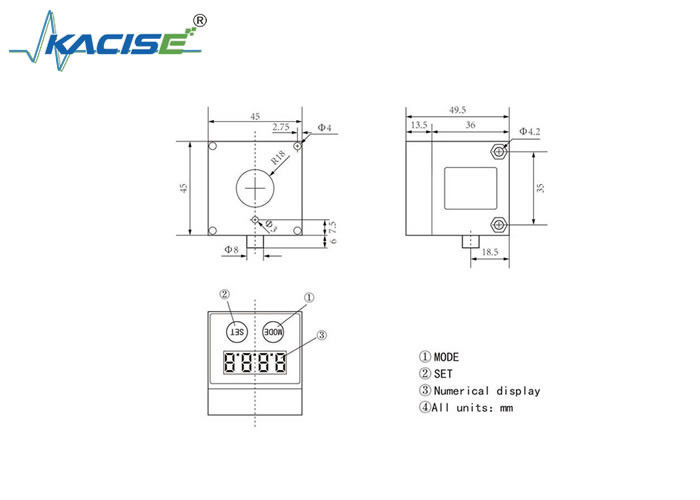

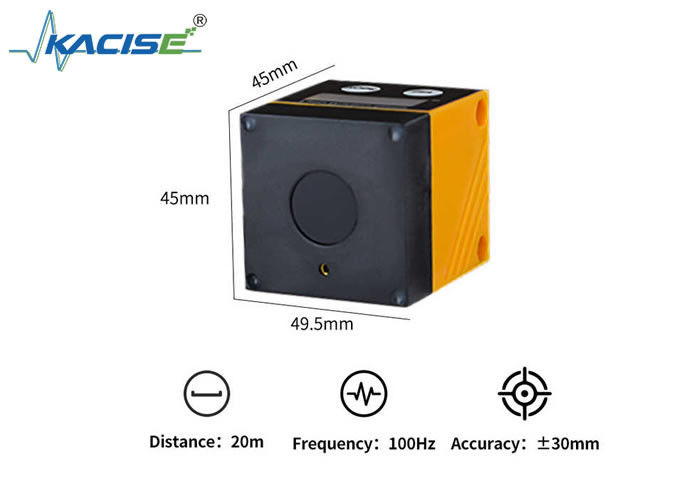

| 크기 | 45*45*49.5mm |
| 볼트 | M4*55mm 2 |
| 브래킷 | 선택 사항 |
| 전기 연결 | 1*M8, 1미터 길이의 케이블 |
[Hno][Hnc].스위치 포인트를 설정합니다. 측정 값이 감지 범위에서 변하면 히스테레시 함수는 출력 스위치 상태를 안정적으로 유지할 수 있습니다.
[Fno][Fnc]가까이와 멀리 두 스위치 포인트를 설정. 정의 허용 범위를 모니터링 하기 위해 창 기능을 사용 합니다.
센서는 버튼을 누르면 레이저를 켜고 끄는 빨간 점을 설정할 수 있습니다. 이것은 정상적인 거리 측정에 영향을 미치지 않습니다.
| 아니죠 | 선 색상 | KLSA-P/N | KLSA-DA | KLSA-T |
|---|---|---|---|---|
| 1 | 갈색 | VCC, DC9-35V | VCC, DC9~35V | VCC, DC3.3V |
| 2 | 검은색 | GND | GND, 아날로그 지상 | 전력 지상 |
| 3 | 파란색 | OUT1 | RS485 A | RX |
| 4 | 흰색 | OUT2 | RS485 B | TX |
| 5 | 회색 | 아무 것도 | 아날로그 출력 |
| 범위 | 인터페이스 | 모델 |
|---|---|---|
| 1m | PNP | KLSA-01P |
| 2m | PNP | KLSA-02P |
| 3m | PNP | KLSA-03P |
| 4m | PNP | KLSA-04P |
| 5m | PNP | KLSA-05P |
| 5m | NPN | KLSA-05N |
| 5m | RS485/4-20mA | KLSA-05DA |
| 5m | 릴레이 | KLSA-05R |
| 10m | PNP | KLSA-10P |
| 10m | NPN | KLSA-10N |
| 10m | RS485/4-20mA | KLSA-10DA |
| 10m | 릴레이 | KLSA-10R |
| 20m | PNP | KLSA-20P |
| 20m | NPN | KLSA-20N |
| 20m | RS485/4-20mA | KLSA-20DA |
| 20m | 릴레이 | KLSA-20R |
| 20m | UART TTL | KLSA-20T |
