인증:
CE
모델 번호:
Deltabar FMD78

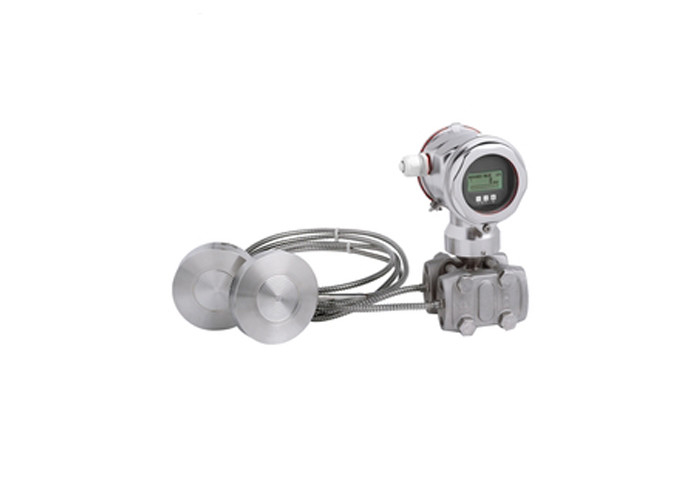

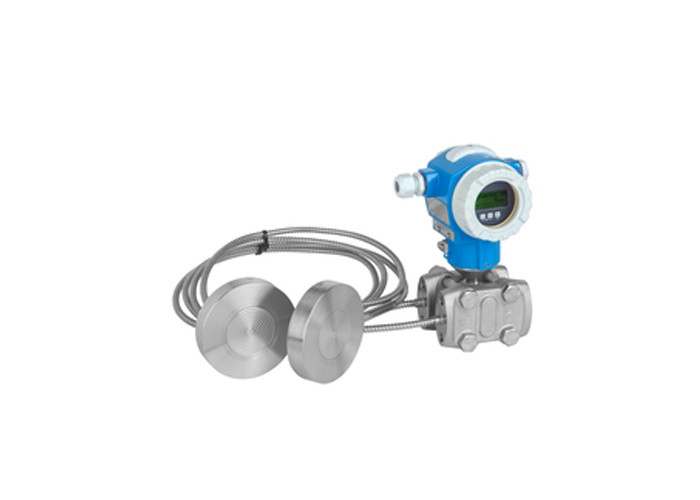

압력차차 Deltabar FMD78
적용 분야
금속 센서를 가진 Deltabar FMD78 차차 압력 송신기는 두 개의 모세혈관 대막 밀을 사용합니다.일반적으로 액체 내 압력 차이를 연속적으로 측정하기 위해 공정 및 위생 응용 프로그램에서 사용됩니다., 증기, 가스 및 먼지. 통합 된 HistoROM 데이터 모듈은 프로세스 및 장치 매개 변수 관리를 용이하게합니다. IEC 61508에 따라 SIL3 안전 응용 프로그램에서 사용하도록 설계되었습니다.
액체에서 압력, 레벨, 부피 또는 질량을 측정하기 위해.
공정 연결: 스레드, 플랜지, 팬케이크 및 위생 연결
공정 온도: -70~400°C (-94~752°F)
측정 범위: 100mbar ~ 40bar (1.5 ~ 600psi)
정확도: ±0.075%
국제 폭발 보호 인증, 오버필 예방 WHG, 위생 승인, 해양 승인, SIL
이점
제품 설명
| 측정 원칙 | 차차 압력 |
| 특징 | 금속 측정용 대막과 대막 봉쇄 및 모세혈관으로 이루어진 디지털 송신기 모듈식 송신기 장기적인 안정성 2차 공정 장벽 자기 진단 기능을 통해 안전성을 높입니다. |
| 공급 전압 | 4... 20mA HART 10,5...45V DC (비전): 예: 10,5...30V DC PROFIBUS PA: 9...32V DC (비전) 재단 필드버스: 9...32V DC (비전) |
| 참조 정확성 | 0,075% + 대막 밀폐의 영향 |
| 장기적인 안정성 | 0.08 % of URL/ year 0.14 % of URL/ 5 years 0.27 % of URL/ 10 years |
| 공정 온도 | -70°C... 400°C ((-94°F... 752°F) |
| 실내 온도 | -50°C...85°C ((-58°F...185°F) |
| 측정 셀 | 100 mbar 40bar (40 inH2O...600 psi) |
| 가장 작은 캘리브레이션 스프랜 | 5 mbar (0.075 psi) |
| 진공 저항 | 50 mbar (0.73 psi) |
| 맥스, 좀 낮아 | 100:1 |
| 최대 압력 제한 | 160 바 (2400 psi) |
| 프로세스 연결 | 디아프라그마 봉합 (판케이크, 실) 플랜지 (DIN, ASME) 위생적인 연결 ISO2852 세 클램프 |
| 프로세스 연결 위생 | 3번 클램프 DIN11851 NEUMO 변수 SMS DRD 유니버설 어댑터 |
| 재료 공정막 | 316L, 알로이C, 탄탈 금-로디움 PTFE |
| 소재 밀착 | none, diaphragm seal welded, 방아쇠 밀폐 |
| 충전 액체 | 실리콘 오일 비활성유 식물성 기름 낮은 온도 기름 고온 오일 |
| 의사소통 | 4... 20mA HART PROFIBUS PA 재단 필드버스 |
| 안전 승인 | SIL |
| 설계 승인 | NACE MR0175 EN10204-3.1 |
| 위생 승인 | 3A, FDA |
| 특산물 | 진단 기능 TempC막 |
| 물체 가옥 | 316L, 다이 캐스트 알루미늄 |
| 해양용 승격 | GL/ABS |
| 후계자 | PMD78B |
