인증:
CE
모델 번호:
Deltabar FMD77

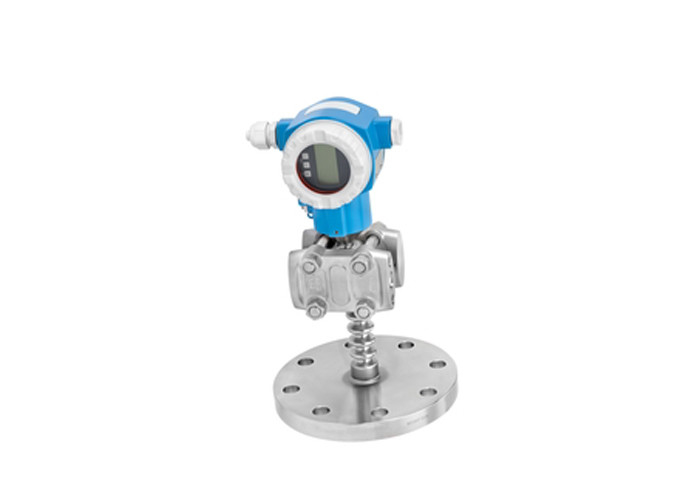

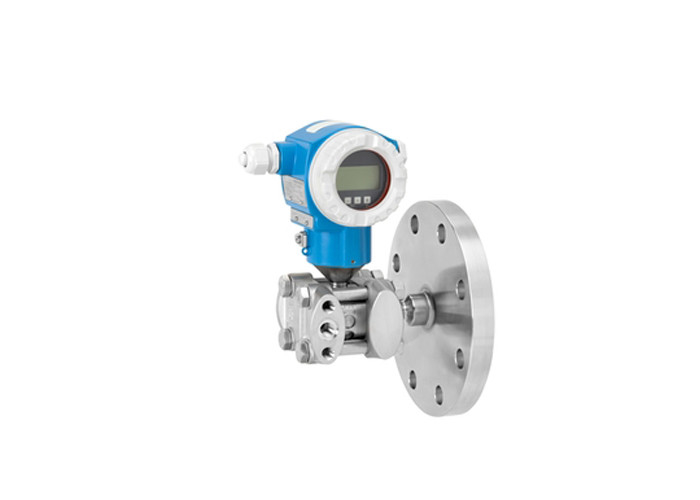

압력 차차 Deltabar FMD77
적용 분야
델타바 FMD77 디퍼셜 압력 송신기와 금속 센서는 한쪽 디아프라그름 봉인 또는 두쪽 모두에서 디아프라그름 봉인을 사용합니다. 낮은 압력 측면에 모세혈관이 있습니다.일반적으로 액체에서의 연속 레벨 측정을 위해 프로세스 산업에서 사용됩니다.통합된 HistoROM 데이터 모듈은 프로세스 및 장치 매개 변수의 관리를 쉽게합니다.
액체에서 레벨, 볼륨 또는 질량 측정.
공정 연결: 스레드 및 플랜지
온도: -70~400°C (-94~752°F)
측정 범위: 100mbar ~ 16bar (1.5 ~ 240psi)
정확도: ±0.075%
국제 폭발 보호 인증, 오버필 예방 WHG, 위생 승인, 해양 승인, SIL
이점
제품 설명
| 측정 원칙 | 차차 압력 |
| 특징 | 디지털 송신기, 금속 측정 디아프라그름, 한쪽 디아프라그름 봉인 모듈식 송신기 장기적인 안정성 2차 공정 장벽 자기 진단 기능을 통해 향상된 안전 |
| 공급 전압 | 4... 20mA HART 10,5...45V DC (비전): 예: 10,5...30V DC PROFIBUS PA: 9...32V DC (비전) 재단 필드버스: 9...32V DC (비전) |
| 참조 정확성 | 0,075% + 대막 밀폐의 영향 |
| 장기적인 안정성 | 0.08 % of URL/ year 0.14 % of URL/ 5 years 0.27 % of URL/ 10 years |
| 공정 온도 | -40°C~400°C~-40°F~752°F |
| 실내 온도 | -50°C...85°C ((-58°F...185°F) |
| 측정 셀 | 100 mbar 16 바 (40 inH20...240 psi) |
| 가장 작은 캘리브레이션 스프랜 | 5 mbar (0.075 psi) |
| 진공 저항 | 50 mbar (0.73 psi) |
| 맥스, 좀 낮아 | 100:1 |
| 최대 압력 제한 | 160 바 (2400 psi) |
| 프로세스 연결 | 낮은 압력 측면: 1/4-18NPT RC1/4" 고압 측면: 플랑자 (DIN, ASME, JIS) |
| 재료 공정막 | 316L, 알로이C, 탄탈 골드 로디움 PTFE |
| 소재 밀착 | none, diaphragm seal welded, 방아쇠 밀폐 |
| 충전 액체 | 실리콘 오일 비활성유 식물성 기름 낮은 온도 기름 고온 오일 |
| 물체 가옥 | 316L, 다이 캐스트 알루미늄 |
| 의사소통 | 4... 20mA HART PROFIBUS PA 재단 필드버스 |
| 인증서 / 승인 | ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC, UK Ex |
| 안전 승인 | SIL |
| 설계 승인 | NACE MR0175 EN10204-3.1 |
| 특산물 | 진단 기능 |
| 후계자 | PMD78B |
