KTG184 천연가스 공정 분석 시스템 정상 유지보수용 1000MM 너비 × 1700MM 높이 × 600MM 깊이

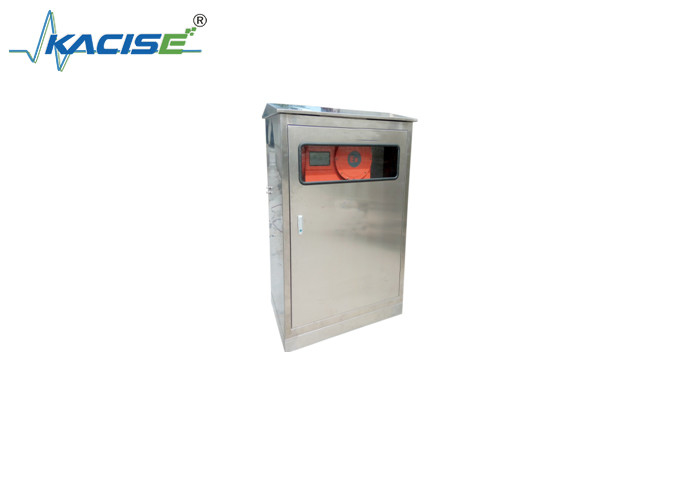

KTG184 천연가스 공정 분석 시스템

소개

KTG184 분석 시스템은 천연가스 정화 후 CO2 및 이슬점 (DP) 의 온라인 분석을 위해 특별히 설계 및 제조되었습니다. 그 특징은 다음과 같습니다.파이프 라인 밸브는 모두 스테인리스 스틸로 설계되었습니다그것은 CO2 함유량 및 DP 값의 온라인 검출을 수행 할 수 있습니다. CO2 계기는 직관적으로 현장에서 데이터를 표시합니다. 동시에 표준 4-20mA 전류 신호를 출력합니다.컴퓨터에 연결할 수 있는원격 제어 또는 자동 제어 시스템과의 연결을 가능하게 하는 원격 디스플레이 또는 레코더인간-기계 인터페이스는 작은 보는 각과 320 × 240 점 행렬 터치 디스플레이를 채택, 직관적이고 눈길을 끄는. 터치 버튼과 전체 중국어 메뉴 동작은 이해하기 쉽고 간단하고 신뢰할 수 있습니다.CO2 함량과 DP 값을 주기적으로 기록할 수 있습니다.저장된 데이터는 최대 3,200, 또한 곡선 표시가 제공됩니다.

이 검출 시스템의 CO2 센서는 수입된 적외선 센서를 사용하고, 이슬점 센서는 Vaisala 이슬점 센서를 사용합니다. 신뢰할 수 있는 성능과 긴 수명입니다.신호 처리 시스템은 고도로 통합 된 지능형 단일 칩 마이크로 컴퓨터 시스템을 채택합니다., 아날로그-디지털 변환, 디지털-아날로그 변환, 분석 및 처리 및 기능 출력 등의 구성 요소를 포함합니다. 시스템은 좋은 인간-기계 인터페이스를 가지고 있습니다.간편한 전체 운영과 편리한 유지보수.

이 탐지 시스템은 압력 감소, 전압 안정화, 흐름 안정화, 필터링 등을 포함한 다단계 전처리 시스템을 채택하고 표준 가스를 갖추고 있습니다.가스 파이프 파이프 피팅은 모두 스테인리스 스틸로 만들어집니다.그 높은 신뢰성은 시스템이 샘플 가스 구성 요소를 정확하고 안정적으로 감지 할 수 있도록합니다.

주요 기술 성능 지표

(1) 측정 범위: 0~100×10−6 CO2, +20°C~100°C

(2) 시스템 반응 시간: CO2 T90<30S (분석 캐비닛 외부의 샘플링 튜브는 <3M)

(3) 필터레이션 정확도: <0.1μm

(4) 출력 신호: 표준 신호 4~20mA

(5) 정상적인 유지보수 주기는 90일 이상이다.

(6) 전체 차원: 1000MM (폭) × 1700MM (높이) × 600MM (깊음)

(7) 폭발성 등급: ExdIICT6

(8) 무게: 약 120kg.
