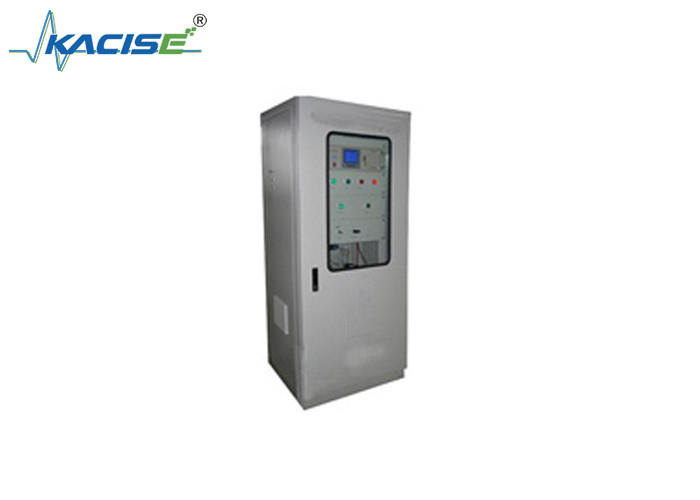

KTG183 칼슘 탄화물 오븐 후기 가스 분석 전체 시스템

소개

KTG183 칼슘카비드 오븐 방출 가스 분석 시스템은 칼슘카비드 오븐 방출 가스 분석의 특성에 따라 설계 및 개발된 고성능 제품입니다.그것은 신속하고 온라인 분석 할 수 있습니다 칼슘 탄화물 오븐의 꼬리 가스를 가혹한 현장 환경에서 자동화 및 지능 분석 프로세스를 실현이 시스템은 자동으로 샘플 가스를 추출 할 수 있습니다. 샘플 가스가 샘플링 프로브에 의해 먼지를 제거하고 사전 처리 장치에서 2차 탈 습화 된 후,파이프 라인에서 샘플 가스 연속 온라인 분석을 위해 샘플링 밸브를 통해 분석 기기에 입력하고 표준 전류 신호를 출력합니다.또한, 시스템은 샘플링 유닛의 장기 안정적인 운영을 보장하기 위해 주기적으로 백플러싱 프로그램을 실행합니다.수 년 동안 칼슘 탄화화물 오븐의 대기 가스 분석 산업에서 성공적인 응용 경험과 결합, 설계 및 구현 된 연속 온라인 방출 가스 분석 시스템은 다음과 같은 특징을 가지고 있습니다:

(1) 첨단 기술 과 좋은 시스템 안정성

시스템 개발은 국내외의 폐쇄 된 칼슘 탄화물 오븐 공정의 실제 상황과 밀접하게 통합됩니다.그것은 종합적으로 선진적인 외국 샘플링과 사전 처리 기술을 사용합니다., 그리고 발전, 적용 가능성, 신뢰성 및 안전성 측면에서 유사한 외국 장치의 고급 수준에 도달했습니다.

(2) 응용에 가깝고 높은 시스템 신뢰성

고도의 신뢰성을 보장하기 위해, 첨단 기술을 채택하면서, 산업 응용의 특성에 따라 여러 가지 혁신적인 설계가 수행되었습니다.예를 들어, 시스템의 분석 캐비닛은 일정한 온도의 전기 추적 난방 시스템을 사용합니다.이는 겨울에 파이프 라인 및 구성 요소에서 응축 물의 얼음으로 인한 막힘 문제를 효과적으로 해결합니다.. The backflushing cabinet and nitrogen boosting device specially designed for the sintered microporous sampling probe made of stainless steel fiber greatly improve the backflushing effect of the sampling probe압축 콘덴서와 폐수 배출에 대한 회전 펌프에 기반하여, 폐수 및 배수용 제어 프로그램이 최적화되었습니다.하수와 배수 효과를 효과적으로 향상시키는 것일련의 혁신적인 설계는 시스템의 높은 신뢰성을 효과적으로 보장합니다.

(3) 완전한 기능 및 강력한 시스템 작동성

산업 응용 경험의 몇 년을 바탕으로 완전한 시스템 기능이 설계되고 구현되었으며 높은 수준의 자동화가 달성되었습니다. The system uses an OMRON programmable logic controller (PLC) as the central control unit of the system to complete functions such as automatic internal and external purging of the sampling pipeline and probe of the device, 자동 巡回 샘플링 스위칭, 부분 결함 자 진단. 또한 시스템 제어는 신뢰할 수 있고 안정적인 터치 제어 화면을 사용합니다.좋은 인간-기계 인터페이스는 전통적인 버튼 제어 모드의 제약을 없애고 시스템의 작동성을 향상시킵니다..

(4) 모듈형 설계 및 작은 시스템 유지보수 부피

전체 시스템의 요구 사항에 따라 시스템 구조 레이아웃은 분석 캐비닛 (또는 분석실) 의 구조를 채택합니다.시스템 기능 단위의 모듈형 설계 실현이것은 현장 설치 및 디버깅을 단순화 할뿐만 아니라 시스템의 신뢰성을 효과적으로 향상시키고 시스템의 유지 보수 용량을 줄입니다.그리고 "전문 프로젝트 설계"를 완료 할 수 있습니다.

시스템의 주요 기술 성능 지표

측정 범위: 0.00~15.00% O2; 0.0~30.0% H2; (범위 조정 가능)

0.0·100.0% CO; (CO2, CH4 및 열량 등 구성 요소는 선택적입니다)

샘플 가스 흐름 속도: 400±10ml/min

시스템 반응 시간: T90<30s (분석 캐비닛 외부의 샘플링 튜브는 <10M)

필터레이션 정확도: <1μm

아날로그 출력: 4~20mA

디지털 출력: RS232/485 인터페이스, 표준 Modbus/RTU 프로토콜 (선택)
