Place of Origin:
CHINA
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KLSA
1교육

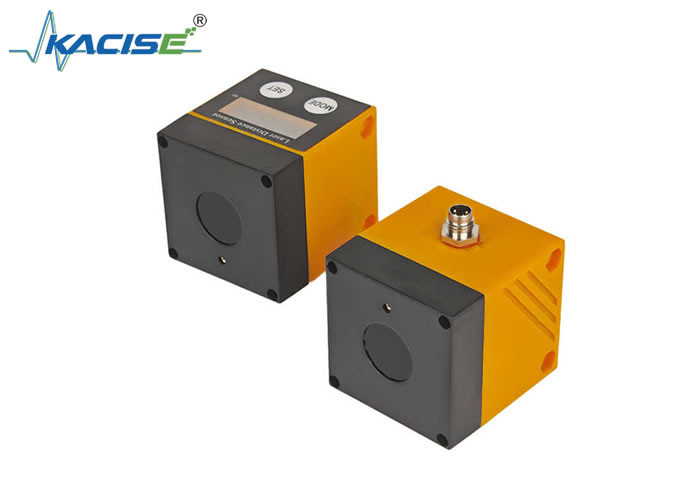

KACISE 아웃도어 고성능 KLSA 레이저 거리 센서와 만나요. 레이저 거리 센서는 접촉 없는 거리 측정을 달성하기 위해 레이저 기술을 사용하는 정밀 기기입니다.거리를 결정합니다., 레이저를 방출하고 반사 신호를 분석하여 목표 물체의 위치 또는 이동. 그것의 핵심 장점은 높은 정확성, 먼 거리,빠른 반응과 방해 방지 능력산업 자동화, 지능형 장비, 조사 및 원격 감지, 소비자 전자 및 기타 분야에서 널리 사용됩니다.
2특징
3기술 사양
| 성능 매개 변수 | |||||
| 측정 범위 | 최대 측정 거리: 22m | ||||
| 강한 빛 아래 @100KLux 환경: 12m | |||||
| 검은 표적 아래 10% 반사력: 20m | |||||
| 측정 주파수 | 100HZ (주파수 조절) | ||||
| 반복 정확성 | ±8.0mm @50~2000mm | ||||
| ±20.0mm @2000~6000mm | |||||
| ±30.0mm @6000~2000mm | |||||
| 절대적 정확성 | ±20.0mm@200~2000mm; 20~200mm 실명 부근, 큰 오류 | ||||
| ±30.0mm @2000~6000mm | |||||
| < 1% @6000~2000mm | |||||
| 멀티 타겟 탐지 | 이중 피크 | ||||
| 온도 보상 | 네 | ||||
| 반사력 수정 | 예, 다른 색상 목표의 편차는 5mm 미만입니다 | ||||
| 실명 영역 | 00.03m | ||||
| 광원 | |||||
| 작동 레이저 | 905nm, 1급 | ||||
| 시야 필드 (FOV) | <2° | ||||
| 스팟 크기 |
Φ3.5cm@1m: Φ11.5cm@5m Φ23cm@10m; Φ50cm@20m |
||||
| 표시 레이저 | 650-660nm, 클래스 2, (IEC 60825-1:2014, EN 60825-1:2014 | ||||
| 작업 환경 | |||||
| 작동 온도 | -20~50°C | ||||
| 저장 온도 | -40~85°C | ||||
| 장막 보호 수준 | IP65 | ||||
| 전기 매개 변수 | |||||
| 작동 전압 | DC+9~35V | ||||
| 작동 전류 | 107mA@12V는 레이저 작동을 나타냅니다. | ||||
| 103mA@12V는 레이저가 꺼진 것을 나타냅니다. | |||||
| 역방향 보호 | 네 | ||||
| 격리 | 네 | ||||
| 레이저 수명 | 50000시간 이상 | ||||
| 출력 인터페이스 | |||||
| 출력 인터페이스 | 양방향 PNP | 양방향 NPN | RS485-모드버스 |
UART
|
릴레이 |
| 정상적으로 열려/닫은 상태 | 정상적으로 열려/닫은 상태 | 4~20mA | |||
| 스위치 출력 최대 전류 부하 | 100mA | ||||
| 아날로그 출력 최대 부하 | 250Ω | ||||
| 표시 버튼 | |||||
| 니키 튜브 수 | 4비트 | ||||
| 버튼 기능 | 스위치 값 조정; 레이저 스위치 표시; 아날로그 범위 조정 | ||||
| 기계적 매개 변수 | |||||
| 무게 | 73g+3g (고착기 채용 오류) | ||||
| 껍질 | ABS | ||||

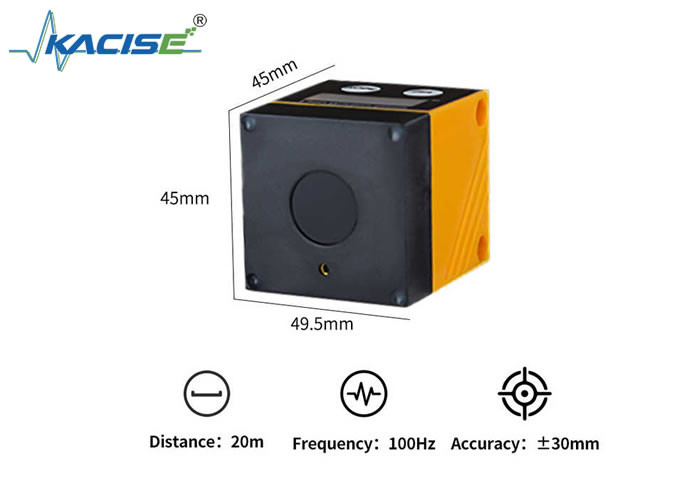

| 크기 | 45*45*49.5mm | ||||
| 부속품 | |||||
| 볼트 | M4*55mm 2 | ||||
| 브래킷 | 선택 사항 | ||||
| 전기 연결 | 1*M8, 1미터 길이의 케이블 | ||||

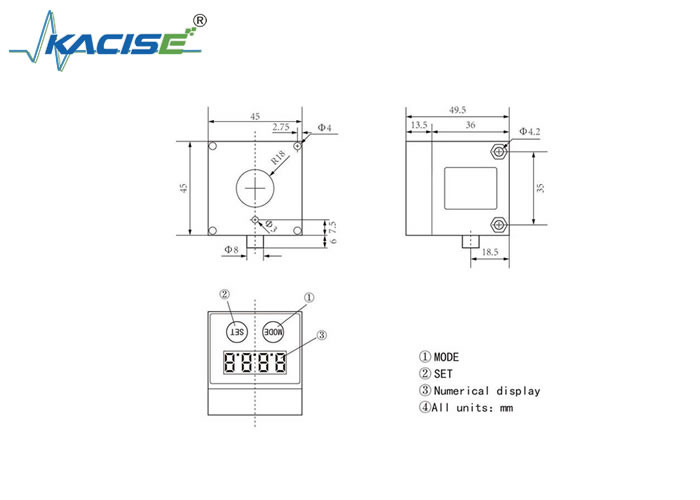

4- 차원
5설치
설치 조건
- 측정 대상이 0의 측정 범위 내에 있도록 장치를 설치합니다.0322m
센서는 22m의 고정된 정확도 범위를 가지고 있습니다. 22m 이상의 범위 내에서 물체를 측정하지 마십시오.
또한, 고객은 22m 이상 범위 내에서 센서의 직접 광 경로에서 반사 물체를 피해야 합니다. 그렇지 않으면 측정 값이 정확하지 않을 수 있습니다.
액세서리 설치
6케이블 정의
| 아니죠 | 선 색상 | KLSA-P/N | KLSA-DA | KLSA- T |
| 1 | 갈색 | VCC, DC9-35V | VCC, DC9~35V | VCC, DC3.3V |
| 2 | 검은색 | GND | GND, 아날로그 지상 | 전력 지상 |
| 3 | 파란색 | OUT1 | RS485 A | RX |
| 4 | 흰색 | OUT2 | RS485 B | TX |
| 5 | 회색 | 아무 것도 | 아날로그 출력 |
7주문 모델 테이블
| 범위 | 인터페이스 | 모델 |
| 1m | PNP | KLSA-01P |
| 2m | PNP | KLSA-02P |
| 3m | PNP | KLSA-03P |
| 4m | PNP | KLSA-04P |
| 5m | PNP | KLSA-05P |
| NPN | KLSA-05N | |
| RS485/4-20mA | KLSA-05DA | |
| 릴레이 | KLSA-05R | |
| 10m | PNP | KLSA-10P |
| NPN | KLSA-10N | |
| RS485/4-20mA | KLSA-10DA | |
| 릴레이 | KLSA-10R | |
| 20m | PNP | KLSA-20P |
| NPN | KLSA-20N | |
| RS485/4-20mA | KLSA-20DA | |
| 릴레이 | KLSA-20R | |
| UART TTL | KLSA-20T |
