원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KDI 시리즈

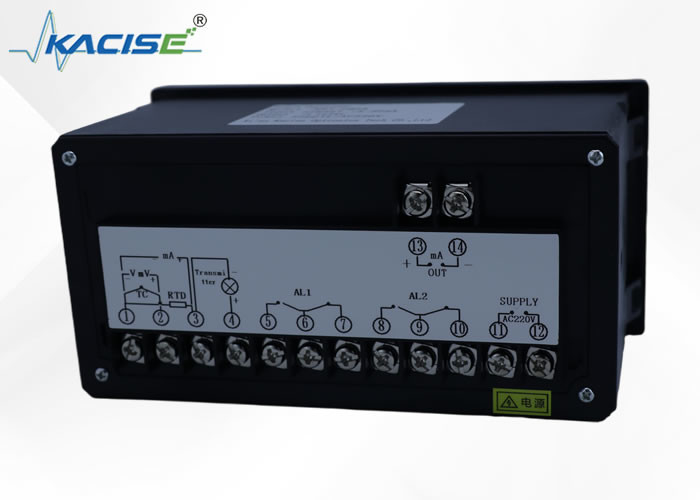

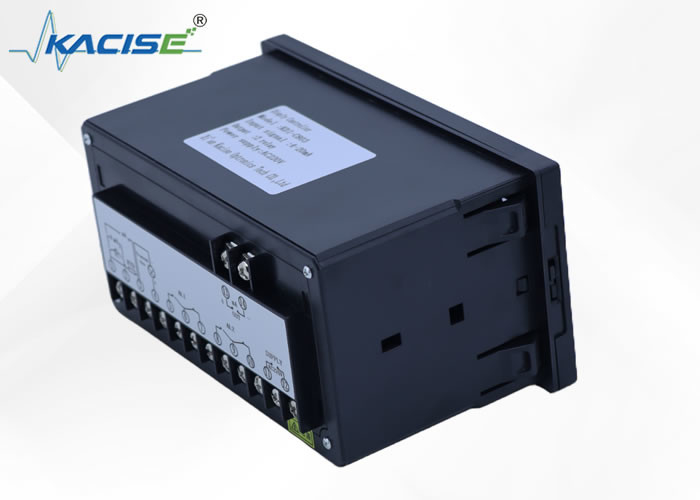

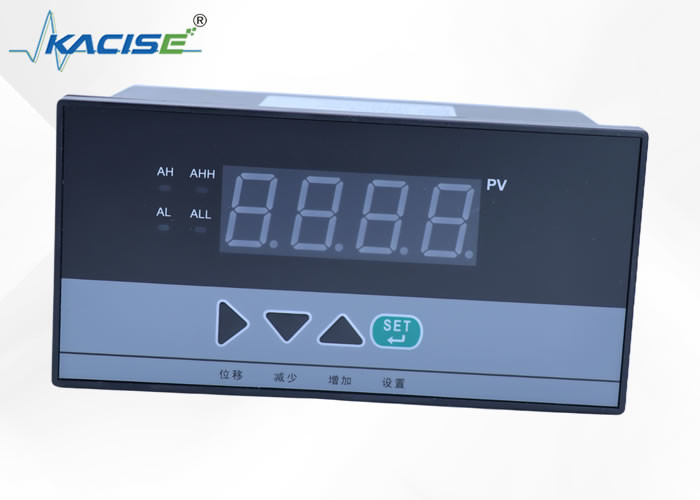

컴퓨터 디지털 자동 튜닝 기능과 함께 KDI 시리즈 디지털 디스플레이 컨트롤러
소개
KACISE의 KDI 시리즈 디지털 디스플레이 컨트롤러는 컴퓨터 디지털 자동 조정 기능이 있습니다.이 고급 기능은 입력 신호에 따라 제어기 자동으로 조정하고 최적화 할 수 있습니다그것은 높은 정확성 선형 수정, 시간을 절약하고 더 안정적이고 정확한 측정 결과를 보장하는 비 선형 신호를 처리 할 수 있습니다.지속적이고 정확한 모니터링이 필수적인 산업용 용도, 이 자동 튜닝 기능은 KACISE의 품질 통제 아래, 컨트롤러를 최상위 선택 제품으로 만듭니다.
특징
· 컴퓨터 디지털 자동 튜닝의 새로운 개념
· 명확하고 명확한 측정 표시
·· 멀티 머신 네트워크 통신을 지원, 통신 프로토콜은 자유롭게 설정할 수 있습니다
· 고유한 완전 개방형 사용자 정의 인터페이스
· 설정 매개 변수 전원 종료 영구 보존 및 매개 변수 암호 잠금
· 완전히 디지털 냉결 보상
· 여러 크기의 외부 구조 크기
· AC 및 DC 전환 전원 공급 모드
매개 변수
표준 인덱싱 온도 센서와 일치:
| 입력 신호 |
인덱싱 - 아니 |
결의 | 센서 | 범위 |
| B | 1 |
플래티넘30- 플래티넘6로디움
|
400~1800°C | |
| S | 1 | 플래티넘10- 플래티넘 | 0°1600°C | |
| K | 1 | 니켈 크롬 니켈 실리콘 | 0°1300°C | |
| E | 1 |
니켈 크롬 콘스탄탄
|
0~1000°C | |
| J | 1 |
철-콘스탄탄
|
0~1200°C | |
| T | 0.1 |
구리 콘스탄탄
|
-199.9~3200°C | |
| Wre | 1 |
텅스텐3- 텅스텐25
|
0°2300°C | |
| Pt100 | 1 | 플래티넘 열 저항 R0= 100Ω | -199~650°C | |
| Pt100 | 0.1 | 플래티넘 열 저항 R0= 100Ω | -199.9~320.0°C | |
| 큐50 | 0.1 | 구리 열 저항 R0= 50Ω | -50.0~150.0°C |
표준 신호 송신기로:
| 입력 신호 |
표준 신호 범위 |
입력 저항 | 일치하는 송신기 | 측정 범위 |
|
다양한 mV 신호 0~10mA 4~20mA 0~5V 1~5V 30~350Ω |
≥10MΩ ≤ 250Ω ≤ 250Ω ≥250KΩ ≥250KΩ |
홀 송신기 DDZ-II형 기기와 호환된다. DDZ-III형 기기와 호환된다 DDZ-II형 기기와 호환된다. DDZ-III형 기기와 호환된다 원격 압력 저항과 호환 |
사용자 필요에 맞게 설정됩니다.
범위: -19999999 |
M아인T에크니컬p아라메터
| 입력 신호 | 아날로그 |
저항: 표준 열 저항 (Pt100, Cu50와 같은 원격 압력 저항)
갈바닉 짝: 표준 열쌍 (B, S, K, E, J, T, WRe 등)
전류: 0~10mA, 4~20mA, 0~20mA, 등 (입력 임피던스 ≤250Ω) |
| 측정 범위 | -1999~9999 | |
| 정확성 | 00.2% FS ±1 또는 0.5% FS ±1 | |
| 결의 | 1, 0.10.01 또는 0.001 | |
| 온도 보상 | 0~50 | |
| 표시 방법 |
-19999~9999 측정 값 표시 -19999~9999 설정 값 표시 0~100% 측정 값 빛 열 표시 LED 작동 상태 표시 |
|
| 빛 기둥 정확성 | 빛 기둥 표시 정확도는 1%입니다 | |
| 제어 방법 | 역반응으로 ON / OFF 위치 | |
| 출력 신호 |
아날로그 출력
|
DC 0-5V (부하 용량 ≤250Ω) DC 1~5V (부하 용량 ≤250Ω) DC 0~10mA (부하 용량 ≤750Ω) DC 4~20mA (부하 용량 ≤500Ω) |
|
스위치 출력
|
릴레이 제어 출력 - 반작용과 함께 릴레이 ON/OFF 접촉 용량: AC220V / 3A; DC24V / 6A (반압 부하)
제어 가능한 실리콘 출력-SCR ( 제어 가능한 제로 크로싱 펄스), 제어 가능한 실리콘을 유발할 수 있습니다: 400V/100A
솔리드 스테이트 릴레 출력 - SSR (솔리드 스테이트 릴레 제어 신호) 출력, 6 ~ 24 / 30mA (전압 조절이 불가능) |
|
|
의사소통 출력
|
인터페이스 모드 - 표준 직렬 쌍방향 통신 인터페이스: RS-485, RS-232C, RS-422 등 | |
| 먹이 생산량 | DC24V, 로드 용량 ≤30mA | |
| 통제 방법 |
선택적 1 ~ 4 제한 제어, LED 표시. 제어 모드는 반작용과 함께 릴레 ON / OFF입니다 (사용자는 자유롭게 설정할 수 있습니다)
|
|
| 제어 정확성 | ± 1 | |
| 경보 모드 | 당신은 1 ~ 4 제한 알람, LED 표시를 선택할 수 있습니다. 제어 모드는 역반응과 함께 릴레이 ON / OFF입니다 (사용자는 자유롭게 설정할 수 있습니다) | |
| 경보 정확성 | ± 1 | |
| 온도 보상 | 0 ∼ 5 0°C 디지털 온도 자동 보상 | |
| 매개 변수 설정 |
• 패널 터치 타입 누르기 키 디지털 설정 • 변수 설정 값은 전원이 꺼지면 영구적으로 유지됩니다. • 매개 변수 설정 값 비밀번호 잠금 |
|
| 보호 방법 |
• 입력 루프 단절 경보 (열제 또는 저항 입력 시), 릴레이 출력, LED 표시 • 범위를 초과 / 범위를 초과 / 범위를 초과 • 전압 아래 전력 자동 재설정 •비정상 작동 자동 재설정 (경비견) |
|
| 온라인 커뮤니케이션 | 통신 프로토콜은 2선 시스템, 3선 시스템 또는 4선 시스템 (예: RS485, RS232C, RS422 등) 이므로 사용자가 특별히 요청할 수 있습니다.300에서 9 6 0 0 bps의 baud 속도는 기기의 내부 매개 변수에 의해 자유롭게 설정 될 수 있습니다. 인터페이스와 주 단위는 광전기로 분리되어 있으며 통신 거리는 1.2km에 도달 할 수 있습니다. 시스템은 마스터-스래브 통신 모드를 채택합니다.전체 제어 루프는 단지 하나 두 (세), 네) 코어 케이블, 호스트 컴퓨터와 통신을 실현 할 수 있습니다. 상부 컴퓨터는 사용자가 설정 한 장치 번호를 호출하고 언제든지 각 도구의 현장을 호출 할 수 있습니다. 데이터,그리고 기기의 내부 매개 변수를 설정하는 데 사용할 수 있습니다.데이터 수집기 및 산업 제어 소프트웨어로 장착되어 여러 기기와 하나 이상의 마이크로 컴퓨터 사이의 온라인 통신을 실현 할 수 있습니다. | |
| 사용 환경 |
• 주변 온도 0°C • 상대 습도 ≤ 85 R H • 강력 한 부식 가스를 피하라 |
|
| 전원 공급 |
정상형: C 220 V + 10 - 15 % (50 Hz ± 2Hz 선형 전원) 특수형: • C 90 ~ 260 V - 스위치 전력 D C 24 V ± 2 V- 끄는 전원 공급 장치 |
|
| 전력 소비 |
• ≤5W (A C 220V 선형 전원 공급) • ≤4W (A C 90V ~ 265V 스위치 전원 공급) • ≤4W (D C 4V 전원 공급) |
|
| 무게 | 420g (AC220V 선형 전원 공급) | |
