원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KDI 시리즈

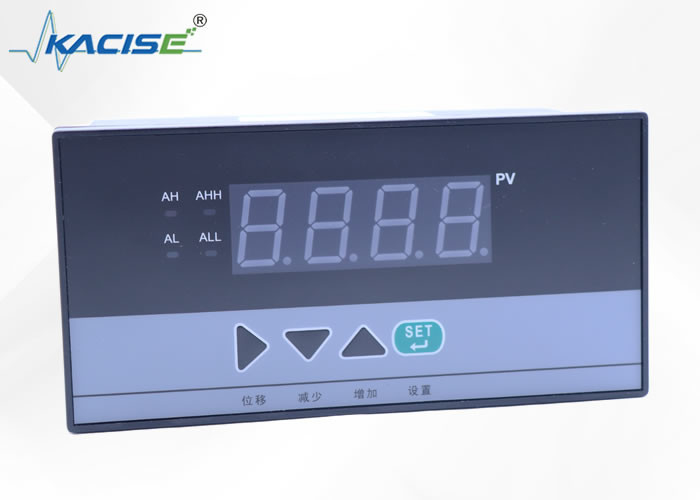

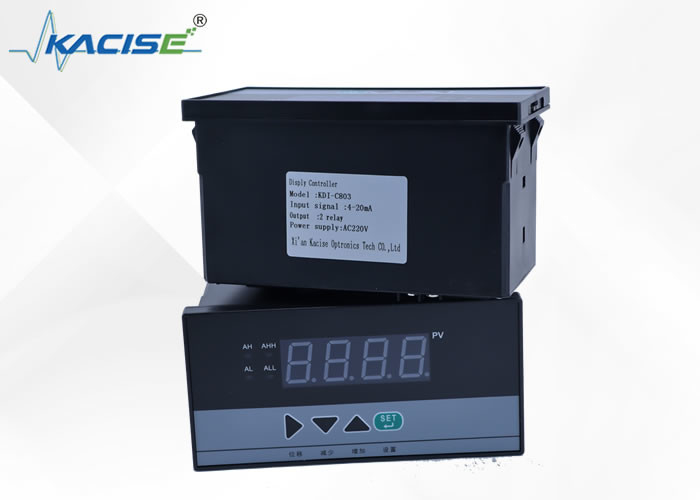

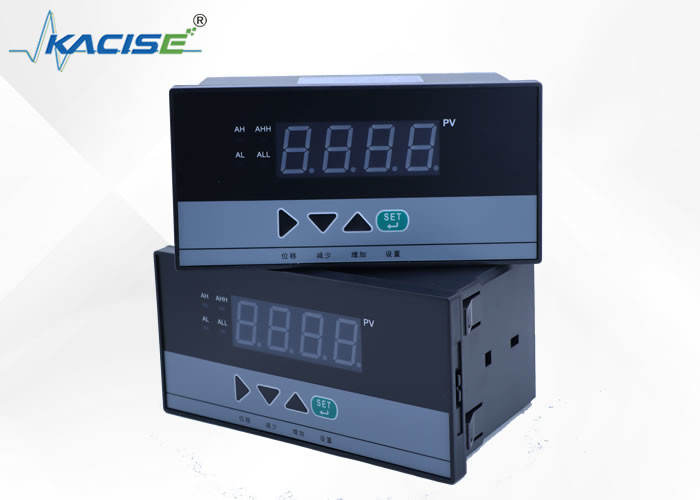

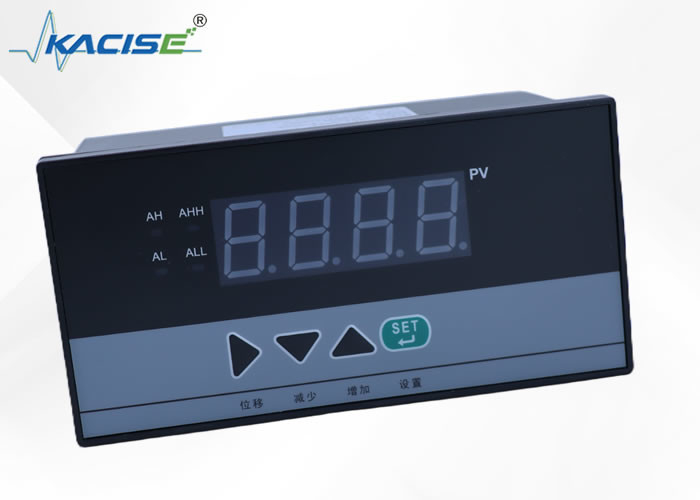

KDI 시리즈 고 정밀 디지털 디스플레이 컨트롤러 온도, 압력 및 액체 레벨
소개
TKACISE 의 KDI 시리즈 고 정밀 디지털 디스플레이 컨트롤러는 놀라운 장치 입니다. 온도, 압력, 액체 수치를 정확하게 측정 하기 위해 설계 되었습니다.마이크로프로세서로 디지털 처리, 그것은 다양한 비선형 신호의 매우 정확한 선형 교정을 달성 할 수 있습니다. 산업 생산이나 과학 연구의 경우,이 컨트롤러는 이러한 중요한 매개 변수를 정확하게 모니터링합니다., 사용자를 위해 신뢰할 수 있는 데이터를 제공. 엄격한 품질 통제와 함께 KACISE는 높은 정확성 성능으로 시장에서 돋보인다.
특징
· 컴퓨터 디지털 자동 튜닝의 새로운 개념
· 명확하고 명확한 측정 표시
·· 멀티 머신 네트워크 통신을 지원, 통신 프로토콜은 자유롭게 설정할 수 있습니다
· 고유한 완전 개방형 사용자 정의 인터페이스
· 설정 매개 변수 전원 종료 영구 보존 및 매개 변수 암호 잠금
· 완전히 디지털 냉결 보상
· 여러 크기의 외부 구조 크기
· AC 및 DC 전환 전원 공급 모드
매개 변수
표준 인덱싱 온도 센서와 일치:
| 입력 신호 |
인덱싱 - 아니 |
결의 | 센서 | 범위 |
| B | 1 |
플래티넘30- 플래티넘6로디움
|
400~1800°C | |
| S | 1 | 플래티넘10- 플래티넘 | 0°1600°C | |
| K | 1 | 니켈 크롬 니켈 실리콘 | 0°1300°C | |
| E | 1 |
니켈 크롬 콘스탄탄
|
0~1000°C | |
| J | 1 |
철-콘스탄탄
|
0~1200°C | |
| T | 0.1 |
구리 콘스탄탄
|
-199.9~3200°C | |
| Wre | 1 |
텅스텐3- 텅스텐25
|
0°2300°C | |
| Pt100 | 1 | 플래티넘 열 저항 R0= 100Ω | -199~650°C | |
| Pt100 | 0.1 | 플래티넘 열 저항 R0= 100Ω | -199.9~320.0°C | |
| 큐50 | 0.1 | 구리 열 저항 R0= 50Ω | -50.0~150.0°C |
표준 신호 송신기로:
| 입력 신호 |
표준 신호 범위 |
입력 저항 | 일치하는 송신기 | 측정 범위 |
|
다양한 mV 신호 0~10mA 4~20mA 0~5V 1~5V 30~350Ω |
≥10MΩ ≤ 250Ω ≤ 250Ω ≥250KΩ ≥250KΩ |
홀 송신기 DDZ-II형 기기와 호환된다. DDZ-III형 기기와 호환된다 DDZ-II형 기기와 호환된다. DDZ-III형 기기와 호환된다 원격 압력 저항과 호환 |
사용자 필요에 맞게 설정됩니다.
범위: -19999999 |
M아인T에크니컬p아라메터
| 입력 신호 | 아날로그 |
저항: 표준 열 저항 (Pt100, Cu50와 같은 원격 압력 저항)
갈바닉 짝: 표준 열쌍 (B, S, K, E, J, T, WRe 등)
전류: 0~10mA, 4~20mA, 0~20mA, 등 (입력 임피던스 ≤250Ω) |
| 측정 범위 | -1999~9999 | |
| 정확성 | 00.2% FS ±1 또는 0.5% FS ±1 | |
| 결의 | 1, 0.10.01 또는 0.001 | |
| 온도 보상 | 0~50 | |
| 표시 방법 |
-19999~9999 측정 값 표시 -19999~9999 설정 값 표시 0~100% 측정 값 빛 열 표시 LED 작동 상태 표시 |
|
| 빛 기둥 정확성 | 빛 기둥 표시 정확도는 1%입니다 | |
| 제어 방법 | 역반응으로 ON / OFF 위치 | |
| 출력 신호 |
아날로그 출력
|
DC 0-5V (부하 용량 ≤250Ω) DC 1~5V (부하 용량 ≤250Ω) DC 0~10mA (부하 용량 ≤750Ω) DC 4~20mA (부하 용량 ≤500Ω) |
|
스위치 출력
|
릴레이 제어 출력 - 반작용과 함께 릴레이 ON/OFF 접촉 용량: AC220V / 3A; DC24V / 6A (반압 부하)
제어 가능한 실리콘 출력-SCR ( 제어 가능한 제로 크로싱 펄스), 제어 가능한 실리콘을 유발할 수 있습니다: 400V/100A
솔리드 스테이트 릴레 출력 - SSR (솔리드 스테이트 릴레 제어 신호) 출력, 6 ~ 24 / 30mA (전압 조절이 불가능) |
|
|
의사소통 출력
|
인터페이스 모드 - 표준 직렬 쌍방향 통신 인터페이스: RS-485, RS-232C, RS-422 등 | |
| 먹이 생산량 | DC24V, 로드 용량 ≤30mA | |
| 통제 방법 |
선택적 1 ~ 4 제한 제어, LED 표시. 제어 모드는 반작용과 함께 릴레 ON / OFF입니다 (사용자는 자유롭게 설정할 수 있습니다)
|
|
| 제어 정확성 | ± 1 | |
| 경보 모드 | 당신은 1 ~ 4 제한 알람, LED 표시를 선택할 수 있습니다. 제어 모드는 역반응과 함께 릴레이 ON / OFF입니다 (사용자는 자유롭게 설정할 수 있습니다) | |
| 경보 정확성 | ± 1 | |
| 온도 보상 | 0 ∼ 5 0°C 디지털 온도 자동 보상 | |
| 매개 변수 설정 |
• 패널 터치 타입 누르기 키 디지털 설정 • 변수 설정 값은 전원이 꺼지면 영구적으로 유지됩니다. • 매개 변수 설정 값 비밀번호 잠금 |
|
| 보호 방법 |
• 입력 루프 단절 경보 (열제 또는 저항 입력 시), 릴레이 출력, LED 표시 • 범위를 초과 / 범위를 초과 / 범위를 초과 • 전압 아래 전력 자동 재설정 •비정상 작동 자동 재설정 (경비견) |
|
| 온라인 커뮤니케이션 | 통신 프로토콜은 2선 시스템, 3선 시스템 또는 4선 시스템 (예: RS485, RS232C, RS422 등) 이므로 사용자가 특별히 요청할 수 있습니다.300에서 9 6 0 0 bps의 baud 속도는 기기의 내부 매개 변수에 의해 자유롭게 설정 될 수 있습니다. 인터페이스와 주 단위는 광전기로 분리되어 있으며 통신 거리는 1.2km에 도달 할 수 있습니다. 시스템은 마스터-스래브 통신 모드를 채택합니다.전체 제어 루프는 단지 하나 두 (세), 네) 코어 케이블, 호스트 컴퓨터와 통신을 실현 할 수 있습니다. 상부 컴퓨터는 사용자가 설정 한 장치 번호를 호출하고 언제든지 각 도구의 현장을 호출 할 수 있습니다. 데이터,그리고 기기의 내부 매개 변수를 설정하는 데 사용할 수 있습니다.데이터 수집기 및 산업 제어 소프트웨어로 장착되어 여러 기기와 하나 이상의 마이크로 컴퓨터 사이의 온라인 통신을 실현 할 수 있습니다. | |
| 사용 환경 |
• 주변 온도 0°C • 상대 습도 ≤ 85 R H • 강력 한 부식 가스를 피하라 |
|
| 전원 공급 |
정상형: C 220 V + 10 - 15 % (50 Hz ± 2Hz 선형 전원) 특수형: • C 90 ~ 260 V - 스위치 전력 D C 24 V ± 2 V- 끄는 전원 공급 장치 |
|
| 전력 소비 |
• ≤5W (A C 220V 선형 전원 공급) • ≤4W (A C 90V ~ 265V 스위치 전원 공급) • ≤4W (D C 4V 전원 공급) |
|
| 무게 | 420g (AC220V 선형 전원 공급) | |
