원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KTF

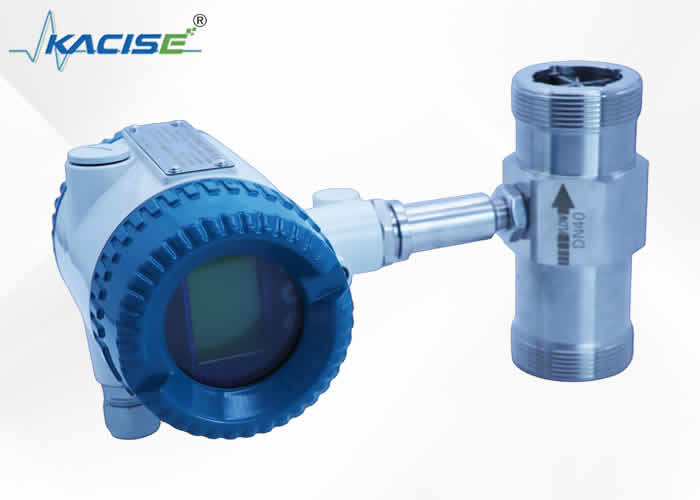

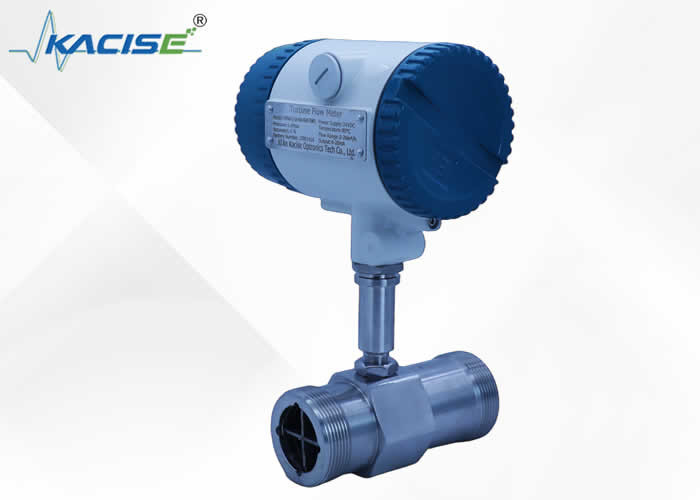

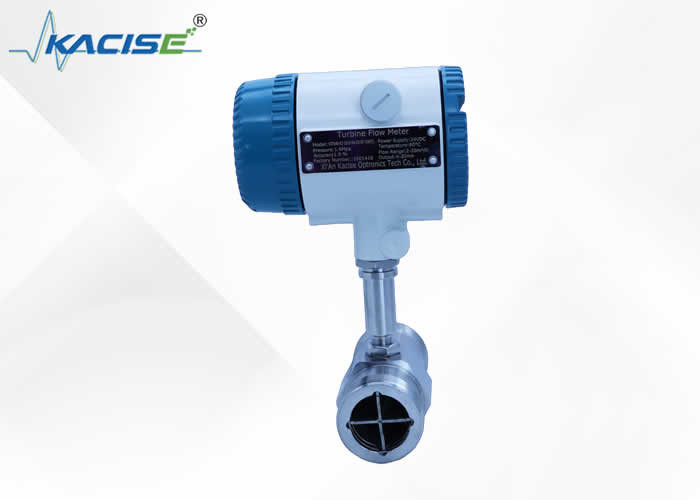

청정 액체의 흐름을 측정하기 위한 터빈 흐름계
소개
터빈 흐름계 는 깨끗한 액체의 흐름을 측정하기 위해 설계된 우수한 장치입니다.높은 정확성과 신뢰성을 보장하는 흐름 측정간단하면서도 효과적인 디자인으로 쉽게 설치 및 유지 관리 할 수 있습니다. 그것은 유체 흐름을 전기 신호로 변환하여 편리한 데이터 획득 및 모니터링을 허용합니다.이 미터는 다양한 산업에서 널리 사용됩니다., 화학, 제약 및 식품과 같은 정확하고 안정적인 성능을 제공합니다. 정확한 액체 흐름 측정이 필요한 사람들에게 이상적인 선택입니다.생산 프로세스를 최적화하고 제품의 품질을 보장하는 데 도움이 됩니다..
크기
스레드 연결
플랜지 연결
|
파이프 크기 DN (mm) |
센서 차원 (mm) |
플랜지 크기 (mm) | 스레드 크기 | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8~18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8~18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8~18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20~34 | |||
기술 사양
|
파이프 크기 (DN) mm |
흐름 범위 ((m3/h) | 명목 압력 (Mpa) | ||
| 00.2% | 00.5% | 10.0% | ||
| 4 | 00.04-0.25 | 6.3 | ||
| 6 | 00.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2·4 | 0.6·6 | 0.4·6 |
2.5 6.3 16 |
| 20 | 2~6 | 0.8·8 | 0.6·8 | |
| 25 | 3~10 | 1.2·12 | 1.2·12 | |
| 32 | 4~12 | 1.5·15 | 1~20 | |
| 40 | 8~25 | 3~30 | 3~30 | |
| 50 | 12~40 | 5'50 | 5'50 |
6.3 2.5 |
| 65 | 1560 | 7~70 | 5 ̊70 | |
| 80 | 20~100 | 16~100 | 12~120 | |
| 100 | 50~160 | 25~160 | 20~200 | |
| 125 | 50~200 | 30~250 | 25280 | |
| 150 | 100~300 | 50~300 | 40~400 | |
| 200 | 200~600 | 100~600 | 80~800 | |
| 250 | 300~1000 | 160~1000 | 120~1200 | 2.5 |
| 300 | 250~1600 | |||
| 400 | 400~2500 | |||
| 500 | 600~4000 | |||
| 환경 온도 | -20°C+55°C |
| 상대적 온도 | 5%~95% |
| 대기 압력 | 86~106Kpa |
| 일반형 중온도 | -20°C+120°C |
| 폭발 방지형 중온도 | -20~70°C |
| 폭발 방지 | dIIBT5 |
| 전원 공급 |
두 개의 와이어: +24VDC 3개의 전선:+12VDC+24VDC |
| 연결 | 스레드 또는 플랜지 |
