원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KTF

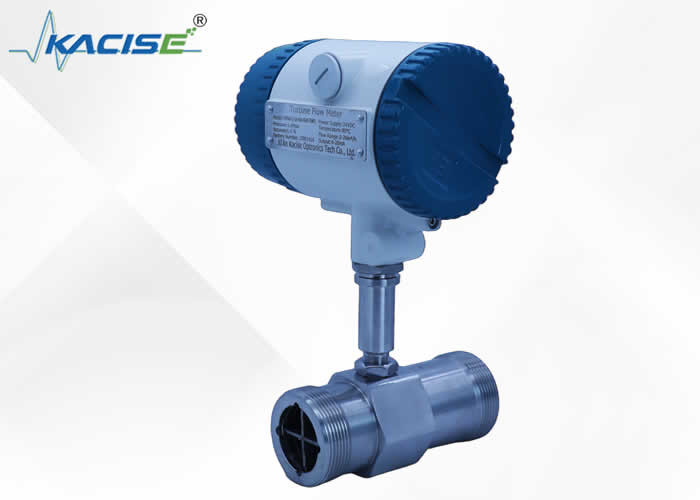

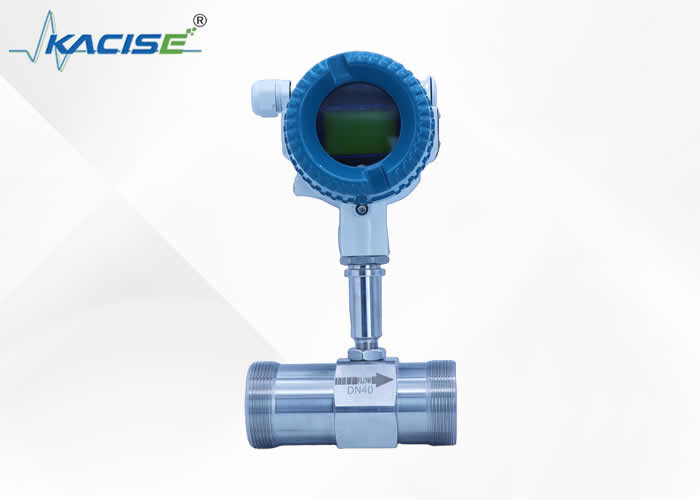

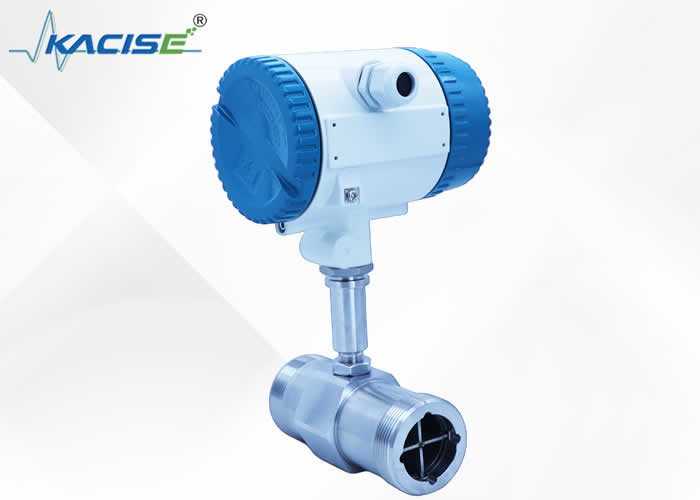

KTF 시리즈 터빈 흐름 미터
소개
KTF시리즈 터빈 흐름 측정기는 단독으로 또는 관련 장비와 함께 깨끗한 또는 기본적으로 깨끗한 개별 액체를 측정하기에 적합합니다.그리고 닫힌 파이프 라인에서 볼륨 흐름 또는 전체 볼륨을 측정하는 데 사용할 수 있습니다.그것은 간단한 구조, 가벼운 무게, 높은 정확성, 좋은 재생 가능성, 민감한 반응, 쉬운 설치 및 유지 보수 등의 특징을 가지고 있습니다.그것은 석유와 같은 산업에서 널리 사용됩니다., 화학 산업, 물 공급, 식품, 의약품 및 과학 연구 및 실험. 그것은 이상적인 흐름 측정 및 에너지 절약 미터입니다.
KTF 시리즈 터빈 흐름 미터는 파이프 라인의 액체의 흐름을 전기 펄스 신호로 변환합니다.그리고 디스플레이 기기나 컴퓨터 시스템 처리를 통해 파이프라인 내의 액체 흐름의 측정 또는 총량을 완료합니다.. 측정.
기술 사양
|
파이프 크기 (DN) mm |
흐름 범위 ((m3/h) | 명목 압력 (Mpa) | ||
| 00.2% | 00.5% | 10.0% | ||
| 4 | 00.04-0.25 | 6.3 | ||
| 6 | 00.1-0.6 | 6.3 | ||
| 10 | 0.2-12 | 6.3 | ||
| 15 | 1.2·4 | 0.6·6 | 0.4·6 |
2.5 6.3 16 |
| 20 | 2~6 | 0.8·8 | 0.6·8 | |
| 25 | 3~10 | 1.2·12 | 1.2·12 | |
| 32 | 4~12 | 1.5·15 | 1~20 | |
| 40 | 8~25 | 3~30 | 3~30 | |
| 50 | 12~40 | 5'50 | 5'50 |
6.3 2.5 |
| 65 | 1560 | 7~70 | 5 ̊70 | |
| 80 | 20~100 | 16~100 | 12~120 | |
| 100 | 50~160 | 25~160 | 20~200 | |
| 125 | 50~200 | 30~250 | 25280 | |
| 150 | 100~300 | 50~300 | 40~400 | |
| 200 | 200~600 | 100~600 | 80~800 | |
| 250 | 300~1000 | 160~1000 | 120~1200 | 2.5 |
| 300 | 250~1600 | |||
| 400 | 400~2500 | |||
| 500 | 600~4000 | |||
| 환경 온도 | -20°C+55°C |
| 상대적 온도 | 5%~95% |
| 대기 압력 | 86~106Kpa |
| 일반형 중온도 | -20°C+120°C |
| 폭발 방지형 중온도 | -20~70°C |
| 폭발 방지 | dIIBT5 |
| 전원 공급 |
두 개의 와이어: +24VDC 3개의 전선:+12VDC+24VDC |
| 연결 | 스레드 또는 플랜지 |
크기
스레드 연결
플랜지 연결
|
파이프 크기 DN (mm) |
센서 차원 (mm) |
플랜지 크기 (mm) | 스레드 크기 | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8~18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8~18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8~18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20~34 | |||
