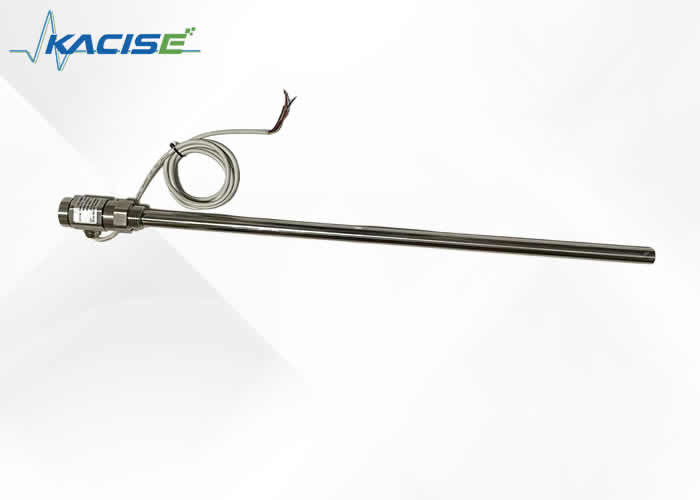

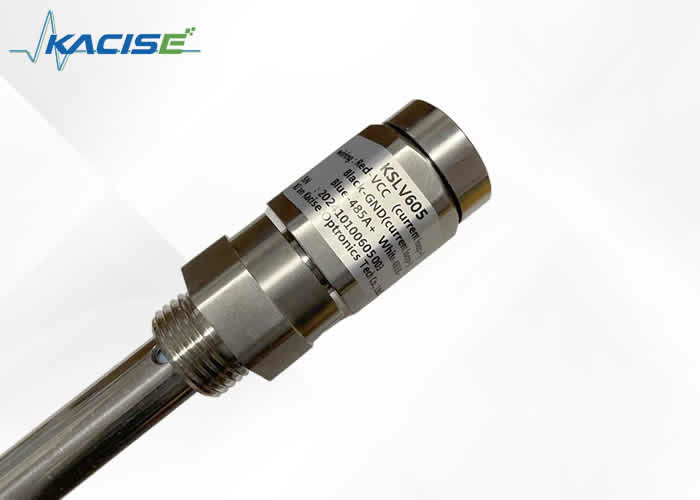

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링

고온 용량 레벨 센서

보일러 레벨 모니터링 용량 레벨 센서

고압 용량 레벨 센서

원래 장소:

중국

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KSLV605

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Measuring range:
0.1~3m
Pressure range:
-0.1MPa~32MPa
Capacitance detection range:
10PF~500PF
Supply voltage:
5~36 V DC
Output signal:
4-20mA/RS485
Measurement accuracy:
Level 0.1、0.2 、0.5 、1
Environment temperature:
-40~85℃
Ranging resolution:
0.1mm
Long stability:
≤0.1%FS/ yea
Protection class:
IP67
강조하다:

고온 용량 레벨 센서

,

보일러 레벨 모니터링 용량 레벨 센서

,

고압 용량 레벨 센서

지불 및 배송 조건
최소 주문 수량
1pcs
가격
Dollar+56~256+USD
포장 세부 사항
각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다.
배달 시간
5~8일
지불 조건
인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램, L/C (신용장)
공급 능력
1000개 부분 / 부분마다 교섭할 수 있는 주
관련 제품
저희와 연락
86--17719566736
지금 연락하세요
제품 설명
보일러 수위 모니터링용 고온 고압 내식성 정전 용량형 레벨 센서
제품 사양
속성
측정 범위 0.1~3m
압력 범위 -0.1MPa~32MPa
정전 용량 감지 범위 10PF~500PF
공급 전압 5~36 V DC
출력 신호 4-20mA/RS485
측정 정확도 레벨 0.1、0.2 、0.5 、1
환경 온도 -40~85℃
범위 분해능 0.1mm
장기 안정성 ≤0.1%FS/ year
보호 등급 IP67
제품 설명
일반 설명

고온 고압 내식성 정전 용량형 레벨 센서는 보일러 수위 모니터링 응용 분야를 위해 특별히 설계되었습니다. 극한 조건을 견딜 수 있도록 설계된 이 센서는 고온, 고압 보일러 시스템에서 안정적이고 정확한 레벨 측정을 제공합니다. 부식 방지 구조는 정확한 실시간 레벨 데이터를 통해 작동 안전과 효율성을 유지하면서 장기적인 성능을 보장합니다.

주요 특징
  • 쉬운 시스템 통합을 위한 Modbus 프로토콜
  • 움직이는 부품이나 탄성 부품이 없는 간단하고 유지 보수가 필요 없는 디자인
  • 유연한 시스템 구성을 위한 여러 신호 출력 옵션
  • 온도, 액체 비중 또는 용기 모양/압력의 영향을 받지 않는 정확한 측정
  • 산 및 알칼리를 포함한 강한 부식성 액체 측정에 이상적
  • 포괄적인 과전류, 과전압 및 전원 공급 장치 극성 보호
  • 선택적 무선 원격 전송 기능
  • 모든 액체 매체와 호환
기술 사양
  • 감지 범위: 0.1~3m
  • 정전 용량 측정 범위: 10PF~500PF
  • 정확도: 0.1급, 0.2급, 0.5급, 1급
  • 압력 범위: -0.1MPa~32MPa
  • 프로브 온도 저항: -50~250℃
  • 주위 온도: -40~85℃
  • 보관 온도: -55℃~+125℃
  • 출력 신호: 4~20mA, 485 통신
  • 무선 통신 거리: <200미터(선택적 배터리 전원 공급 장치 3.3-36V)
  • 전원 공급 전압: 5~36V DC
  • 재질: 316 스테인리스 스틸, 1Gr18Ni19Ti 또는 PTFE
  • 장기 안정성: ≤0.1%FS/year
  • 온도 드리프트: ≤0.01%FS/℃ (0~70℃ 범위)
  • 방폭 등급: ExibIICT6
  • 보호 수준: IP67
제품 구조

정전 용량 액체 레벨 센서는 센서 프로브와 송신기의 두 가지 주요 구성 요소로 구성됩니다. 구조는 응용 프로그램 요구 사항에 따라 다릅니다.

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 0

A: 용기 또는 측정 튜브로 확장되는 센서 프로브

B & C: 장비 인터페이스를 위한 기상 및 액상 연결 플랜지

D: 센서 전극과 정전 용량을 형성하는 측정 실린더

E: 측정 정확도를 유지하기 위한 주기적인 청소를 위한 배출 플랜지

F: 정전 용량 변화를 4-20mADC 표준 신호로 변환하는 송신기

중요: 송신기와 측정 튜브 사이의 밀봉 부분에는 중요한 밀봉이 포함되어 있습니다. 누출 또는 사고를 방지하기 위해 제조업체의 승인 없이 분해하지 마십시오.
디스플레이 인터페이스
고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 1
배선 구성

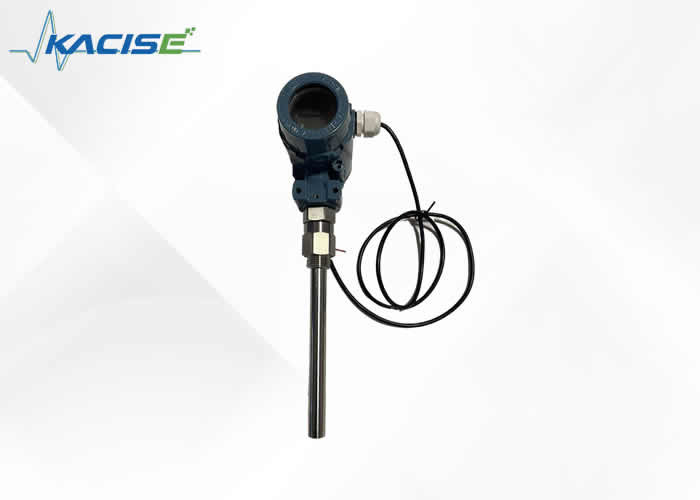

KSLV606 디스플레이 모델은 두 가지 배선 방식을 지원합니다.

RS485 연결:

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 2

4-20mA 연결:

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 3 고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 4

설치 참고 사항: 액위 변동으로 인한 측정 오류를 방지하기 위해 항상 기상 밸브를 먼저 열고 액상 밸브를 엽니다. 케이블 연결이 안전하고 부식 방지 기능이 있는지 확인하십시오. 정기적인 유지 관리에는 주기적인 배수(오염된 매체의 경우 주 1~2회, 깨끗한 매체의 경우 월 1회)가 포함됩니다.

일반적인 송신기 배선 방식:

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 5 고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 6 고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 7
설치 가이드

표준 설치:

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 8

가스-액체 상 플랜지를 개스킷과 볼트로 장비 플랜지에 연결합니다. 설치 전에 배출 파이프가 깨끗하고 밀봉 표면이 손상되지 않았는지 확인하십시오.

참고: 유지 관리가 용이하도록 계측기와 장비 플랜지 사이에 밸브를 추가합니다.

보일러 전용 설치:

고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 9

특수 방열 구조는 송신기를 고온으로부터 보호합니다. 송신기가 아래쪽에 위치하도록 올바른 방향을 확인하십시오.

보정 절차
고 온도 및 고압 부식 저항 용량 레벨 센서 보일러 레벨 모니터링 10
  1. 눈금이 있는 투명 파이프, 정밀 전류계, 고무 마개 및 테스트 매체 준비
  2. 파이프를 액상 포트에 연결하고 배수를 막고 기상을 열어두고 전류계를 연결합니다.
  3. 0%, 25%, 50%, 75%, 100% 레벨에서 매체를 추가하여 전류계 판독값을 예상 4mA, 8mA, 12mA, 16mA 및 20mA 출력과 비교합니다.
문제 해결 가이드

디스플레이에 0이 표시됨: 24V 전원 공급 장치, 단락 또는 품질 문제에 대한 송신기를 확인하십시오.

전류가 4mA 미만: 액위 위치, 송신기 조정 또는 잠재적 결함을 확인합니다.

전류가 25mA 초과: 송신기 회로 단락 또는 과도한 전류 조정을 확인합니다.

디스플레이 변동: 실제 액위 안정성, 연결 품질 또는 송신기 문제를 검사합니다.

디스플레이 변경 없음: 송신기 기능을 테스트하고 파이프 막힘 또는 연결 끊김을 확인합니다.

느린 응답: 불순물에서 센서를 청소하거나 부분적인 기상 막힘을 확인합니다.

측정 팁: 항상 전압계를 전원 라인 단자에 연결하여 24V 전원 공급 장치를 테스트하십시오.

중요한 주의 사항
  1. 설치 전에 제품 문서를 확인하십시오.
  2. 장비와의 인터페이스 호환성을 확인하십시오.
  3. 배선 지침을 정확히 따르십시오.
  4. 주의해서 다루십시오 - 분해하거나 충격을 가하지 마십시오.
  5. 이상 발생 시 사용을 중단하고 조사하십시오.
  6. 서늘하고 건조한 상태에서 원래 포장 상태로 보관하십시오.
  7. 취급 중 센서 손상을 방지하십시오.
  8. 낙뢰 보호 조치를 구현하십시오.
  9. 송신기 케이싱 접지(저항 <4Ω)
  10. 485 통신에 대해 인증된 안전 장벽을 사용하십시오.
  11. 안전 장벽 설치 요구 사항을 따르십시오.
  12. 위험 지역에서 적절한 전원 변압기를 사용하십시오.
제품 선택 가이드
지능형 정전 용량 유체 레벨 게이지용 KSLV 선택 표
제품 유형 605(디스플레이 모델 없음)
606(디스플레이 모델 없음)
출력 신호 LED 디스플레이가 있는 4-20mA 신호 출력
RS485 출력
측정 범위 L500(500mm)
L800(800mm)
L1000(1000mm)
Lxxx(사용자 정의 길이)
측정 매체 물, 디젤 또는 기타 지정된 매체
구성 예 KSLV 605 4-20mA L800 물 NA
