정확 한 물 수준 측정기 다양한 응용 프로그램 및 시나리오를 위해 완벽

수심수 는 무엇 입니까? 수심수 의 적용 시나리오 및 설치

물 수준 측정기란 무엇인가요?
수준 측정기는 강, 호수, 저수지, 관개 운하 및 다른 물체의 수준을 자동으로 측정하고 기록하는 데 사용되는 장치입니다.그것은 또한 "유체 레벨 측정기"또는 "유체 표면 측정기"라고 불립니다.그 원리는 다양한 센서를 통해 수면 변화량을 측정 가능한 물리적 양으로 변환하여 수면 모니터링 및 기록을 실현하는 것입니다.아래 에는 물 수준 측정 장치 의 몇 가지 일반적 인 종류 와 그 원칙 들 이 있다.:
레이더 수면 측정기:마이크로파 신호를 방출합니다. 신호가 물 표면에 닿으면 신호의 일부가 반사됩니다. 수신기가 반사 신호를 수신한 후,물 표면과 레이더 수면 측정기 사이의 거리를 신호의 왕복 시간에 따라 계산합니다., 따라서 수면 높이를 결정합니다.
초음파 수면 측정기:이 기계 는 초음파 펄스를 사용 하여 물 표면 에서 장치 까지의 거리를 측정 하고 그 다음 물 수치를 계산 합니다. 물 표면 과 접촉 하지 않고 물 질 에 덜 영향을 받습니다,다양한 환경에 적합합니다.
물수준 측정기의 적용 시나리오:
물 보존 프로젝트:저수지, 덤비, 강, 호수, 관개 부지 등의 수준 모니터링에 사용됩니다.수자원의 계획 및 이용을 합리적으로 정리하고 수자원 프로젝트의 안전한 운영을 보장하기 위해 수자원 부서를 돕는 것, 물 저장 및 배수 계획 및 강의 홍수 통제 및 관개 작업과 같은 것입니다.
산업 생산:화학, 전력, 식품 및 음료와 같은 산업에서 다양한 원자로, 저장 탱크, 보일러 및 기타 컨테이너의 액체 레벨 모니터링 및 제어에 사용됩니다.생산 과정의 안전과 안정성을 보장하고 비정상적인 액체 수치가 유발하는 생산 사고 및 제품 품질 문제를 예방합니다..
환경 모니터링:지하수, 습지, 바다 등의 수면 변화 모니터링, 환경 연구 및 보호에 대한 데이터 지원, 예를 들어 지하수의 역동적 상황을 이해하는,습지 생태계의 수면 변화의 식물과 동물에 미치는 영향과 해수면 상승 문제
선박 및 수로 관리:수로 깊이 측정 및 잠수 해수준 통제, 선박의 항해 안전 및 선박의 효율성 확보 및 선박의 부착 등 사고 예방을 위한 데이터를 제공하는 것
시립 공학:도시 물 공급 및 배수 시스템의 물 수준 모니터링에 사용됩니다. 물 공급 저수지, 물 탑, 깨끗한 물 연못, 하수 펌프 스테이션의 물 수준 통제와 같은 것입니다.강수 펌프도시 물 공급 및 배수 시스템의 정상적인 운영을 보장하고 도시 물 침수를 방지합니다.
수면 측정기의 설치:
아래와 같이 몇 가지 일반적인 수면 측정기들에 대한 설치 단계와 예방 조치를 설명합니다.
레이더 수면 측정기:
설치 위치 선택:개방적이고 방해받지 않는 위치를 선택하십시오. 레이더 빔의 전파 경로에 다리, 나무, 건물 등과 같은 장애물을 피하십시오. 강, 저수지 등에 대해,그것은 해변에 안정적인 위치에 설치되어야 합니다, 그리고 수면 변화의 범위는 수면 수위가 가장 낮을 때 여전히 효과적으로 측정 할 수 있는지 확인해야합니다.장치가 정상적으로 설치될 수 있고 신호 전송이 영향을 받지 않도록 공간의 크기와 우물 머리 구조에 주의를 기울여야 합니다..
설치 높이 결정:측정 요구 사항 및 현장 실제 상황에 따라 레이더 수면 측정기의 설치 높이를 결정합니다. 일반적으로,수면 변동이 측정에 미치는 영향을 피하기 위해 안테나가 수면으로부터 일정 거리에 있어야 합니다., 그러나 측정 정확도에 영향을 미치지 않도록 너무 높지 않아야합니다.
설치 방법: 레이더 수준 측정기는 일반적으로 브래킷 설치 또는 벽에 장착 된 설치를 채택합니다. 브래킷을 설치하면,장착 장치의 무게와 외부 환경의 영향을 견딜 수 있도록 고정 장치가 단단하고 안정적이어야 합니다.; 벽에 장착된 경우, 벽이 장치의 무게를 견딜 수 있도록 적절한 벽을 선택하고 설치 지침에 따라 고정합니다.
케이블 설치:케이블을 놓을 때 외부 힘에 의해 압축, 스트레칭 또는 마모되는 것을 피하십시오.그리고 동시에 케이블의 방수 및 지식에 주의를 기울여 케이블이 젖어 장치에 손상을 입히거나 안전 위험을 발생 방지하기 위해.
장치 디버깅:설치가 완료되면 레이더 수면수준 측정기를 디버깅해야 합니다. 측정 매개 변수를 설정하고, 제로 포인트와 범위를 캘리브레이트하는 것,신호 강도와 안정성을 확인, 등, 장치가 정상적으로 작동하고 물 수치를 정확하게 측정 할 수 있는지 확인하기 위해.
초음파 수면 측정기:
설치 위치:물 표면이 비교적 평온하고 물 흐름에 방해가 되지 않는 곳을 선택하고 동시에 물 입구 근처에 설치하는 것을 피하십시오.많은 양의 거품이 생성되는 물 출구 또는 장소, 초음파의 전파와 반사 작용을 방해하지 않도록; 설비 높이는 측정 범위와 현장 조건에 따라 결정되어야 합니다.일반적으로 변환기가 물 표면에서 일정 거리에 있어야 한다고 요구합니다., 그러나 또한 반사 신호가 물 수위가 가장 낮을 때 여전히 수신 될 수 있도록 보장합니다.
설치 각도:초음파 수준 측정기의 변환기는 수면에 세로로 설치되어 초음파가 수직으로 방출되고 수신될 수 있도록 해야 합니다.측정 정확성 향상■ 설치 위치가 일정 기울기를 가지고 있다면 측정 결과를 그에 따라 수정해야 합니다.
고정된 방법:초음파 수심 측정기는 고리 고정 또는 플랜지 연결 등을 통해 선택한 위치에 설치 될 수 있습니다.설비의 단단함을 보장하고 작동 과정에서 장치가 흔들거나 이동하는 것을 방지합니다..
방수 처리:기기의 인터페이스 및 케이블 연결에 수질 처리 가 이루어져야 하며, 기기에 수분이 침투하여 손상을 입는 것을 방지해야 합니다.습한 환경에서 장기적으로 설치되는 위치 또는 물로 침수될 수 있는 위치, 방수 덮개 또는 밀폐제를 사용하는 것과 같은 추가 방수 조치를 취해야합니다.
캘리브레이션 및 디버깅:설치가 완료되면 초음파 수면 측정기가 측정 매개 변수를 설정하고, 이득과 실명 영역 등을 조정하는 등 정렬 및 디버깅이 필요합니다.다른 측정 환경과 요구 사항에 적응하기 위해동시에 실제 측정과 비교를 통해 장치의 측정 정확성과 안정성을 확인합니다.

초음파 수심수 시리즈

수준 센서 선택 테이블
제품 모델	그림	성능 매개 변수
KUS3000 M18		측정 범위: 1m 출력: 4~20mA/NPN/PNP/RS485 보호급: IP65 공급 전압: 13-30V 특징: 재료 지원 사용자 정의 재료: 니켈 접착 구리 온도: -25~70°C 정확도: 0.5%~1%
KUS3000 M30-Type1		측정 범위: 2m 출력: 4~20mA/NPN/PNP/RS485 보호급: IP65 공급 전압: 13-30V 특징: 재료 지원 사용자 정의 재료: 니켈 접착 구리 온도: -25~70°C 정확도: 0.5%~1%
KUS3000 M30-Type2		측정 범위: 4m 출력: 4~20mA/NPN/PNP/RS485 보호급: IP65 공급 전압: 13-30V 특징: 재료 지원 사용자 정의 재료: 니켈 접착 구리 온도: -25~70°C 정확도: 0.5%~1%
KUS3000 M30-Type3		범위: 6m/12m 출력: 4~20mA/NPN/PNP/RS485 보호급: IP65 공급 전압: 13-30V 특징: 재료 지원 사용자 정의 재료: 니켈 접착 구리 온도: -25~70°C 정확도: 0.5%~1%

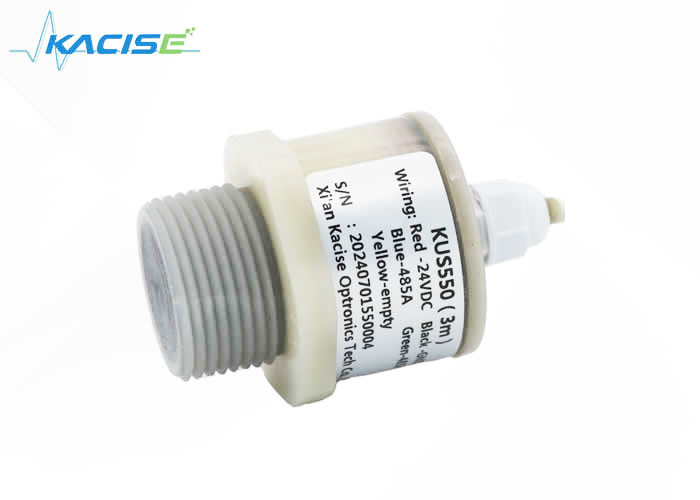

KUS550핫 판매)		측정 범위: 0.8m~4m 출력: 4~20mA/NPN/PNP/RS485/0-3V,0-5V 보호 수준: IP68 공급 전압: 3.3-30V 성질: 채식 접착제 산과 알칼리 저항성 소재: PVDF 온도: -40~85°C 정확도: 0.5%~1%

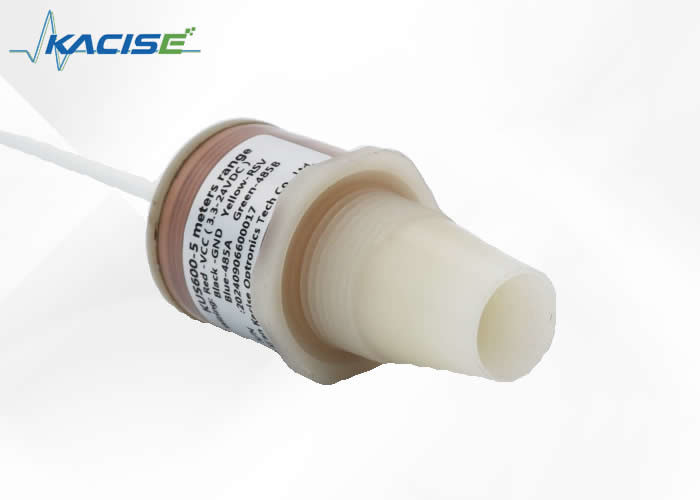

KUS600 ((고비용 성능 모델)		범위: 5m 출력: 4~20mA/NPN/PNP/RS485/0-3V,0-5V 보호 수준: IP68 전원 공급 전압: 3.3-24V 성질: 채식 접착제 산과 알칼리 저항성 소재: PVDF 온도: -40~85°C 정확도: 0.5%~1%

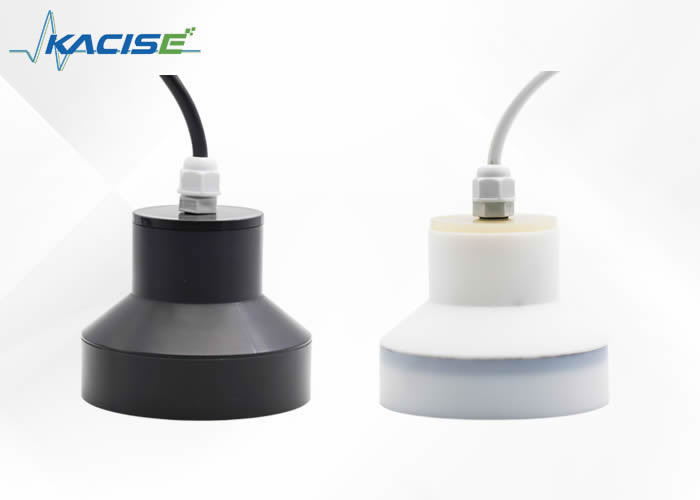

KUS630넓은 범위)		측정 범위: 6m~30m 출력: 4~20mA/NPN/PNP/RS485/0-3V,0-5V 보호 수준: IP68 공급 전압: 3.3-24V 성질: 채식 접착제 산과 알칼리 저항성 재료: PTFE/PVC 온도: -40~85°C 정확도: 0.5%~1%
KUS640 (디스플레이와 함께)		범위: 30m (다른 범위에 따라 사용자 정의 될 수 있습니다) 출력: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V 보호 클래스: 디스플레이 기기 IP65, 프로브 IP68 공급 전압: 3.3-30V 특징: 디스플레이가 회전 할 수 있습니다. 재료: 머리의 껍질: 금속 알루미늄, 탐사물질: PVDF/PTFE/PVC 온도: -40~85°C
KUS650 (뜨거운 무선 모델)		범위: 30m (다른 범위에 따라 사용자 정의 될 수 있습니다) 출력: 4G/Lora/GPRS/NB 보호 클래스: 디스플레이 기기 IP65, 프로브 IP68 공급 전압: 3.6V 특징: 무선 재료: 머리의 껍질: 금속 알루미늄, 탐사물질: PVDF/PTFE/PVC 온도: -40~85°C 정확도: 0.5%~1%

레이더 수준 측정기 시리즈

제품 모델	그림	성능 매개 변수
KLD801		측정 매개체: 액체, 부식성 측정 범위: 0.05m ~ 10/20/30/60/100m 프로세스 연결: G11⁄2A / 11⁄2NPT 스라인/플랜지 ≥DN40 공정 온도: -40 ~ 80°C 공정 압력: -0.1 ~ 0.3MPa 안테나 크기: 32mm 렌즈 안테나 안테나 재료: PTFE 정확도: ±2mm 보호 수준: IP67 중앙 주파수: 80GHz 전원 공급원: 2선 /DC24V 4선 /DC12~24V 4선 시스템 /AC220V 껍질: 알루미늄/플라스틱/강철 신호 출력: 2선 /4... 20mA/HART 프로토콜 4선 시스템: 4... 20mA/ RS485 Modbus
KLD802		측정 매개체: 부식성이 없는 액체, 약간 부식성이 있는 액체 측정 범위: 0.1m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥DN80 공정 온도: -40 ~ 110°C 공정 압력: -0.1 ~ 1.6MPa 안테나 크기: 32mm 렌즈 안테나 안테나 재료: PTFE 정밀: ±2mm (35m 이하의 측정 범위) ±5mm (측정 범위 35m-100m) 보호 수준: IP67 중앙 주파수: 80GHz 전원 공급원: 2선 /DC24V 4선 /DC12~24V 4선 시스템 /AC220V 외부 껍질: 알루미늄/무연강 신호 출력: 2선 /4... 20mA/HART 프로토콜 4선 4... 20mA/RS485 모드버스
KLD803		측정 매개체: 강한 부식 액체, 증기, 폼 측정 범위: 0.1m ~ 10/20/30/60/100m 프로세스 연결: 플랜지 ≥DN50 공정 온도: -40 ~ 130°C 공정 압력: -0.1 ~ 2.5MPa 안테나 크기: 34mm 렌즈 안테나 (플랜지 크기에 따라) 안테나 재료: PTFE 정밀: ±2mm (35m 이하의 측정 범위) ±5mm (측정 범위 35m-100m) 보호 수준: IP67 중앙 주파수: 80GHz 전원 공급원: 2선 /DC24V 4선 /DC12~24V 4선 시스템 /AC220V 외부 껍질: 알루미늄/무연강 신호 출력: 2선 /4... 20mA/HART 프로토콜 4선 4... 20mA/RS485 모드버스
KLD804		측정 매개체: 강한 부식 액체, 증기, 폼 측정 범위: 0.1m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥DN50 공정 온도: -40 ~ 130°C 공정 압력: -0.1 ~ 1.0MPa 안테나 크기: 76mm 렌즈 안테나 안테나 재료: PTFE 정확도: ±2mm 보호 수준: IP67 중앙 주파수: 80GHz 전원 공급원: 2선 /DC24V 4선 /DC12~24V 4선 시스템 /AC220V 껍질: 알루미늄/플라스틱/강철 신호 출력: 2선 /4... 20mA/HART 프로토콜 4선 4... 20mA/RS485 모드버스
KLD805		측정 매개체: 강한 부식 액체, 증기, 폼, 고온 및 고압 측정 범위: 0.1m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥DN80 공정 온도: -40 ~ 200°C 공정 압력: -0.1 ~ 2.5MPa 안테나 크기: 76mm 렌즈 안테나 (프랑스 크기에 따라 사용자 정의) 안테나 재료: PTFE/ 통합 채식 정확도: ±2mm 보호 수준: IP67 중앙 주파수: 80GHz 전원 공급원: 2선 /DC24V 4선 /DC12~24V 4선 /AC220V 껍질: 알루미늄/플라스틱/강철 신호 출력: 2선 /4... 20mA/HART 프로토콜 4선 4... 20mA/RS485 모드버스
KLD806		측정 매체: 고체, 저장 용기, 공정 용기 또는 강한 먼지 상황 측정 범위: 0.3m~10/20/30/60/100m 프로세스 연결: 플랜지 ≥DN100 공정 온도: -40 ~ 110°C 공정 압력: -0.1 ~ 0.3MPa 안테나 크기: 76mm 렌즈 안테나 + 보편적인 정화 (또는 정화 없이) 안테나 재료: PTFE 정확도: ±5mm 보호 수준: IP67 중앙 주파수: 80GHz 전원 공급원: 2선 /DC24V 4선 /DC12~24V 4선 /AC220V 껍질: 알루미늄/플라스틱/강철 신호 출력: 2선 /4... 20mA/HART 프로토콜 4선 4... 20mA/RS485 모드버스
KWL801		측정 매체: 물 측정 범위: 0.1m ~ 65m 장착 방법: 브래킷 또는 스라인 전원 공급: 9~36VDC 출력: RS485 안테나 크기: 42mm 렌즈 안테나 안테나 재료: 플라스틱 케이스 재료: 플라스틱 정확도:±2mm

용량 물 수준 측정기

제품 모델	그림	성능 매개 변수
KSLV605		탐지 범위: 0.1~3m 정밀도: 0.5%~1% 온도 저항: -50~250°C 실내 온도: -40~85°C 보관 온도: -55°C ~ +125°C 압력 범위: -0.1MPa ~ 32MPa 출력 신호: 4~20mA/RS485 통신 전원 공급 전압: 5~36V DC 액체 수준표 재료: 304/316 스테인리스 스틸, 1Gr18Ni19Ti 또는 PTFE 폭발성 클래스: EXIBIICT6 보호 수준: IP67
KSLV605디스플레이와 함께)		탐지 범위: 0.1~3m 정밀도: 0.5%~1% 온도 저항: -50~250°C 실내 온도: -40~85°C 보관 온도: -55°C ~ +125°C 압력 범위: -0.1MPa ~ 32MPa 출력 신호: 4~20mA/RS485 통신 전원 공급 전압: 5~36V DC 액체 수준표 재료: 304/316 스테인리스 스틸, 1Gr18Ni19Ti 또는 PTFE 폭발성 클래스: EXIBIICT6 보호 수준: IP67
KSLV605무선)		탐지 범위: 0.1~3m 정밀도: 0.5%~1% 온도 저항: -50~250°C 실내 온도: -40~85°C 보관 온도: -55°C ~ +125°C 압력 범위: -0.1MPa ~ 32MPa 출력 신호: 무선 출력 타입 액체 레벨 미터 통신 거리는 200m 미만 전원 공급 전압: 3.3-36V (배터리 전원 선택) 액체 수준표 재료: 304/316 스테인리스 스틸, 1Gr18Ni19Ti 또는 PTFE 폭발성 클래스: EXIBIICT6 보호 수준: IP67
