원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KUF100

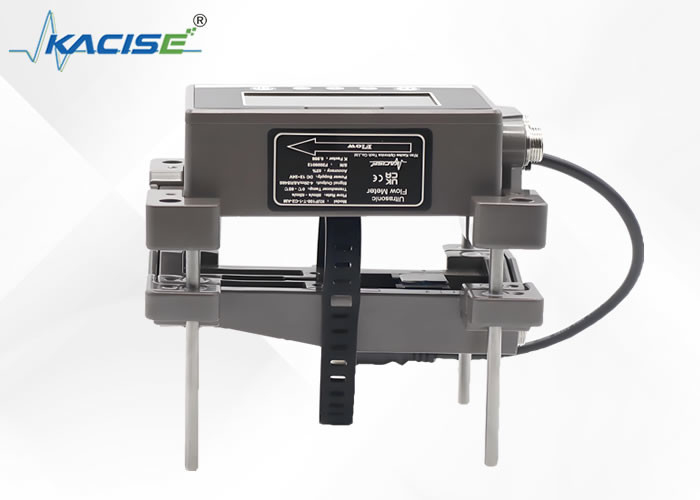

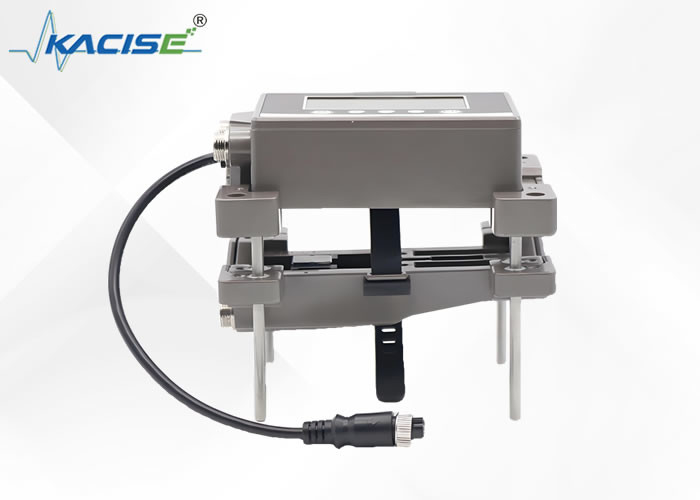

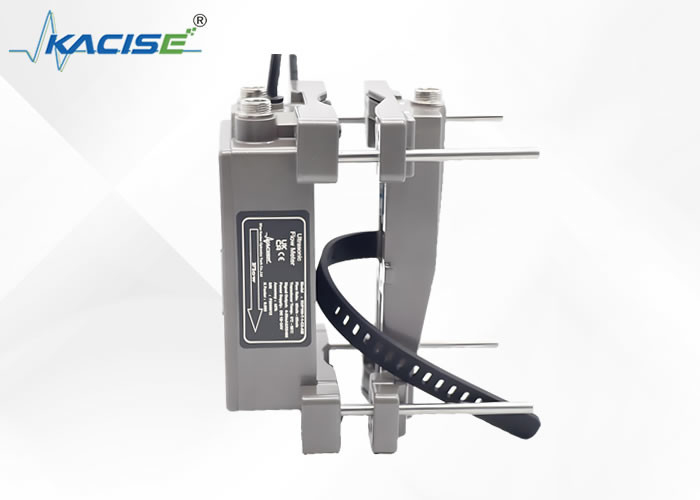

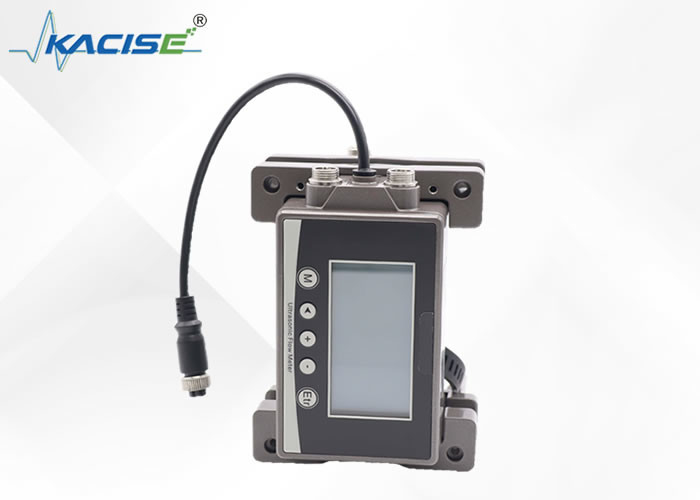

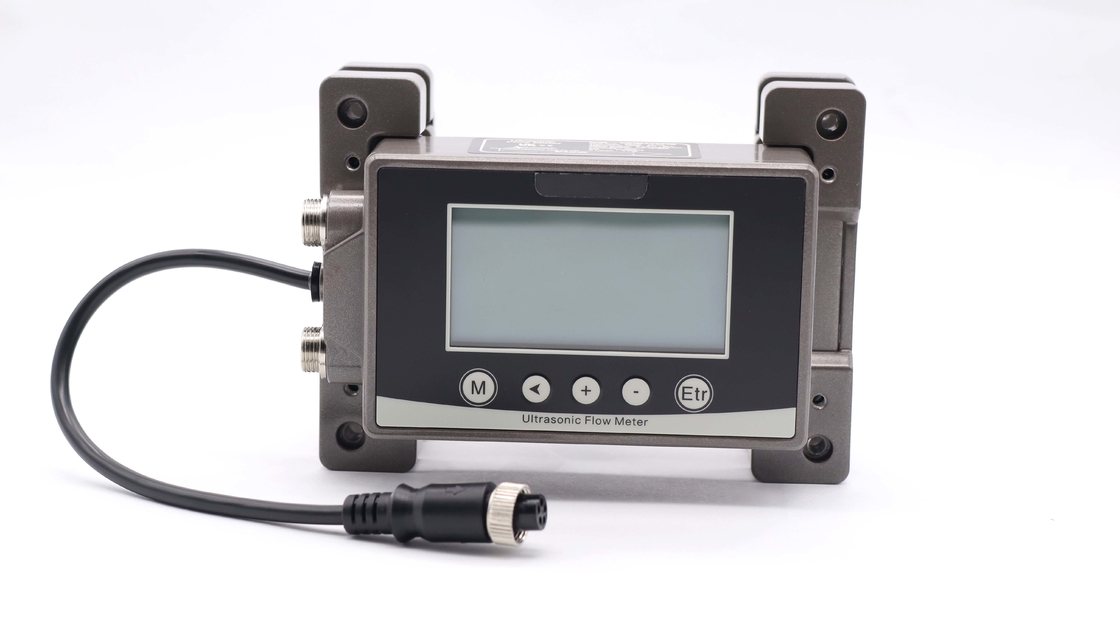

KUF100 초음파 흐름 측정기는 시간 차이 방법을 사용하여 작동합니다.그것은 유체를 통해 초음파 신호를 보내고 수신하고 하류와 상류 방향에서 이러한 신호의 전파 시간에 차이를 측정하여 흐름 속도를 계산합니다.이 방법은 잠복된 입자 또는 거품으로 유체를 정확하게 측정 할 수 있으며 유체의 전도성에 영향을받지 않습니다.
| 지원 된 파이프 재료 | 스테인리스 스틸, 철, 청동, 알루미늄, PVC, PP, PVDF 및 기타 딱딱한 플라스틱 파이프 |
| 지원되는 액체 매개체 | 물 또는 기타 (고체 입자와 불순물이 없는 단일) |
| 지원 중온도 | 0-75°C (표면에서 얼지 않는, 높은 온도, 버전 사용자 정의) |
| 기본 낮은 흐름 절단 | 0.1m/s |
| 표시 방법 | 256*128 백글라이트 LCD |
| 반응 시간 | 0.5~60세 |
| 정확도 클래스 | ±2%, 캘리브레이션 후 최대 ±1% |
| 데이터 저장 기간 | 300 밀리초 |
| 메모리 백업 | EEPROM (데이터 저장 기간: 10년 이상, 데이터 읽기/쓰기 빈도: 100만회 이상) |
| 전원 및 I/O 커넥터 | M12 항공 플러그 |
| 출력 | 4~20mA |
| 의사소통 | 모드버스 RS485 |
| 선택적 출력 | OCT (펄스 출력) / 1개의 릴레 경보 |
| 전원 공급 | 10~24V VDC |
| 전력 | 3W |
| 회로 보호 | 전력 반전 보호, 전력 급증 보호 |
| 각 출력 단회로 보호, 각 출력 급증 보호 | |
| 보호 수준 | IP65 |
| 환경 온도 | -10~60°C (냉면 없이) |
| 상대 습도 | 35~85% RH (비 응축) |
| 진동 저항 | 10 ~ 55 Hz, 이중 진폭 1.5mm, XYZ 축에 각각 2시간 |
| 충격 저항 | 100m/s2 16 ms 펄스, X, Y, Z 축 각 1000 번 |
| 미터 재료 | 알루미늄 합금, 산업용 플라스틱 |
| 케이블 길이 | 표준 2미터 (PT1000 표준 9미터) |
| 파이프 지름 | 상단 한계 흐름 값 (L/min) |
| 15 | 60 L/min |
| 20 | 100 L/min |
| 25 | 200 L/min |
| 32 | 300 L/min |
| 40 | 400 L/min |
| 50 | 600 L/min |
| 65 | 1000 L/min |
팁: 가장 작은 측정 가능한 파이프 섹션의 내부 지름은 12mm보다 크거나 같습니다.
DN15-40
DN50-65
| 코드 | 정의 |
| 파이프 지름: DN15-DN65mm | |
| 범위: 0.03m/s-10m/s | |
| 정확성: ±2% (정정화 후 1%) | |
| 측정 매개체: 물/다른 것 (고체 입자와 불순물이 없는 단일 매개체) | |
| 전원 공급: 10~24VDC/1A | |
| 센서 작동 온도: 0~115°C | |
| 다른: 2미터 케이블 표준 | |
| 열 미터: PT1000 온도 센서 한 쌍; 온도 센서의 한쪽 끝은 미터에 있으며 다른 끝은 표준 9m 케이블입니다. | |
| 파이프 직경 | |
| S | DN15-DN40 |
| T | DN50-DN65 |
| 미터 타입 | |
| 1 | 초음파 흐름계 |
| 2 | 초음파 냉 (열) 미터 |
| 센서 타입 | |
| C2 | 0~65°C |
| C2U | 0~115°C |
| 출력4개 중 2개를 선택할 수 있습니다. | |
| A | 4~20mA |
| M | 모드버스 |
| 오 | 해외지역 (주파수) |
| R | 1 릴레이 |
| PT1000 온도 센서 케이블 길이 | |
| P | 온도 센서 케이블 길이는 다른 끝에서 9m |
| P ((15) | 온도 센서 케이블 길이는 다른 끝에 15m |
| P ((25) | 온도 센서 케이블 길이는 다른 끝에 25m |
예를 들어:
초음파 흐름계, 범위 DN15-DN40, 온도 범위 0-65°C, 4-20mA와 RS485 출력, 표준 케이블 길이 2m.
초음파 냉 (열) 미터, 범위 DN15-DN40, 온도 범위 0-115°C, 4-20mA와 RS485 출력, 표준 케이블 길이 2m; PT1000 온도 센서 쌍;온도 센서의 한쪽 끝은 미터에 있습니다., 케이블의 다른 끝은 표준 9m입니다
부록:KUF100 울트라소닉 흐름 미터 클램프 데이터 시트_v1...
