원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KDF1300
초음파 도플러 흐름계 는 도플러 효과 를 이용 하여 작동 합니다. 탐사선 은 위쪽으로 각도 를 둔 초음파 물결 을 방출 합니다. 이 물결 들 은 액체 를 통과 하고,거품이나 입자 같은 불순물을 포함할 수 있습니다 (액과 같은 속도로 움직인다고 가정합니다)초음파가 이 불순물들에 닿을 때 반사되는 파동은 도플러 주파수 변화 (Δf) 를 겪는다. 이 주파수 변화는 유체의 속도와 직분비된다.도플러 주파수 변화를 측정함으로써, 유체의 흐름 속도가 결정될 수 있다.
| 힘S위로 |
전원 공급 범위: 10.8VDC ~ 26.4VDC 12V 전력 소비: 45mA±1mA (약 0.54W) 24V 전력 소비: 26mA±1mA (약 0.62W) |
| 출력C특징 | RS485/ModBus 표준 프로토콜 |
| 측정P성과 |
흐름 속도 범위: ±0.03m/s~±5m/s (변용 가능 ±0.03m/s~±10m/s) 물 깊이 범위: 0.02~3m, 0.02~10m (주식하기 전에 최대 물 깊이 확인); 흐름 속도 정확도: ± 1% 흐름 속도 정확도: ±1~3% (측정 정확도는 현장 작업 환경에 따라 달라집니다.) 수심 정확도: ±3cm 흐름 속도 해상도: 1mm/s 온도 해상도: 0.1°C 수심 해상도: 1mm |
| 신체적P재산물 |
소재: POM 무게: 2.6±0.1kg 보호 수준: IP68 케이블: 공기 가이드 튜브와 함께 4 코어 보호 케이블, 공장 기본 길이 10 미터, 와이어 지름 8mm (다른 와이어 길이는 사용자 정의해야합니다). |
| 작업E환경 |
작동 온도: 0~60°C (냉동 상태가 아닌 상태) 저장 온도: -20~80°C 모래 함량: <20g/L 산성: pH 값은 6~8입니다. |

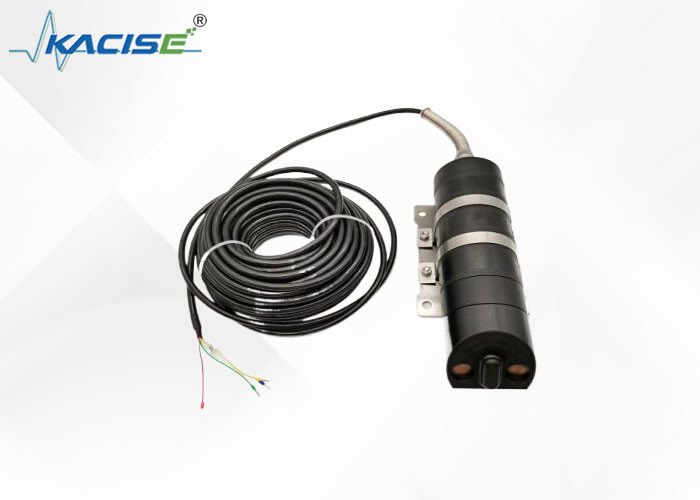

초음파 도플러 흐름계 (Ultrasonic Doppler flowmeter) 는 파이프, 운하 또는 강에서 물의 흐름을 측정하는 장치이다. 주로 다음과 같은 분야에서 사용됩니다.
전력선:
전원 공급 장치 (12V+ 또는 24V+) 의 양극에 연결된 빨간 선
전원 공급 장치의 음극에 연결된 녹색 전선 (12V- 또는 24V-);
신호 전선:
RS485A (T/R+) 에 연결된 흰 선
RS485B (T/R-) 에 연결된 노란 유선;
투명한 공기관:
※대기로부터 방해를 받지 않고 보관해야 하며, 설치 중에 보호에 주의해야 합니다.특히 힌팅 튜브를 통과 할 때 물의 침투를 방지하기 위해 힌팅 전에 테이프로 보호해야합니다. 물이 침투하면수심 오류 및 다른 현상을 일으킬 수 있습니다..
투명한 공기 통로는 접을 수 없으며, 튜브를 힌딩할 때 굽는 각도는 <90°가 될 수 없습니다.
