Place of Origin:
China (Mainland)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
Model Number:
TDLAS103

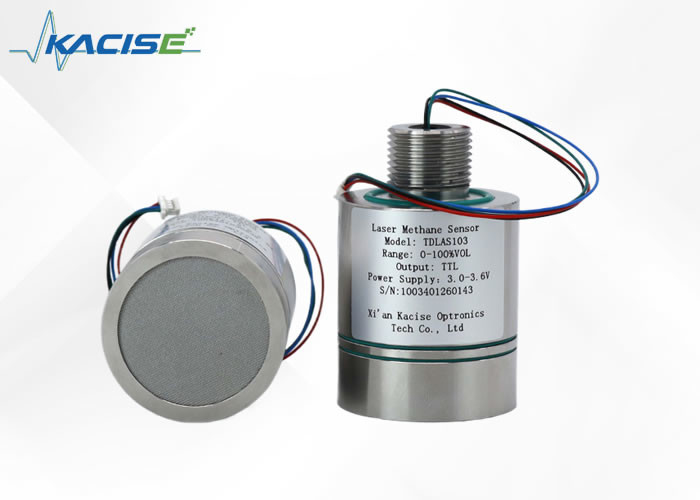

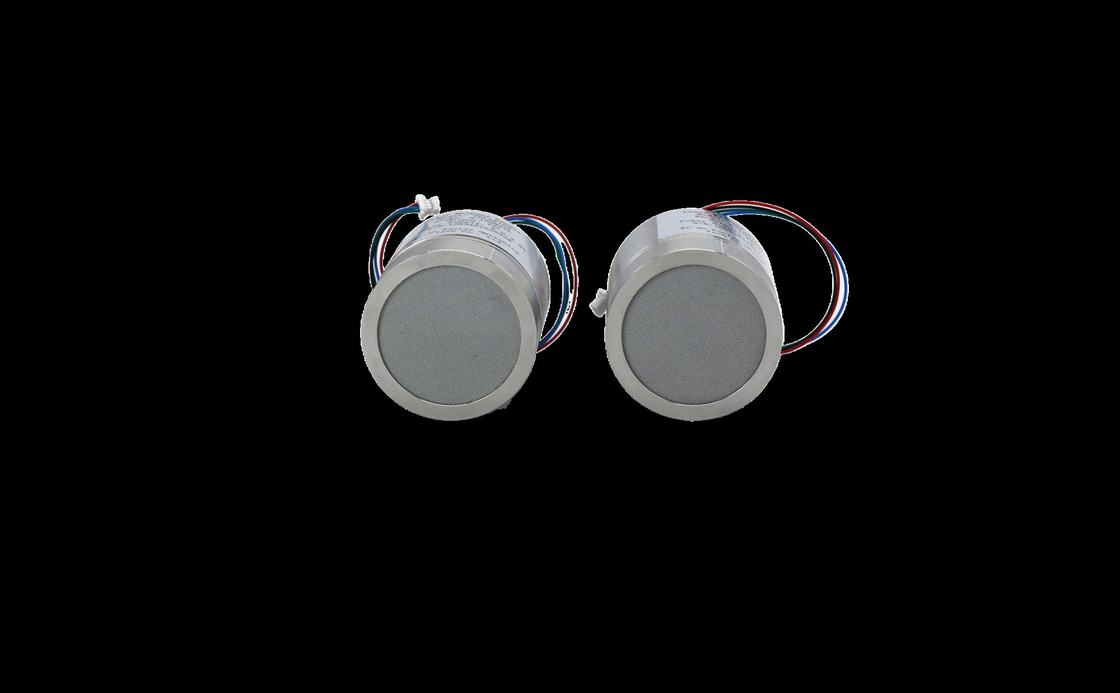

소개
3.3V 레이저 메탄 센서는 1653를 사용하는 조정 가능한 레이저 가스 흡수 분광 (TD-LAS) 을 기반으로 개발되었습니다.7nm 레이저로 특유의 "손자국 스펙트럼" 흡수로 메탄 가스를 감지합니다., 수증기 또는 다른 가스 간섭에 저항합니다. 직접 흡수 및 파장 변조 흡수 분광 기술의 조합에 기초하여,그리고 "N"형 광 경로 구조 설계, 긴 흡수 광 경로, 높은 감지 감도와 정확성레이저 및 광 전기 탐지 장치의 낮은 온도 성능을 선택하고 넓은 온도 온도 보상 수정 알고리즘, 환경 적응력이 강합니다. 표준 스레드 설치 인터페이스와 표준 통신 프로토콜 설계, 강한 공통점.
메탄 가스 모니터의 핵심 구성 요소로서, 제품은 지하 공간, 외식 산업,산업화학 산업 및 석탄 광산 및 기타 메탄 가스 누출 감지 경보.
특징
•높은 탐지 정확성
직선 및 파장 변조 기술, 접힌 광 경로 설계와 결합, 측정 오류 ≤±6% @25°C의 실제 값
•좋은 환경 적응력
넓은 온도 보상 수정 알고리즘, -40 ~ + 70 °C 응용 프로그램을 충족 할 수 있습니다
•강력한 반 간섭
메탄 "발자국 스펙트럼" 레이저 흡수 탐지 기술, 항중독, 항수증기 및 기타 가스 간섭;
•강력한 구조 보호
스테인레스 스틸 재료 설계, 폭발 방지 수준 Exia IIC T6 Ga를 충족
•저렴한 비용
장수, 낮은 전력 소비, 모듈형 설계, 쉽게 통합
크기
| 매개 변수 | T에크니컬난인디케이터 |
| 측정 가스 | 메탄 |
| 측정 원칙 | TD-LAS |
| 탐지 모드 | 분산 |
| 측정 범위 | 0~20% VOL (개인 조정 가능) |
| 측정 오류 @ 25°C | <+0.06%VOL,0-1%VOL <+6%진정한 값, 1~20% VOL |
| 낮은 탐지 한계 | 00.2% VOL |
| 최소 해상도 | 00.01% VOL |
| 반응 시간 | T90<15s |
| 작동 전압 | 3.0VDC ~3.6VDC |
| 평균 가동 전류 | < 30mA |
| 최고류 | <210mA |
| 출력 모드 | 표준 TTL 시리즈 포트 |
| 작동 온도 | -40°C ~ +70°C |
| 작동 습도 | 0 ~ 99% RH (연결) |
| 폭발 방지 표시 | 전차 IICT6 Ga |
| 내부 안전 매개 변수 | 유:3.3V II:50mA 피:0.250W Ci:20uF 리:3.14uH |
| 보호 수준 | IP66 |
| 제품 무게 | 255g |
| 제품 크기 | φ41.7mmx63.6mm |
a) 센서는 측정 된 메탄 농도, 측정 된 온도, 측정 된 압력, 레이저 신호 강도를 지속적으로 출력합니다.레이저 작동 온도 및 표준 TTL 직렬 포트를 통해 오류 코드
b) 레이저, 광 전기 탐지 장치 및 전압 안정 센서가 정상인지 감지 할 수있는 자기 테스트 기능이 있으며 결함 지점을 제거하는 데 도움이됩니다.
통신 인터페이스 및 정의
인터페이스 형태: SH1.0mm/4P
케이블 길이: 200mm
| 번호 | C냄새 | 난인터페이스d소멸 |
| 1 | 빨간색 | VCC |
| 2 | 검은색 | GND |
| 3 | 파란색 | RX |
| 4 | 녹색 | TX |
통신 프로토콜
(1) 통신 인터페이스 구성
UART 시리즈 포트: baud 속도: 115200, 데이터 비트: 8 비트,
스톱 비트: 1 비트, 패리티 비트: 체크 없이
(2) 통신 프로토콜 설명
| 바이트 순서 번호 | 함수 코드 | 바이트 번호 | 단위 | 예제 |
| 0 | 프레임 헤드 | 1 | - | A |
| 1-7 | 농도 | 7 | %VOL | +000.00 |
| 8 | 빈 공간 | 1 | - | |
| 9-13 | 실내 온도 | 5 | °C | +237 |
| 14 | 빈 공간 | 1 | - | |
| 15-21 | 대기 압력 | 7 | hPa | 1006.22 |
| 22 | 빈 공간 | 1 | - | |
| 23-27 | 빛의 강도 | 5 | - | +161 |
| 28 | 빈 공간 | 1 | - | |
| 29~35 | 이득 계수 | 7 | - | B+60 |
| 36 | 빈 공간 | 1 | - | |
| 37-38 | 오류 코드 | 2 | - | 00 |
| 39 | 빈 공간 | 1 | - | |
| 40-41 | Xor 체크 코드 | 2 | - | 3D |
| 42 | 수송물 반환 성격 | 1 | ||
| 43 | 라인 브레이크 문자 | 1 |
센서가 켜지면 사전 처리 기간 (6-10s) 을 거쳐 주기적으로 (1Hz) 고정 길이의 문자열을 출력하기 시작합니다. 문자열 형식은 위의 그림에서 나타납니다.
출력 문자열 분석 (사본):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: 프레임 헤드
+000.00: 메탄 농도 값, 열진자 두 자리 예약, 단위 %vol;
+240: 환경 온도, 단위 °C
1006.22: 환경 압력, 단위 hPa
16.1: 레이저 빛의 강도와 효과 범위 3.6 21.6;
006.0: 확대 요인, 정상 범위 1.0-126.0;
00: 결함 코드
01: 이상 광 신호; 02; 환경 온도 또는 압력 이상; 광 신호가 너무 강하다; 04 레이저 온도 이상;
05: 신호가 너무 약해
13: xor 체크 코드
오류 코드
| 오류 코드 | 의미 | 오류 코드 | 의미 |
| 0 | 센서가 제대로 작동합니다 | 3 | 레이저 신호가 강해 |
| 1 | 광탐지 신호가 비정상적이네요 | 4 | 레이저 온도 이상 |
| 2 | 온도 및 압력 센서 이상 | 5 | 레이저 신호가 너무 약해 |
주의 사항
a) 센서의 작동 전압은 3.3V이고, 일련 인터페이스 레벨은 3.3V입니다.
b) 센서는 정밀 광학 구성 요소를 포함합니다, 폭력 충돌을 피하십시오.
c) 작업 환경 조건: -40°C ~ +70°C
d) 상대 습도 0~99% RH (비 응축)
참고: 센서의 작동 전압은 3.3V입니다. 센서를 손상시키지 않기 위해 3.6VDC를 초과하는 전원 공급 전압을 센서에 연결하는 것은 금지되어 있습니다.
