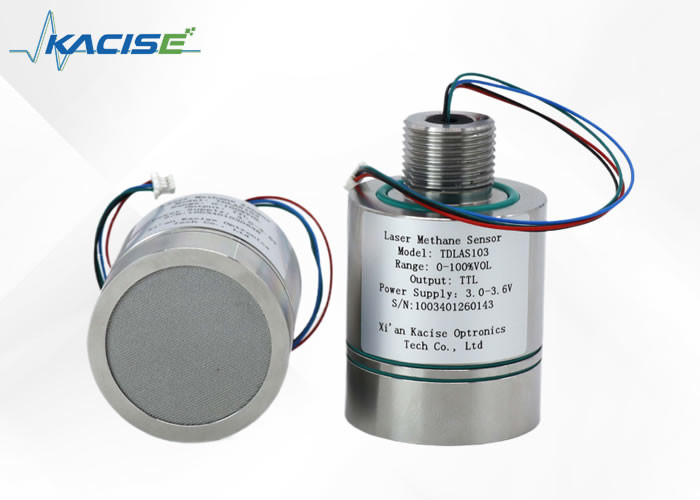

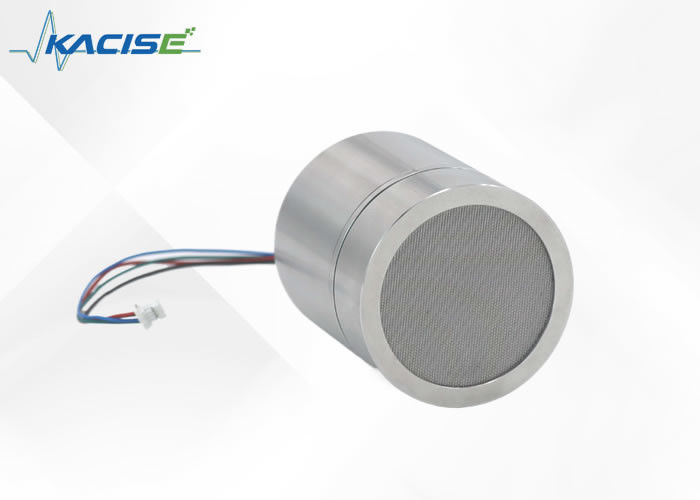

IP66 보호 수준 폭발 방지 가스 탐지 센서 위험 환경,평균 작동 전류 < 30mA

소개

이 3.3V 메탄 센서는 TD-LAS 기술을 사용하여 개발되었으며, 1653.7nm 레이저를 활용하여 특유의 흡수 스펙트럼을 기반으로 메탄을 감지합니다.수증기 및 다른 기체로부터의 간섭에 면역센서는 "N"형 광학적 설계와 직접 및 파장 변조 흡수 기술을 결합하여 긴 광학적 경로와 뛰어난 감도를 제공합니다.낮은 온도 레이저와 광 탐지 장치와 함께 온도 보상 알고리즘을 사용하여 강력한 환경 적응력을 보장합니다.표준 스레드 설치 인터페이스와 통신 프로토콜으로 매우 다재다능합니다. 지하 공간, 레스토랑,산업 현장, 석탄 광산.

특징

•높은 탐지 정확성

직선 및 파장 변조 기술, 접힌 광 경로 설계와 결합, 측정 오류 ≤±6% @25°C의 실제 값

•좋은 환경 적응력

넓은 온도 보상 수정 알고리즘, -40 ~ + 70 °C 응용 프로그램을 충족 할 수 있습니다

•강력한 반 간섭

메탄 "발자국 스펙트럼" 레이저 흡수 탐지 기술, 항중독, 항수증기 및 기타 가스 간섭;

•강력한 구조 보호

스테인레스 스틸 재료 설계, 폭발 방지 수준 Exia IIC T6 Ga를 충족

•저렴한 비용

장수, 낮은 전력 소비, 모듈형 설계, 쉽게 통합

크기

기술 매개 변수:

응용 프로그램:

a) 센서는 측정 된 메탄 농도, 측정 된 온도, 측정 된 압력, 레이저 신호 강도를 지속적으로 출력합니다.레이저 작동 온도 및 표준 TTL 직렬 포트를 통해 오류 코드

b) 레이저, 광 전기 탐지 장치 및 전압 안정 센서가 정상인지 감지 할 수있는 자기 테스트 기능이 있으며 결함 지점을 제거하는 데 도움이됩니다.

통신 인터페이스 및 정의

인터페이스 형태: SH1.0mm/4P

케이블 길이: 200mm

통신 프로토콜

(1) 통신 인터페이스 구성

UART 시리즈 포트: baud 속도: 115200, 데이터 비트: 8 비트,

스톱 비트: 1 비트, 패리티 비트: 체크 없이

(2) 통신 프로토콜 설명

센서가 켜지면 사전 처리 기간 (6-10s) 을 거쳐 주기적으로 (1Hz) 고정 길이의 문자열을 출력하기 시작합니다. 문자열 형식은 위의 그림에서 나타납니다.

출력 문자열 분석 (사본):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: 프레임 헤드

+000.00: 메탄 농도 값, 열진자 두 자리 예약, 단위 %vol;

+240: 환경 온도, 단위 °C

1006.22: 환경 압력, 단위 hPa

16.1: 레이저 빛의 강도와 효과 범위 3.6 21.6;

006.0: 확대 요인, 정상 범위 1.0-126.0;

00: 결함 코드

01: 이상 광 신호; 02; 환경 온도 또는 압력 이상; 광 신호가 너무 강하다; 04 레이저 온도 이상;

05: 신호가 너무 약해

13: xor 체크 코드

오류 코드

주의 사항

a) 센서의 작동 전압은 3.3V이고, 일련 인터페이스 레벨은 3.3V입니다.

b) 센서는 정밀 광학 구성 요소를 포함합니다, 폭력 충돌을 피하십시오.

c) 작업 환경 조건: -40°C ~ +70°C

d) 상대 습도 0~99% RH (비 응축)

참고: 센서의 작동 전압은 3.3V입니다. 센서를 손상시키지 않기 위해 3.6VDC를 초과하는 전원 공급 전압을 센서에 연결하는 것은 금지되어 있습니다.

지원 및 서비스

우리는 가스 감지 센서에 대한 기술 지원을 제공하며 문제 해결 및 문제 해결에 대한 전문가의 도움을 비롯하여 수리 및 유지 보수 서비스를 제공합니다.우리의 캘리브레이션 및 테스트 서비스는 정확성을 보장, 우리는 제품 문서와 매뉴얼을 제공합니다. 우리는 또한 제품 선택과 사용자 정의에 도움을줍니다. 당신의 탐지기가 효율적으로 작동하도록 최상의 지원을 제공하는 것을 목표로.

포장 및 운송:
제품 패키지:
가스 감지 센서 단위
사용 설명서
장착장비
캘리브레이션 인증서
운송 정보:
예상 배송시간: 5~8박일
