Place of Origin:
China (Mainland)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
Model Number:
KPS210

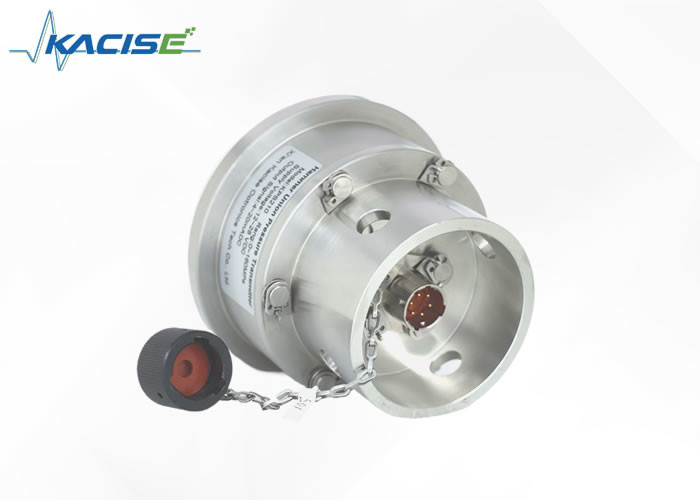

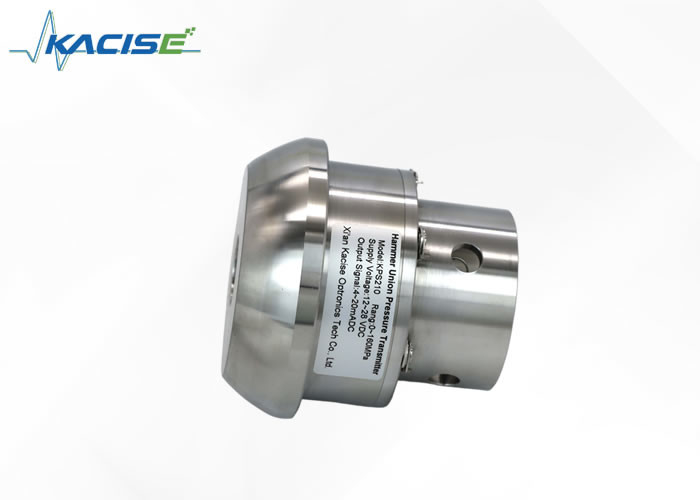

KPS210 해머 유니온 압력 센서
1.소개
KPS210 스트레인지 메이저 고압 송신기는 외국 첨단 기술과 국내 센서 제조 기술을 통합한 새로운 제품입니다.그것은 우리 회사의 도입과 외국 제품 기술의 소화의 또 다른 결정화입니다센서는 수입, 고 정밀, 큰 저항 스트레인지 게이저와 국내 고유의 대막 기술을 채택합니다. 그것의 측정 범위는 160Mpa에 도달 할 수 있습니다.그리고 그것은 높은 반응의 특성을 가지고 있습니다, 고 정밀, 강한 구조, 부식 저항, 진동 저항, 높은 성능과 높은 비용 성능.
이 제품은 석유 산업의 굴착 장비에 널리 사용되며 특히 수입 된 분쇄 차량 및 시멘팅 차량의 고압 측정에 사용됩니다.그것은 수입 제품을 대체하는 선호되는 송신기입니다..
이 폭발 방지 유형은 GB3836.1-2010 및 GB3836.4-2010 표준의 요구 사항을 충족하고 폭발 방지 인증서를 획득했습니다. 폭발 방지 표시는 Ex ib IIB T6 Gb입니다.
폭발 방지 제품은 폭발 가스가 나타날 수 있는 경우에 적합합니다. 해당 폭발 방지 지역은 구역 1 및 구역 2이며 대표적인 가스로는 프로판입니다.
2- 차원
| 측정 범위 | 0~30...160MPa |
| 과부하 | 1.5배의 전체 스케일 압력 (최다 160MPa) |
| 비선형성 | ±0.5%FS |
| 0 오류 | ±1%FS |
| 전체 범위 오류 | ±1%FS |
| 단열 저항 | 250M°C@250V DC |
| 작동 온도 | -30~70°C |
| 폭발 방지형 | -30~60°C |
| 저장 온도 | -40~70°C |
| 전원 공급 | 12~28VDC |
| 출력 신호 | 4~20m ADC (제2선) |
| 부하 저항 | ≤(U-12)/0.02Ω (제2선) |
| 장막 보호 | IP65 |
| 전기 연결 | 4코어 또는 6코어 플러그인 |
| 본질적 안전성 | 엑스 이브 IIB T6 GB |
| 내재 안전 파라미터 | ui=28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF,Li=0mH |
| 전자 껍질 | 스테인리스 스틸 304 |
| 센서 케이싱 (압감성 디아프라그마) | 스테인리스 스틸 17-4PH |
| 포고 | 니트릴 고무 또는 용접 |
4운송, 포장 및 저장
4.1 운송
운송 중에 악기가 손상되었는지 확인하십시오. 명백한 손상이있는 경우 저희에게 연락하십시오.
4.2 포장 및 보관
설치 전에 포장지를 제거하지 마십시오.
4.3 허용된 보관 조건:
저장 온도: -40~+70 °C
저장 습도: 45% ~ 75% 상대 습도 (집화되지 않습니다)
5설치
이 제품에서 사용되는 압력 민감 요소는 압력 민감 대막을 통해 압력을 전달합니다. 어떤 접촉도 송신기에 손상을 줄 것입니다.
▶ 압력 인터페이스 안쪽 을 어떤 방법 으로든 만지지 마십시오.
5.1 설치 준비
송신기의 겉모습이 좋은지 확인합니다.
송신기의 압력 인터페이스의 밀폐면은 깨끗하고 손상되지 않습니다.
측정 매체의 적용 가능성을 고려합니다.
주변 온도와 중간 온도는 제품 기술 사양에 따라야 합니다.
안전한 전기 설치를 위해 충분한 공간이 있습니다.
5.2 송신기 설치 및 밀폐 방법: 연합 2 ′′# 1502
5.3 송신기의 전기 시스템
제품과 일치하는 플러그인은 방수 플러그인입니다. 제품 보호 수준을 보장하기 위해 전기 연결 중에 커넥터를 잠그지 마십시오.
전원 공급 장치: 자세한 사항은 제품 라벨 참조 (전력 공급 장치가 관련 표준의 요구 사항을 충족해야 하며, 전력 공급 시스템은 신뢰할 수 있어야 합니다.) 본질적으로 안전한 폭발 방지 송신기는 안전 장벽에 의해 작동합니다..
전기 연결 요구 사항: 플러그 케이블 점과 일치하는 지름의 케이블을 선택하고, 케이블 점과 플러그는 손상되지 않아야합니다.
전기 연결 요구 사항: 배선 정의를 위해 제품 라벨 참조
제품 핀 정의:
A (붉은): 전원 공급 V+
B (검은): 신호 출력 OUT (두 전선 시스템)
C: 빈
D: 빈
E (노란색): 재설정 + (정정)
F (백색): 재설정 - (정정)
5.4 폭발성 가스 환경에 대한 내재 안전 송신기 사용 주의 사항
내부적으로 안전한 폭발 방지 송신기가 전기 연결을 위해 폭발성이 높은 가스 환경에서 사용되는 경우,안전 장벽과 결합하여 본질적으로 안전한 폭발 방지 시스템을 형성해야합니다.안전 장벽과 전원 공급은 안전한 지역에 위치하고, 본질적으로 안전한 송신기는 위험한 지역에 위치합니다. 안전한 귀착에주의를 기울입니다.
5.5 폭발성 가스 환경에 대한 내재 안전 송신기 사용 주의 사항
내부적으로 안전한 폭발 방지 송신기가 전기 연결을 위해 폭발성이 높은 가스 환경에서 사용되는 경우,안전 장벽과 결합하여 본질적으로 안전한 폭발 방지 시스템을 형성해야합니다.안전 장벽과 전원 공급 장치가 안전 영역에 배치되어야하며 본질적으로 안전한 송신기가 위험한 영역에 배치되어야합니다. 안전한 펀딩에주의를 기울여야합니다.
2선 4~20mADC 출력 내재적으로 안전한 시스템은 다음과 같이 표시됩니다.
최대 허용된 분산 용량 Cc=Co-Ci, 송신기와 안전 장벽 사이의 시스템 연결 케이블의 최대 허용된 분산 인덕턴스 Lc=Lo-Li
허용되는 최대 분산 용량 Cc=Co-Ci
허용되는 최대 분산 인덕턴스 Lc=Lo-Li
Co≥Ci+Cc Lo≥Li+Lc
유≤이 로≤이 포≤이
안전 장벽은 사용자가 자유롭게 선택할 수 있으며, 그 매개 변수가 위의 요구 사항을 충족하고 폭발 방지 인증서가있는 한안전 장벽의 설치 및 사용은 안전 장벽 사용 설명서에 따라 수행되어야 합니다..
