Place of Origin:
China (Mainland)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
Model Number:
KPT1000-DP

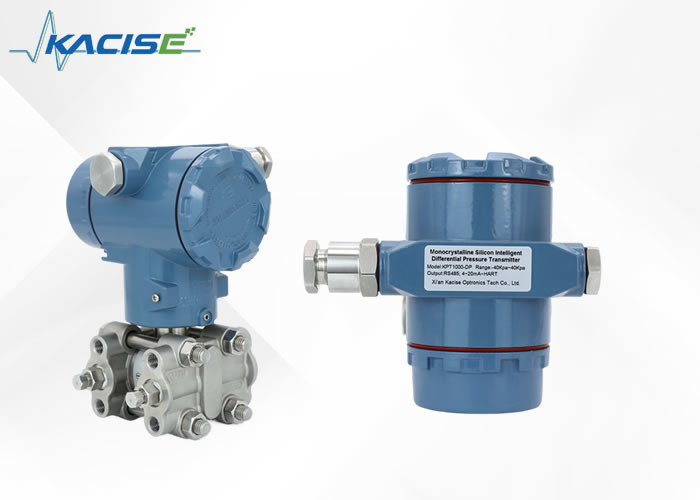

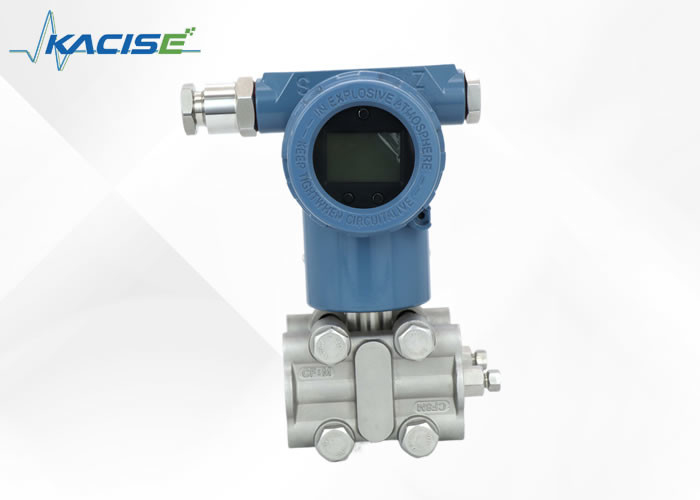

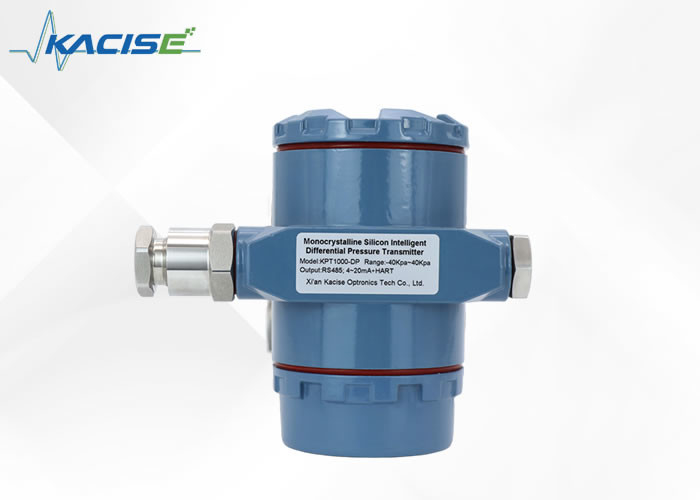

KPT1000-DP단결성 실리콘 지능형 차원
압력 송신기
1.소개
KPT1000-DP 싱글 크리스탈 실리콘 디퍼셜 압력 송신기는 독일의 첨단 MEMS 기술로 만들어진 싱글 크리스탈 실리콘 센서 칩을 사용하며, 이중 대막 구조입니다.고 정밀과 제품의 초고 안정성을 달성하기 위해 정교한 생산 기술내장된 지능형 신호 처리 모듈은 압력과 온도 보상의 완벽한 조합을 달성합니다.안정적인 측정 정확도와 광범위한 정적 압력 및 온도 변화 하에서 우수한 장기 안정성.
KPT1000-DP 단일 결정 실리콘 차차 압력 송신기는 액체, 가스 또는 증기의 액체 수준, 밀도 및 압력을 측정하는 데 사용할 수 있습니다.그리고 그것을 4-20mA DC (대첩 HART 통신) 현재 신호 출력으로 변환;
원격 및 로컬 파라미터 설정 기능 구성은 Hart 또는 RS485 통신 및 패널 버튼을 통해 구현됩니다.
2특징
3신청서
| 모델 | KPT1000-DP 고밀도의 차차 압력 송신기 | |||||||||
| 측정 매개체 | 액체, 가스 또는 증기의 압력을 측정합니다. | |||||||||
| 측정 유형 | 차차 압력 측정, 절대 압력 측정 | |||||||||
| 출력 신호 |
4~20mA+HART 프로토콜 디지털 신호 RS485 일련 포트 신호 |
|||||||||
| 측정 범위 | 범주 코드 | 0B | 0C | 0E | 0F | 0G | ||||
| 범위 | (0~0.6) KPa~6KPa | (0~2)KPa~40KPa | (0~2.5) KPa~250KPa | (0~10) KPa~1MPa | (0~30)KPa~3MPa | |||||
| 권장 압축 비율 | 10:1 | 20:1 | 100:1 | 100:1 | 100:1 | |||||
| 참조 정확성 | ±0.05% | TD>10 (TD=최대 범위/조정 범위) | ± 0.005*TD) % | 만약 범위가 0B 곱, TD>6이라면: | / | |||||
| ±0.075% | ± 0.0075*TD) % | ± 0.125*TD) % | ||||||||
| ±0.1% | ± 0.01*TD) % | ± 0.166*TD) % | ||||||||
| 환경 온도 효과 |
(-25~+65) °C의 총 충격은: ±(0.15*TD+0.05) %*Span (-40~-25) °C와 (+65~+85) °C의 총 충격은: ±(0.2*TD+0.05) %*Span |
|||||||||
| 과압 효과 | ±0.1%*Span | |||||||||
| 정적 압력 효과 | ± ((0.05%URL+0.075%Span) / 10MPa | |||||||||
| 장기적인 안정성 | ±0.15%URL/10년 | |||||||||
| 전원 공급 효과 | ±0.001%/10V ((12~36) VDC, 무시할 수 있습니다. | |||||||||
| 범위 제한 | 범위의 상부 및 하부 한계 내에서 임의로 조정할 수 있습니다. 성능 특성을 최적화하기 위해 가능한 가장 낮은 범위 비율로 범위 코드를 선택하는 것이 좋습니다. | |||||||||
| 0 설정 | 캘리브레이션 범위 ≥ 최소 범위 | |||||||||
| 설치 위치 효과 | 장막 표면과 평행한 설치 위치의 변화는 0점의 영향을 일으키지 않습니다. 장막 표면과 평행하지 않은 경우캘리브레이션으로 제거 할 수 있습니다.범위에 영향을 미치지 않습니다. | |||||||||
| 경보 전류 | 오프라인 | 3.6mA | ||||||||
| 온라인 | 21mA | |||||||||
| 단열 저항 | 100MΩ 이상 지상 (DC 500V) | |||||||||
| 단열 강도 | AC 500V 50/60Hz, 1분 | |||||||||
| 반응 시간 | 증폭기 구성 요소의 진압 상수는 0.1S이며 센서 시간 상수는 범위와 범위 비율에 따라 (0.1~1.6) S입니다. 추가 조정 가능한 시간 상수는 (0.1~60) S입니다.비선형 출력에 미치는 영향 (사각형 루트 함수와 같이) 은 이 함수에 달려 있으며 그에 따라 계산될 수 있습니다.. | |||||||||
| 실내 온도 | -40~+85°C 디스플레이: -20~+65°C | |||||||||
| 저장 온도 | -40~+125°C | |||||||||
| 저장 온도 | -40~+85°C 디스플레이: -20~+65°C | |||||||||
| 작업 압력 (실리콘 오일) | 16MPa 25MPa 42MPa 3단계 | |||||||||
| 정적 압력 제한 | 3.5KPa의 절대 압력에서 가등 압력까지 보호 압력은 가등 압력보다 1.5배가 될 수 있으며 송신기의 양쪽에 동시에 적용됩니다. | |||||||||
| 격리 대막 | 스테인리스 스틸 316L, 하스텔로이 C-276, 탄탈, 금으로 칠 | |||||||||
| 프로세스 연결 재료 | 스테인리스 스틸 304·316 선택 | |||||||||
| 나트 및 볼트 | 스테인리스 스틸 (A2-70), 탄소 강철 (12.8) | |||||||||
| 송신장 |
알루미늄 합금 + 에포시 樹脂 (표면 분사) 스테인리스 스틸 |
|||||||||
| 밀폐 반지 | 니트릴-부타디엔 고무 (NBR), 플루오린 고무 (FKM), 폴리테트라플루오레틸렌 (PTFE) | |||||||||
| 채우기 | 실리콘 기름, 식용 기름, FL 기름 | |||||||||
| 프로세스 연결 | 프로세스 연결 플랜지의 양쪽 끝에는 NPT1/4 및 UNF7/16 내부 스레드가 있습니다. | |||||||||
| 보호 수준 | IP65, IP67 (폭발 방지) | |||||||||
| 무게 | 2.6Kg (착착 브래킷, 프로세스 연결 액세서리 없이) | |||||||||
전원 공급 및 부하 조건:
5- 전선
| ① | + | 전원 공급 장치 및 HART 디지털 통신 출력 단말기 |
| ② | - | |
| ② | - | 외부 표시기 (암미터) 와 전선 단말기 |
| ③ | + |
6크기
7지원 및 서비스
우리의 정밀 압력 센서 제품은 가능한 최고의 경험을 보장하기 위해 포괄적인 기술 지원과 서비스로 지원됩니다.우리의 전문가 팀은 제품에 대한 모든 질문에 대답 할 수 있습니다.우리는 또한 유지 보수 및 수리 서비스를 제공 귀하의 센서가 최적의 기능을 유지하기 위해.우리는 귀하의 특정 요구 사항을 충족시키기 위해 캘리브레이션 및 사용자 정의 서비스를 제공합니다우리는 당신이 당신의 정밀 압력 센서를 최대한 활용하는 데 필요한 지원과 서비스를 제공할 것입니다.
8포장 및 운송
제품 패키지:
운송:
