KDF1200 휴대용 도플러 흐름 미터 1mm/s 해상도 7.2V15V 흐름 범위 0.02m/s5.00m/s

1.소개

도플러 유량계 원리: 초음파 음원과 관찰자가 서로 상대적으로 움직일 때 관찰자가 수신하는 주파수는 초음파 음원의 주파수와 다를 것입니다. 따라서 초음파 변환기에 비해 물과 함께 움직이는 작은 입자와 작은 거품도 변환기 수신 주파수를 변경하고 물 속의 정지 운동 속도가 증가함에 따라 증가합니다. 따라서 도플러 주파수 이동을 측정하고 도플러 전류계가 있는 지점의 물의 유량도 측정합니다. 이를 채널의 단면적에 곱하여 유량 정보를 얻습니다.

주로 관개 개방 수로, 도시 하수관, 수문 유역 및 기타 경우에 사용됩니다. 특히 저수위 상황에 적합하며 수위가 15cm를 초과할 때 작동할 수 있습니다. 일반 파이프 및 수로에서 수심은 유량계의 압력 센서로 측정되고 유량은 초음파 센서로 측정되어 유량을 계산합니다.

도플러 유속 측정에는 물 속에서의 음파 전파 속도가 필요하고, 물 속에서의 음파 전파 속도는 물의 온도와 밀접한 관련이 있기 때문에 온도 측정을 위해 온도 센서를 내장한 후 음파 속도를 보정합니다.

액체 수위 깊이 측정은 압력 센서를 사용하여 유량 센서에서 액체 표면까지의 거리를 측정합니다.

휴대용 장치는 사다리꼴, 직사각형, 원형 ​​및 기타 채널 프로필 모델을 저장하여 일반 채널의 흐름 속도를 쉽게 계산할 수 있습니다.

2.특징

• Modbus 통신 프로토콜을 채택하고, RS485 버스를 사용하여 핸드헬드 장치와 통신합니다.

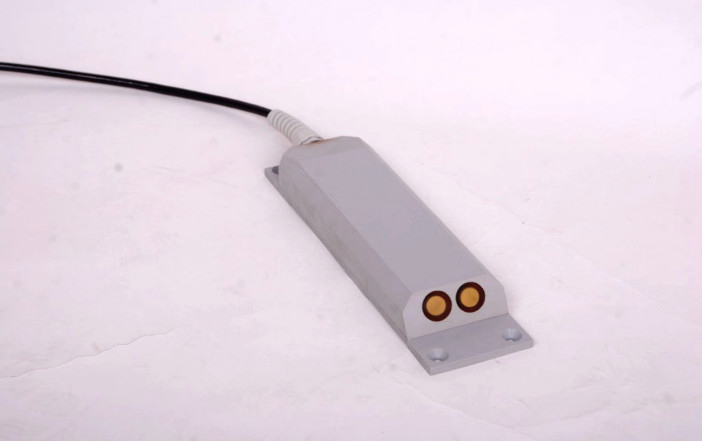

• 수중 센서 장비는 설치하기 쉽습니다. 금속베이스 고정 장치가 있어 설치하기 쉽습니다.
• 이 장비는 모두 전자적으로 설계되었으며, 광범위한 전압 전원 공급, 낮은 전력 소모, 기계적 부품이 없습니다. 정확하고 안정적인 측정, 높은 신뢰성, 강력한 간섭 방지의 장점이 있습니다.
• 광범위한 응용 분야. 수돗물부터 황하수까지 다양한 수질 환경에서 사용할 수 있습니다.
• 쉘은 PVC 플라스틱으로 만들어져 효과적으로 방수 및 밀봉이 가능합니다.
• 12V 충전식 배터리로 내부적으로 구동

3.기술 사양

4. 악기의 기능과 버튼 소개

4.1 호스트 쉘 잭 위치 및 기능 소개

핸드헬드 기기에는 소켓이 두 개 있는데, 하나는 내부 충전식 배터리에 전원을 공급하기 위한 3코어 소켓입니다. 다른 하나는 수중 도플러 전류계를 연결하기 위한 5코어 소켓입니다.

RS232 소켓: 핸드헬드 장치 하단에 있는 DB9 표준 직렬 포트 소켓은 컴퓨터와 통신하는 데 사용됩니다.

호스트 디스플레이 화면: 핸드헬드 장치의 상단 절반에 있는 직사각형 상자가 디스플레이 화면이며, 여기에 데이터와 작동 인터페이스가 표시됩니다.

호스트 조작 패널: 호스트의 하단 절반은 사용자가 기기를 조작하고 제어하는 ​​조작 패널입니다.

4.2 주요 소개

이 악기에는 아래와 같이 총 6가지 유형의 기능 키가 있습니다.

1. 전원 켜기/끄기 키 I/O: 전원 켜기 동작 시, I/O는 전원 켜기/끄기 키로, 3초간 눌렀다가 놓으면 켜집니다.

종료할 때는 초기 메인 인터페이스로 돌아가서 3초간 길게 누른 후 손을 떼면 LCD 화면이 꺼지고 종료를 확인합니다.

2.▲ 및 ▼: 작업 샘플링 시간, 작업 간격 시간, 매개변수 입력, 상하 이동 등에 사용할 수 있습니다.

3. 리턴 키 ESC: 시스템의 이전 인터페이스로 돌아갈 수 있습니다.

4. 확인 키 ENTER: 입력 매개변수를 확인하거나 저장합니다.

5. 숫자 키: 0, 1, 2, 4, 5, 6, 7, 8, 9의 10개의 숫자 입력 키가 있으며, 다양한 디지털 설정에 사용됩니다.

6. Delete 키 DEL 키: 특정 데이터를 삭제합니다.

5.계기 연결

1. AC 전원 사용(첫 사용 시): 보조 배터리 충전기를 꺼내주세요.

DC 플러그를 핸드헬드 기기의 충전 잭(3핀 잭)에 꽂고, 다른 쪽의 AC 플러그를 AC 220V 소켓에 꽂습니다. 충전하는 동안 핸드헬드 기기를 끄는 것이 좋습니다. 충전기의 LED 표시등을 관찰하여 완전히 충전되었는지 확인합니다. 완전히 충전되면 충전기 표시등이 녹색으로 바뀝니다.

참고사항: 처음 사용 시 완전히 충전한 후 사용하시기를 권장합니다.

2. 기기를 사용하기 전에 유량 센서를 핸드헬드 호스트에 연결하여 완전한 시스템을 형성해야 합니다. 유량계를 측정 수에 넣은 후 케이블 한쪽 끝에 있는 5코어 플러그를 핸드헬드 장치의 5코어 소켓에 삽입합니다. 기기는 삽입하고 조인 후에만 제대로 작동할 수 있습니다.

6. 작동 지침

6.1 전원 켜기 및 전원 끄기

전원 켜기 작업 중 I/O 키는 전원 켜기/끄기 키입니다. I/O 키를 5초간 길게 누르고 놓으면 전원이 켜집니다. 전원 끄기 작업 중 초기 메인 인터페이스로 돌아가야 하며 I/O 키를 5초간 길게 누르고 놓으면 LCD 화면이 꺼지고 전원 끄기가 확인됩니다.

전원을 켜면 회사 로고와 제품 모델이 표시됩니다. ENTER 키를 다시 누르면 다음과 같은 메인 인터페이스가 표시됩니다.

메인 인터페이스 메뉴는 설정, 수집, 쿼리의 세 가지 유형의 기능으로 구분되어 있습니다.

6.2 파라미터 설정 작업

메인 메뉴에서 1을 선택하여 매개변수 설정 인터페이스로 들어가 매개변수 설정에 들어갑니다. 다음과 같습니다.

1. 시간 설정

년, 월, 일, 시, 분, 초를 입력하여 시간을 설정할 수 있습니다. 이 기기에는 실시간 시계를 위한 전용 버튼 배터리가 함께 제공됩니다. 기기를 끄면 년, 월, 일, 시, 분, 초가 계속 실행됩니다. 일반적으로 재설정할 필요가 없습니다.

2. 제로 포인트 설정

고객은 측정 장비의 실제 측정 데이터가 0.02cm/s인 것처럼 제로 유량의 시작점을 설정할 수 있습니다. 사용자가 이 유량을 제로 유량으로 사용하려면 이 인터페이스에 0.02cm/s를 입력하면 됩니다. 유량은 0.02cm/s에서 계산할 수 있습니다. 일반적으로 0으로 설정할 수 있습니다.

3. 액체 레벨 보상

실제 사용에서 도플러 유량계의 설치 위치는 반드시 운하 바닥에 있는 것이 아니라 운하의 전체 유량을 나타낼 수 있는 위치에 있습니다. 예를 들어 운하 바닥에서 30cm 떨어진 곳에 설치한 경우 도플러 유량계에서 측정한 수심은 실제로 수면에서 설치 위치까지의 거리입니다. 따라서 액체 레벨 보상 값을 입력해야 합니다. 설치 지점이 운하 바닥에서 30cm 떨어진 경우 액체 레벨 보상에 0.3m를 입력해야 합니다. 핸드헬드 장치가 운하의 실제 깊이를 계산할 때 도플러 유량계에서 측정한 수심 값을 액체 레벨 보상 값에 더하여 운하의 실제 깊이를 얻습니다.

4.채널 선택

각각 직사각형 단면, 사다리꼴 단면, 원형 단면입니다. 해당 인터페이스를 입력하여 해당 매개변수를 설정할 수 있습니다.

5. 주소 설정

다양한 위치에서 유량을 측정할 때 사용자는 다양한 위치에 해당하는 숫자를 설정할 수 있습니다. 데이터를 저장할 때 숫자는 이후 식별 및 관찰을 위해 데이터와 함께 저장됩니다.

6. 샘플링 간격

유량계의 두 측정 사이의 작업 간격을 설정할 수 있습니다. (이 설정은 장치의 전력 소비를 줄이기 위한 것입니다)

6.3 측정 및 데이터 표시 동작

메인 메뉴에서 3을 선택하여 매개변수 설정 인터페이스로 들어갑니다. 아래에 표시된 대로

이 인터페이스에서 현재 유량과 유량을 변경할 수 있습니다. 저장하려면 Enter 키를 눌러 현재 시간, 스테이션, 유량, 액체 레벨, 순간 유량, 누적 유량을 메모리에 저장합니다.

6.4 레코드 쿼리 작업

메인 메뉴에서 3을 선택하여 매개변수 설정 인터페이스로 들어갑니다. 다음과 같습니다.

1. 1개의 쿼리 인터페이스를 선택하고 쿼리 데이터를 입력하면 사이트 번호, 저장 시간, 유량, 액체 레벨, 초당 유량, 누적 유량을 포함한 저장된 과거 데이터를 볼 수 있으며 ESC를 눌러 종료합니다.

2. 2개의 쿼리 인터페이스 데이터 지우기를 선택하여 데이터 지우기 인터페이스로 들어갑니다. Enter를 눌러 모든 과거 데이터를 지우고 복구할 수 없게 합니다. ESC를 눌러 종료합니다.

데이터를 삭제할 때, 32M 바이트의 방대한 데이터로 인해 몇 분이 걸립니다. 이때 종료하지 마십시오. 인터페이스는 다음과 같이 프롬프트합니다.

데이터가 삭제되면 인터페이스도 삭제됩니다.

3. 데이터 전송 PC에 들어갑니다. 핸드헬드 장치가 DB9 직렬 포트(보드 속도 115200, 데이터 비트 8, 정지는 1)를 통해 컴퓨터에 연결되면 모든 기록 데이터를 사용자가 볼 수 있도록 직렬 포트 어시스턴트로 보낼 수 있습니다.

6.5 작업 예제

가정: 수로 프로필이 사다리꼴이면 도플러 전류계는 강바닥에서 0.15m 떨어진 곳에 배치됩니다. 측정 사이트 번호는 01이고 샘플링 간격은 15초입니다.)

1. 처음 작동할 때 먼저 매개변수 설정 인터페이스로 들어가세요.

현재 시간을 설정할 수 있습니다.

영점 매개변수의 기본 설정은 0입니다. 특별한 요구 사항이 없으면 변경할 필요가 없습니다. 액체 레벨 보상은 0.15미터로 설정됩니다.

그런 다음 채널 선택을 입력하고 사다리꼴을 선택한 다음 Enter 키를 눌러 매개변수 설정 인터페이스로 들어가 해당 바닥 길이와 각도를 설정하고 설정이 완료되면 ESC를 눌러 종료합니다.

주소 설정 인터페이스에 들어가서 주소 번호를 01로 설정하고 설정이 완료되면 ESC 키를 눌러 종료합니다. 샘플링 간격 인터페이스에 들어가서 샘플링 간격을 15S로 설정합니다. 설정이 완료되면 ESC 키를 눌러 종료합니다.

매개변수 설정이 완료된 후 ESC를 눌러 메인 인터페이스로 돌아가서 데이터 수집 인터페이스로 들어가 실시간 유량, 액체 수위, 초당 유량, 누적 유량을 확인하세요.

이 인터페이스에서 현재 데이터를 저장해야 하는 경우 Enter 키를 수동으로 누르고 누를 때마다 한 번씩 저장하세요. DEL 키를 눌러 현재 인터페이스 매개변수를 지우고 측정을 다시 시작하세요.

7. 설치 요구 사항

1. 가스 케이블에는 가스관이 들어 있으므로 과도하게 구부려 끊어지는 것을 방지해야 합니다. 가스 케이블을 유량계의 로프로 사용하지 말고 가스 케이블을 사용하여 도플러 유량계를 끌지 마십시오.

2. 프로브 앞의 원형 초음파 변환기는 충격을 받거나 긁힐 수 없습니다.

3. 기기 프로브는 장시간 햇빛에 노출되지 않도록 하여 온도가 너무 높아져 오작동이 발생하는 것을 방지해야 합니다.

4. 침전물 농도가 높은 곳에서 음향 도플러 유량계를 사용할 경우, 초음파 변환기와 압력 센서의 이물질을 정기적으로 청소하여 이물질이 압력 센서를 막는 것을 방지해야 합니다.

8. 기기의 일상적 유지관리 및 수리

1. 매번 사용 후 수중 센서를 깨끗한 물로 즉시 세척하고 천으로 물기를 닦은 다음 원래 가방에 다시 넣고 모든 부품을 제자리에 다시 넣어야 합니다.

2. 악기의 케이블은 날카로운 도구로 인해 긁히거나 구멍이 나지 않도록 보호해야 합니다.

3. 기기 및 장비는 통풍이 잘 되고 건조한 곳에 두어야 하며 부식성 물질로부터 멀리해야 합니다. 무거운 물건을 기기 및 장비 위에 쌓아서는 안 됩니다.

4. 처음 사용 시 또는 장기간 사용하지 않을 경우 배터리를 충전해야 합니다.(본 기기와 함께 제공된 충전기로 충전해야 합니다.)

5. 비오는 날에 사용할 경우 휴대용 호스트가 직접 비에 닿지 않도록 주의하세요.

9. 악기 포장 목록

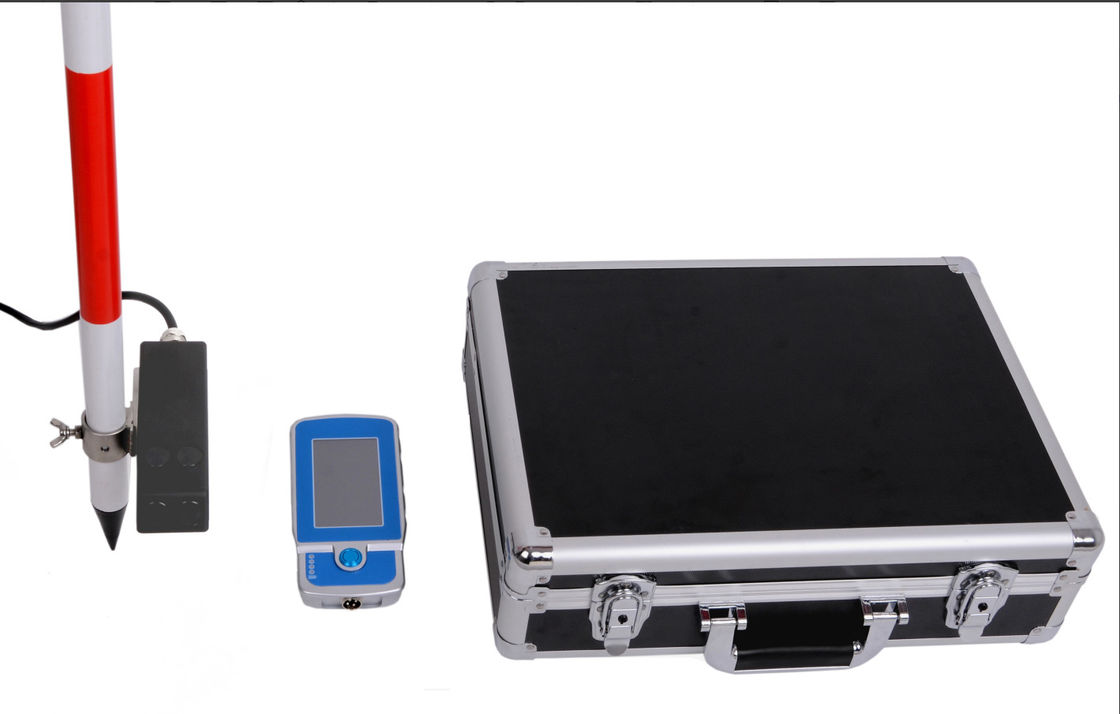

휴대용 유량계 전체 세트에는 다음이 포함됩니다.

가방에는 다음이 들어 있습니다.

1. 도플러 유량계 1;

2. 핸드헬드 장치 1;

3. 배터리 충전기 1;

4. 직렬 데이터 케이블 1;

5. 측정봉 1세트;

6. 사용설명서 1부;

7. 제품보증서 1부
