Place of Origin:
China (Mainland)
브랜드 이름:
KACISE
인증:
certificate of explosion-proof, CE
Model Number:
KDF1000
1.소개
1.1 측정 원칙
초음파 도플러 흐름계 는 RS485을 통해 초음파 도플러 흐름계의 흐름 속도, 물의 수준 및 온도를 수집하는 호스트입니다.그리고 현장의 실제 상황에 따라 다양한 채널 매개 변수를 입력물 흐름 면적 S (m2) 는 채널 매개 변수 및 수집 된 물 수 H (m) 를 사용하여 계산됩니다.그리고 순간적 흐름 속도 (Q=V*S) 는 물의 흐름 면적과 흐름 속도 V (m/s) 를 곱하여 계산됩니다., 그리고 누적 흐름 속도는 누적 시간으로 흐름 속도를 곱하여 계산됩니다.
이것으로 우리는 알 수 있습니다:Q=V*S
순간적 흐름 속도 * 시간 차이 = 누적적 흐름 속도
1.2 구성
KDF1000 시리즈 흐름 미터는 자연 물, 채널 또는 파이프 라인에서 물의 속도 및 흐름을 측정하는 제품입니다.
유동계수는 센서와 호스트로 나뉘어 케이블로 연결되어 있습니다.
이 센서는 운하와 강의 물의 속도와 흐름을 측정할 수 있고, 수위가 센서의 상단보다 20cm 이상 높습니다.
그것은 파이프 및 하수구에서 물의 속도와 흐름을 측정 할 수 있습니다. 물의 수치는 센서의 상단보다 20cm 이상 높아야하며 파이프의 내부 지름은 ≥ 500mm여야합니다.
2기술 사양
| 전원 공급 |
전원 공급 범위: 10.8VDC~26.4VDC RS485 12V 전력 소비: 88mA±1mA (약 1.06W) RS485 24V 전력 소비: 52mA±1mA (약 1.25W) RS485 + 4 ′′ 20mA 12V 전력 소비: 110 mA ± 1mA (약 1.32W) RS485+4?? 20mA 24V 전력 소모: 출력 mA 없이 24V 전력 공급 |
| 출력 특성 | RS485/ModBus 표준 프로토콜; 4~20mA (공장 기본 설정 없이) |
| 측정 성능 |
흐름 범위: 1L/s~99999.99m3/h 물 깊이 범위: 0.02~3m, 0.02~10m (주식하기 전에 최대 물 깊이 확인); 디스플레이 인터페이스 1: 물 수준, 순간 흐름, 누적 흐름 디스플레이 인터페이스 2: 물의 수준, 흐름 속도, 가로 면적, 온도 흐름 해상도: 0.0001L/s |
| 물리적 성질 |
스플릿 셸 재료: ABS, 센서 재료: POM 센서 보호 수준: IP68 송신기 보호 수준: IP65 센서 사이의 케이블: 공기 통로와 함께 4 코어 보호 케이블, 공장 기본 길이 10 미터, 와이어 지름 8mm (다른 와이어 길이는 사용자 정의해야합니다). |
| 작업 환경 |
작동 온도: 0°C~60°C (무결 상태) 저장 온도: -20~80°C |
3크기
3.1 제품 사진

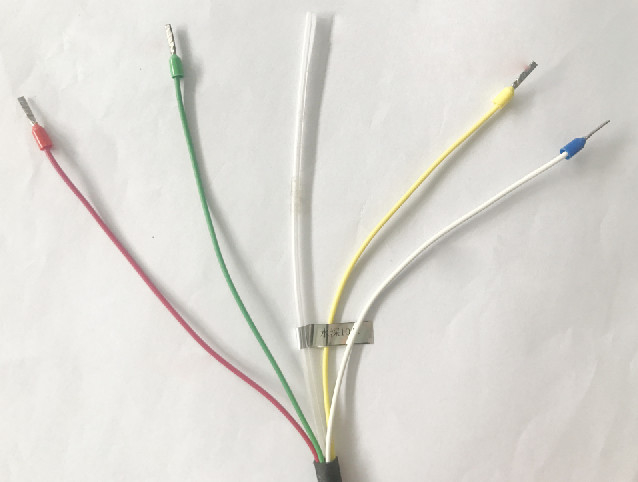

센서의 물리적 사진 (모든 액세서리 포함)

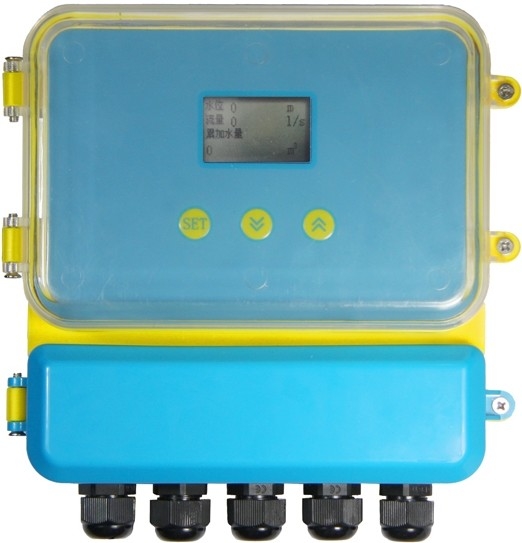

초음파 도플러 흐름계 (주체) 물리적 이미지
3.2 구조 크기
4설치 설명서
4.1 조립 도표
공장 액세서리에는 4 개의 고정판이 있습니다. 그림 참조하십시오. 고정 후, 그것은 도구 상자 또는 나무 보드에 설치 될 수 있습니다.
| 초음파 도플러 흐름계 공장 액세서리 목록 | |||
| 아니죠 | 이름 | 모델/특구 | 금액 |
| 1 | 초음파 도플러 흐름계 호스트 | 1 | |
| 2 | 초음파 도플러 흐름계 센서 | 1 | |
| 3 | (센서 공장용 액세서리 포함) | 1 | |
| 4 | 장착 기판 | M6*16 | 4 |
| 5 | 평면 머리의 기계 나사 | 2 | |
| 6 | 클램프 | 4 | |
| 7 | 장착용 밀착장 | M4*12 | 4 |
| 8 | 크로스 롤드 헤드 자율 탭 나사 | M4*25 | 4 |

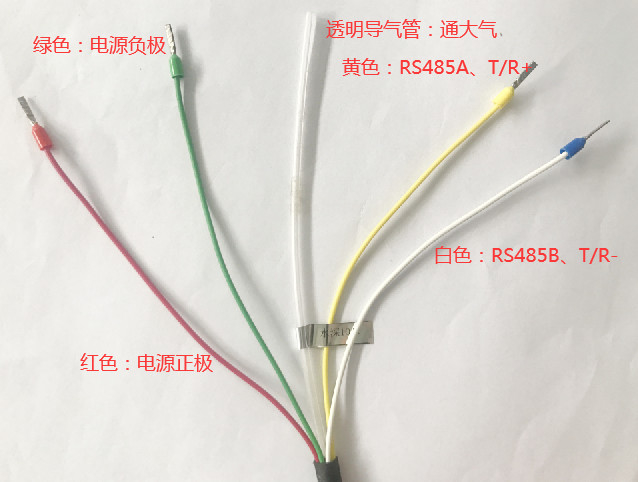

4.2 배선
초음파 도플러 흐름계와 호스트 연결 도표
