Place of Origin:
CHINA
브랜드 이름:
KACISE
인증:
CE
Model Number:
KWL801C
오횡단M스플릿 레이더 레벨의 연간센서
1소개
1.1 제품 개요

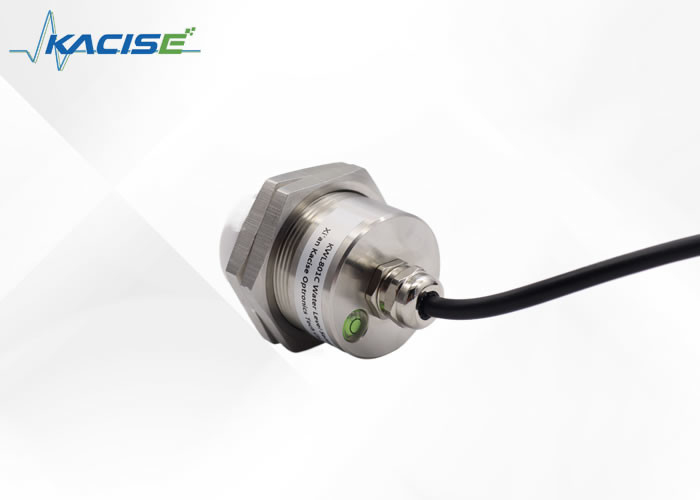

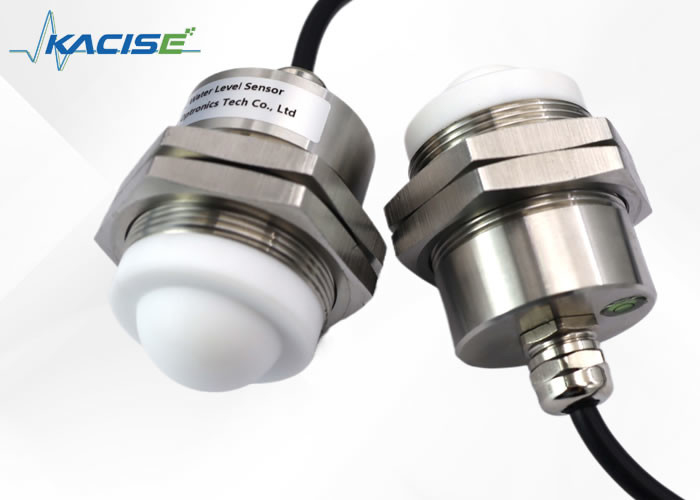

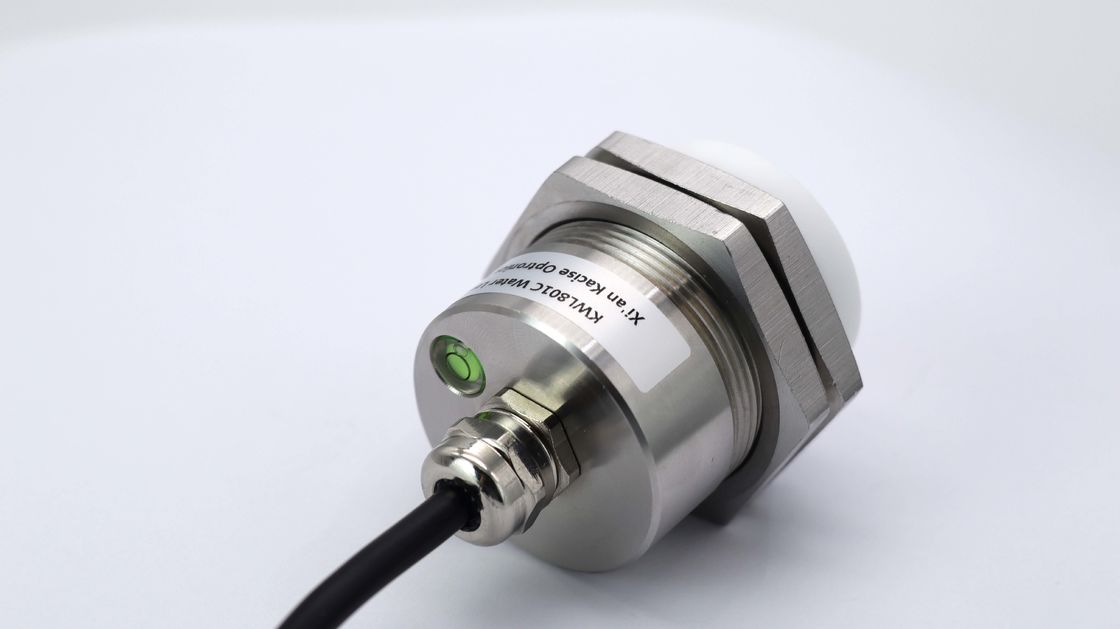

KWL801C 레이더 레벨 센서는 레벨 미터에 대한 국가 표준 DB50/T 826-2017에 명시된 표준 사양에 적합합니다.그것의 핵심 구성 요소는 완전히 밀폐 IP68 방수.
제품의 최대 측정 범위는 최대 40 미터까지 확장되며 최소 실명점은 6cm 미만입니다.
더 높은 주파수와 더 넓은 대역폭으로 인해 우수한 정확도를 달성합니다. 추가로 제품에 설치용 고정 브래킷이 포함되어 있습니다.
1.2 탐지 원리
레이더 레벨 센서는 시간 영역 반사 (TDR) 원리에 기반합니다. 전자기 펄스는 케이블 또는 탐사선을 따라 빛의 속도로 전파됩니다.측정 매체의 표면을 만나면, 레이더 레벨 미터의 펄스의 일부가 반사되어 같은 경로를 따라 펄스 송신기에 복귀 에코를 형성합니다.그리고 송신기와 측정 매체의 표면 사이의 거리는 펄스의 전파 시간과 직분비입니다., 따라서 레벨의 높이가 계산됩니다.
2.특징
3기술 사양
| 모델 | KWL801C-RS485 | KWL801C-RJ45 | KWL801C-RS232 | KWL801C-TTL |
| 측정 빈도 | 80GHz | |||
| 의사소통 | RS485 | |||
| 취득 빈도 | ≥200ms/ 구성 가능 | |||
| 가동 전류 | 12V/14mA | |||
| 거리의 측정 정확성 | ±2mm | |||
| 통신 프로토콜 | 모드버스/ 텍스트 프로토콜 | |||
| 안테나 빔 너비 | ±2.75° | |||
| 공급 전압 | 9~24V | |||
| 측정 범위 |
0.2~40m 0.18~30m 0.1~15/20m 00.06~3/5/10m |
|||
| RF 펄스 전류 | 100mA/20ms | |||
| 작업 습도 | 0~95% | |||
| 가닥의 종류 | G 가닥/ 맞춤형 | |||
| 작동 온도 | -40~75°C | |||
| 물 저항성 | IP68 | |||
| 순중량 | 00.6kg | |||

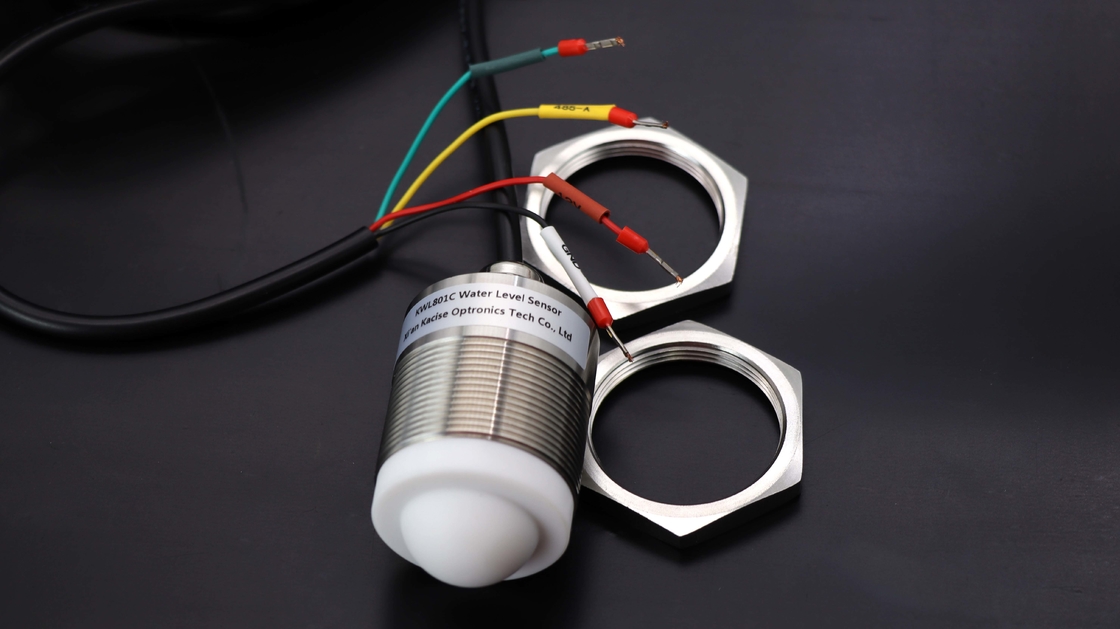

4. 와이어링 지침
4.1 [RS485 버전] 배선 지침
| 빨간 선 | VCC (9~24V 전원 공급) |
| 검은 선 | GND |
| 노란색 선 | 485-A |
| 녹색 선 | 485-B |
4.2 [RJ45 네트워크 포트 버전] 배선 지침
4.3 [RS232 버전] 배선 지침
| 빨간 선 | 12 (6~28V 전원 공급) |
| 검은 선 | GND |
| 노란색 선 | TX |
| 녹색 선 | RX |
4.4 [TTL 버전] 배선 지침
| 빨간 선 | VCC |
| 검은 선 | GND |
| 노란색 선 | TX |
| 녹색 선 | RX |
5- 차원
1.Q: 제 자신의 로고를 제품에 붙일 수 있나요?
A: 물론 입니다. 로고 는 가구 에 인쇄 될 수 있고 회사 이름 은 이름판 에 새겨질 수 있습니다.
2Q: 품질 통제는 어떨까요?
A: 모든 제품은 포장하기 전에 3 번 테스트됩니다.
3질문: 시험 주문을 할 수 있나요? 예를 들어 1 PC?
A: 확실히, 시험 주문은 받아 들일 수 있습니다. 일반적으로, 우리는 재고에 일반적인 모델을 가지고 있습니다. 표본은 지불을 받은 후 1 주 이내에 전송 될 것입니다.
4Q: 당신은 내 요구 사항에 따라 설계 할 수 있습니까?
A: 물론, 저희 팀은 우유 흐름을 측정하는 기계를 설계하여 여러분의 끝에서 완벽하게 작동하도록 합니다.
시안 카사이스는 ISO 9001-2008, GJB 9001B-2009, CE, 내재 안전 폭발 방지 및 격리 안전 폭발 방지 등에 의해 인증되었습니다.우리의 제품이 국제 표준에 부합하는지 보장합니다..
우리는 10 년 동안 압력, 레벨 및 흐름 측정 기기 및 관련 제품 제조에 전문화되어 있습니다. 우리는 기술 및 관리 인력을 경험,모든 직원들의 노력으로, 우리는 전문 측정 기기 제조업체 및 솔루션 공급자가되었습니다. 우리는 지속적으로 제품의 품질을 개선하려고 노력하고 있습니다.
현재 Kacise 센서는 이미 미국, 스페인, 호주, 칠레 등 20개 국가와 지역으로 수출되고 있으며 많은 호의적인 피드백을 받았다.해외 유통업체들도 늘어나고 있습니다.우리는 우리의 원칙으로 '합리적 가격, 효율적인 생산 시간 및 좋은 판매 후 서비스'를 간주하고 상호 발전을 위해 더 많은 고객과 협력하기를 희망합니다.
