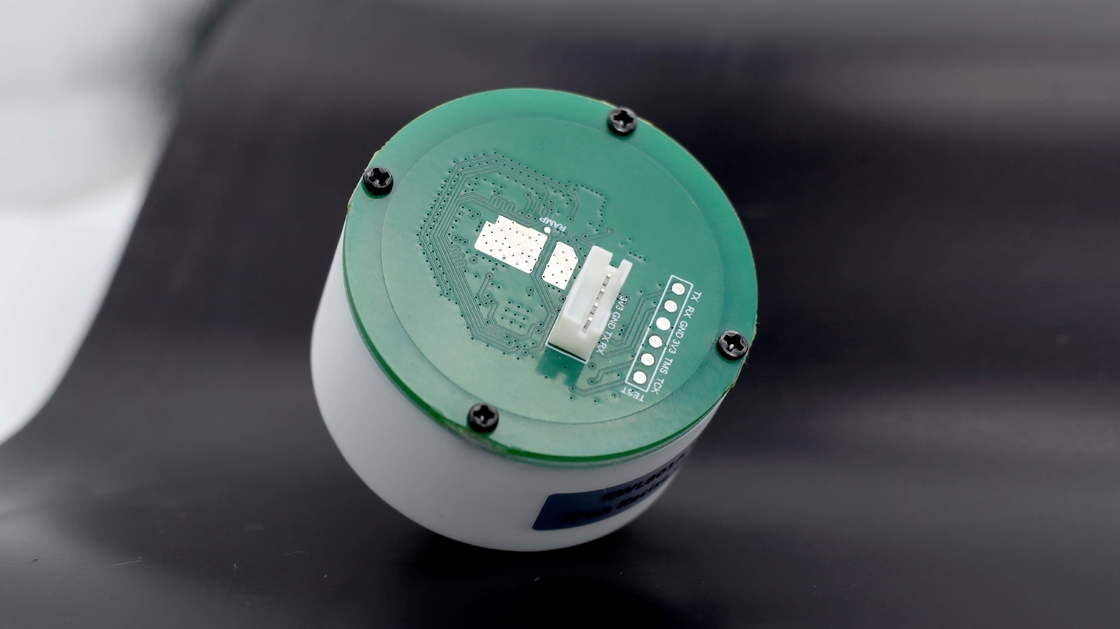

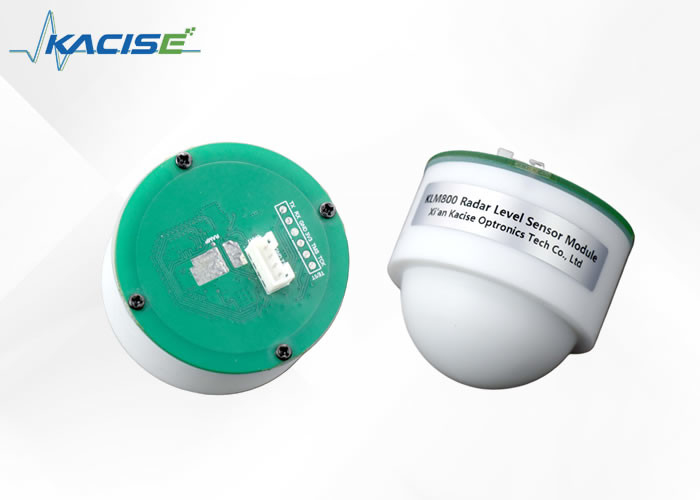

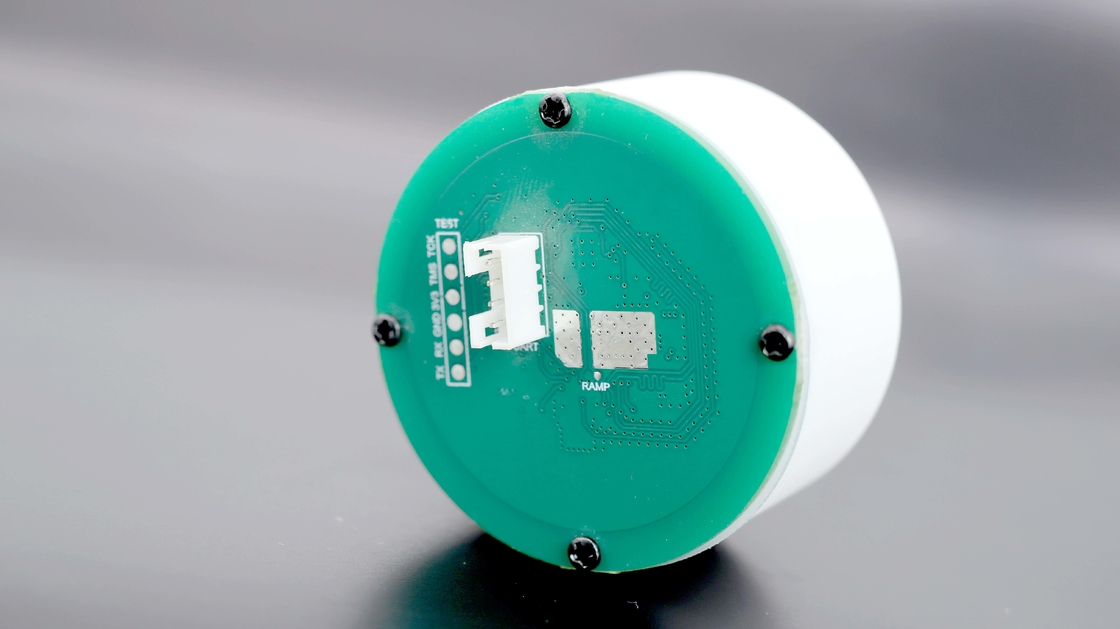

KLM800 RS485 레이더 레벨 센서 모듈 47 또는 64mm 지름, 운영 온도 -20~70°C

제품 설명:

응용 프로그램:

● 강, 저수지 및 다른 물 보존 조사

● 탱크 수준 과 물 수준 측정

● 물 보존 프로젝트

● 하수 처리 계획

● 석유 화학 공장

3- 설치 모듈의 위치가 덜 휘발성할수록 선택하십시오 (입구 포트와 출구에 설치하지 않도록 노력하십시오.더 나쁜 경우).

4설치 도표

강변의 은행과 같은 방해없이 빔의 범위 내에서 보증합니다.

참고 사항

모듈 설치 가능한 한 일정 유지, 모듈 jitter 피하고, 주변 환경 가능한 한 많이 열기.

1모듈과 물 표면의 거리는 모듈의 앞면 (안테나 표면) 이 측정 액체의 수준과 평행하도록 보장하기 위해 30cm 이상입니다.

2모듈과 탱크 가장자리, 수영장 가장자리, 강 덤비 가장자리 및 수영장 가장자리 사이의 거리는 0.5 미터 이상입니다.

3- 설치 모듈의 위치가 덜 휘발성할수록 선택하십시오 (입구 포트와 출구에 설치하지 않으려고 노력하십시오.더 나쁜 것))

일련 포트 통신 프로토콜

예를 들어 전송된 데이터는 FF 2A 4B 90 42 47, FF는 프레임 헤더, 중간 4 바이트 "2A 4B 90 42"는 거리 정보,그리고 크기의 끝은 42 90 4B 2A (hexadimal floating point type) 로 정확한 정보를 설정합니다., 이는 소수 72.1468cm로 변환됩니다.

47는 체크섬이고, 계산은 다음과 같습니다.

먼저 변함점 거리 72.1468 uint32_t 정수 (4 바이트) 를 72로 변환합니다. 낮은 수준에서 2 바이트 0 (HEX 0), 낮은 72 (HEX 48) 로 체크섬으로 프레임 헤드 낮은 수준으로,높은 + 정수 정수를 낮은 8 비트로, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0

추가: SScom 테스트 모드

수동 SScom을 사용해서 테스트 할 수 있습니다:

1. 컴퓨터 USB 인터페이스에 연결 된 USB 시리즈 포트 모듈을 사용, SSCOM 시리즈 디버깅 소프트웨어를 열기, 선택

올바른 항구

2.Send AT + TLVS = 1 n, 전송 명령에 따라 출력 문자열을 변환

"AT + START n"

3출력 문자열

참고: 기본 baud 비율은 9600입니다. SSCOM의 오른쪽이 없는 문자열을 열면, "Save Parameters"의 오른쪽에 있는 확장자를 클릭하여 표시합니다.

참고:

MCU의 작동 상태에서, 구성하기 위해 먼저 리셋 명령을 보내기 (작업을 중단), 입력 명령을 사용자 정의하고, 다시 리셋 명령을 보내기 (구성 효과를),그리고 시작 명령을 보내.

MODBUS RTU 통신 프로토콜

1설치 지침: 기능 코드 0x10

(1) R공장 설정

요청 명령어:

데이터 정의: 공장 설정을 복원하기 위해 0 프로그램 재시작하기 위해 1

응답 데이터:

예를 들어:

요청: 7f 10 10 00 00 02 00 00 9 e 33 01

답: 7 f 10 10 00 00 0 f 17 01

데이터 부분 00 00은 공장 설정을 복원하는 것을 의미합니다.

(2) 기계 주소에서

요청 명령어:

데이터 정의: 값 범위 1-247.

응답 데이터:

예를 들어:

요청: 7F 10 20 01 00 01 02 00 01 6E 21

답: 7f 10 20 01 00 01 51 D7

데이터 부분 00 01은 슬래브 주소가 1로 설정되어 있음을 나타냅니다.

(3) 측정 범위

요청 명령어:

데이터 정의: 데이터 값은 플로트 데이터, 단위는 미터, 데이터 길이 값은 4 바이트, 데이터 형식은 앞부분에 16 비트의 낮은 데이터, 뒷부분에 16 비트의 높은 데이터입니다.

응답 데이터:

예를 들어:

요청: 7 46 00 02 04 f 10 20 00 00 41 30 ~ 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 이동 소수점 데이터의 데이터 부분은 11 미터입니다.

(4) 시간 간격을 측정

요청 명령어:

데이터 정의: 수준 측정기 데이터 수집 시간 간격, 단위 ms를 설정하고 최소 값은 100ms입니다.

응답 데이터:

예를 들어:

요청: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

답: 7F 10 20 2E 00 01 60 1E

그 중, 데이터 부분 03 E8는 소수 1000으로 변환됩니다, 즉 데이터 획득 간격은 1000ms로 설정됩니다.

(5) 통신 보드 속도

요청 명령어:

데이터 정의: 통신 baud 속도: 4800,9600,19200.

응답 데이터:

예를 들어:

요청: 7f 10 20 00 02 01, 02, 25 80 B4 E2

답: 7F 10 20 02 00 01 A1 D7

데이터 부분 28 80은 통신 바드 속도가 9600로 설정되어 있음을 의미합니다.

2질의 명령어: 함수 코드 0x03

(1)기계 주소에서

요청 명령어:

응답 데이터:

데이터 정의: 값 범위 1-247.

예를 들어:

요청: 7f 03 01 00 20 01 D4 14

답: 7f 03 02 0 01 51 8 e

데이터 부분 00 01은 슬래브 주소가 1이라는 것을 의미합니다.

(2) 범위 능력

요청 명령어:

응답 데이터:

데이터 정의: 데이터 값은 플로트 데이터, 단위는 미터, 데이터 길이 값은 4 바이트, 데이터 형식은 앞부분에 16 비트의 낮은 데이터, 뒷부분에 16 비트의 높은 데이터입니다.

예를 들어:

요청: 7 46 f 03 20 00 00 02 24

답: 7f 03 04 00 00 41 30 54, 70

데이터 부분 00 00 41 30은 11m인 부동 소수점 데이터로 변환됩니다.

(3) 보드 통신 속도

요청 명령어:

응답 데이터:

예를 들어:

요청: 7f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

데이터 부분 28 80은 통신 바드 속도가 9600입니다.

(4) 시간 간격을 측정

요청 명령어:

응답 데이터:

데이터 정의: 수준 측정기 데이터 수집 시간 간격, 단위 ms를 설정하고 최소 값은 100ms입니다.

예를 들어:

요청: 7F 03 20 2E 00 01 EF C3

답: 7f 03 02 90 F0 03 E8

그 중, 데이터 부분 03 E8는 소수 1000으로 변환되어 데이터 획득 간격이 1000ms 였음을 나타냅니다.

(5) 쿼리 측정 결과

요청 명령어:

응답 데이터:

데이터 정의: 데이터 값은 플로이트 타입 데이터이며 단위는 미터입니다. 데이터 길이 값은 4 바이트입니다. 데이터 형식은 전자의 낮은 16 비트 데이터, 높은 16 비트 데이터 뒤에 있습니다.측정 결과의 의미는 측정 유형과 관련이 있습니다., 그리고 기본값은 물수준입니다.

예를 들어:

요청: 7 4 0 f a 48 0 0 f 00 02 e

답: 7 f 04 04 04 19 3 f 9 e 25 2 c

데이터 부분 04 19 3F 9E는 1.2345 미터인 부동 소수점 데이터로 변환됩니다.

19049 e3f, 한 곳에, 오른쪽 높은 위치.

(6) 쿼리 버전

요청 명령어:

응답 데이터:

데이터 정의: 데이터는 BCD 코딩 형식인 0x20 0x23 0x05 0x12로, 20230512 데이터를 의미합니다.

(7) 방송 주소 검색 장치

요청 명령어:

응답 데이터:

데이터 정의: 데이터의 0x7F는 장치의 485 주소입니다.
