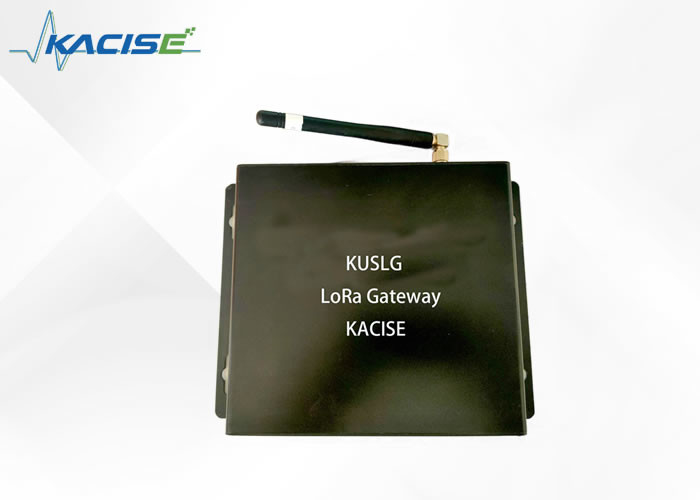

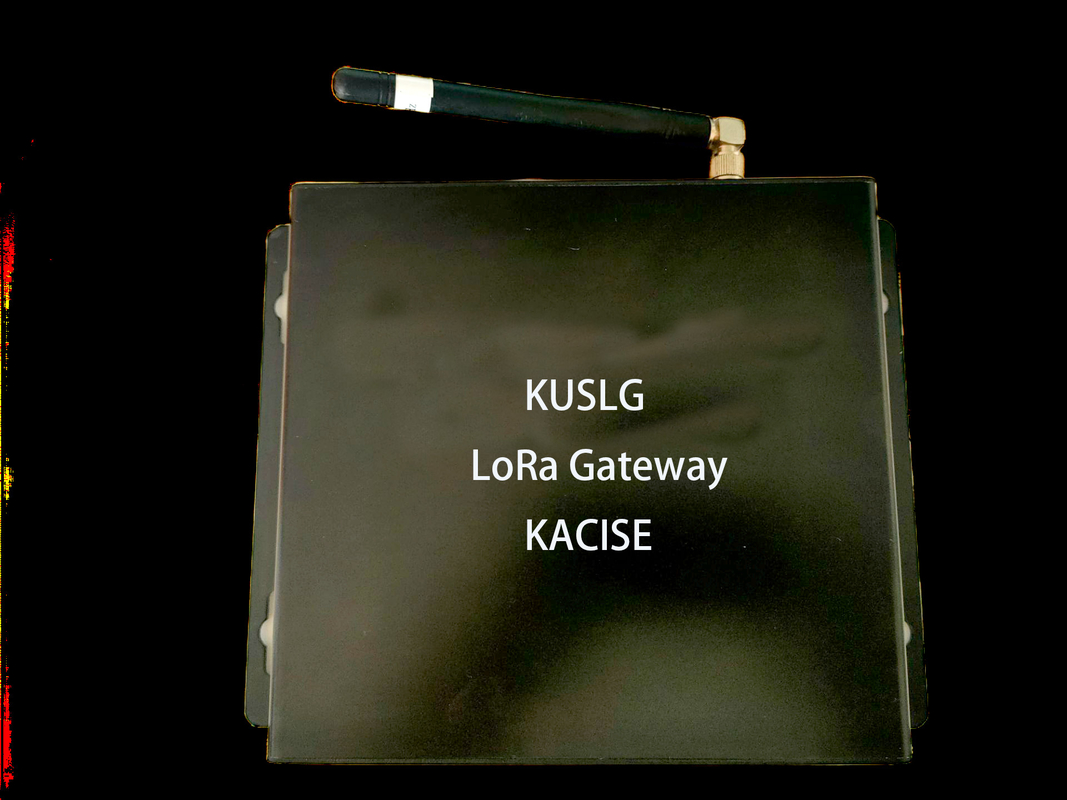

LoRa 게이트웨이
로라 게이트웨이
1.소개
LoRa는 무선 확산 스펙트럼 통신 기술이고, LoRaWAN은 LoRa 기반 통신 프로토콜입니다.
LoRaWAN은 위 그림과 같이 Node, Gateway, Server라는 총 3개의 엔티티를 정의하고, 동시에 엔티티 간의 통신 인터페이스를 정의하며, 글로벌 제조사의 제품 간 '상호연결'을 보장하기 위해 LoRaWAN 프로토콜(현재 최신 버전은 V1.0.2)과 각 국가(지역)의 주파수 대역을 공개하고 있습니다.
LoRaWAN은 "표준, 개방성, 무료, 보안"이라는 특징으로 사물 인터넷의 산업 표준 중 하나가 되었으며, 30년 전의 IP 프로토콜만큼 성공할 것으로 여겨집니다.
2.특징
3.기술 사양
| 매개변수 항목 |
시험 정황 |
최저한의 | 전형적인 | 최고 | 단위 | |
| 전반적인 전기적 매개변수 | 공급 전압 | 9 | 12 | 24 | 다섯 | |
| 작동 전압 | ARM+SX1302 | 4.75 | 5 | 5.25 | 다섯 | |
| 동작 전류 | 450 | 562 | 900 | 엄마 | ||
| 모듈 인터페이스의 전기적 특성 |
이더넷 속도 |
10분 | 100M | 비피에스 | ||
|
격리 전압 힘 |
누출 전류<5mA, 온도 < 95% |
2.5K | 직류전원(VDC) | |||
| LoRa RF 매개변수 | 주파수 범위 | 490 / 868 / 915 | 메가헤르츠 | |||
| RF 전송 전력 | 6 | 17 | 27 | 데시벨(dBm) | ||
| 조정 | 확산 스펙트럼 변조 | |||||
|
방출 주파수 vs 온도 |
-40 ~ +85°C | ±3 | 피피엠(ppm) | |||
|
전송 전력 대비 온도 |
±3 | 데시벨 | ||||
| 최대 작동 조건 |
운영 온도 |
-10 | +60 | ℃ (℃) | ||
| 정전기 방전 | 8000 | 다섯 | ||||
| 기지국 섀시 크기(안테나 제외) | 155*151*38 | mm | ||||
4. 전원 공급 및 설치
아래 그림과 같이, "12V 전원 어댑터"(게이트웨이 액세서리)를 사용하여 "게이트웨이"에 전원을 공급하고 "라우터"를 통해 인터넷/인트라넷에 연결합니다.
5.치수
6.비율 및 빈도
6.1 속도 감도 거리
아래 표와 같이 기지국은 6가지 통신 속도를 지원합니다. 속도가 높을수록 효과적인 통신 거리가 가까워지고, 속도가 낮을수록 효과적인 통신 거리가 길어집니다.
| 샌프란시스코 | 데이터 전송 속도(bps) | 감도(dBm) | 범위(km) | 10바이트 페이로드 방송 시간(ms) |
| 7 | 5469 | -130.0 | 2 | 65 |
| 8 | 3125 | -132.5 | 4 | 100 |
| 9 | 1758 | -135.0 | 6 | 200 |
| 10 | 977 | -137.5 | 8 | 370 |
| 11 | 537 | -140.0 | 11 | 740 |
| 12 | 293 | -142.5 | 14 | 1400 |
사용을 간소화하기 위해 통신 속도는 서버에서 동적으로 설정하며, 그 규칙은 다음과 같습니다. 기지국에 가까운 노드와 신호가 좋은 경우 높은 속도를 채택하고, 기지국에서 멀리 떨어져 있고 신호가 약한 노드는 낮은 속도를 사용합니다. 이를 ADR(Adaptive Data)이라고 합니다.
속도) 기술.
6.2 LoRa 신호 표시기
RSSI 전계강도 값: 정상값 -120 ~ -10 dBm, -125 dBm 미만에서는 패킷 손실률이 높아집니다.
SNR: 한계값은 -20dB입니다.
6.3 통신 주파수
| 지역 | 약어 | 업링크:대역폭+속도+대역폭 | RX2 다운링크:대역폭+속도+대역폭 |
| RX1 다운링크: 대역 + 속도 + 대역폭 | |||
| 중국 | CN470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 – SF12BW125 |
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 – SF12BW125 |
|||
|
북쪽 미국 |
미국 915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 SF7BW125 – SF10BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
| 유럽 | EU868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
|||
| 호주 | AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 – SF12BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
|
아시아 1 싱가포르 말레이시아 일본 |
AS923 AS1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
|||
| 아시아 2 |
AS923 AS2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|||
| 한국 | KR920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
|||
| 인도 | IN865 |
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
866.550SF10BW125 |
|
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
|||
| 러시아 제국 | RU864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
7 노드와 통신
일반적으로 기지국과 노드는 잘 통신합니다. 통신이 실패하면 다음 순서에 따라 원인을 해결하세요.
| 개연성 | 현상 | 해결하다 |
| 30% |
기지국은 할 수 없습니다 노드 패킷 수신 |
기지국은 노드와 동일한 주파수 대역에 있습니다. |
| 30% |
기지국은 아니다 Loravan Seifer에 연결됨 |
LoRaWAN 서버에 기지국 등록 |
|
LTE(4G) 기지국 서버에 연결할 수 없습니다 |
1 4G SIM 카드가 들어 있는지 확인하세요. 미불; 2 4G SIM 카드의 접촉이 불량한지 확인하세요. 3. 로컬 4G 신호 품질을 확인하세요. |
|
| 20% |
노드가 연결되지 않았습니다 로라반 세이퍼 |
LoRaWAN 서버에 노드 등록 |
| 5% | 거리가 너무 멀어요 | 기지국과 노드간의 통신거리를 줄인다 |
| 4% | 신호 간섭이 심합니다 | 기지국과 노드 주파수를 전환하세요 |
| 1% | 하드웨어 손상 | 애프터 서비스에 문의하세요 |
8. 인터페이스 정의
기지국은 LoRaWAN GSID(Gateway to Server Interface Definition) 표준을 엄격히 따릅니다.
일반적으로 다음 3가지 매개변수가 설정되어 있는 한 기본
스테이션은 "모든" LoRaWAN 서버에 연결될 수 있습니다.
1) server_address(설명: 서버의 도메인 이름 주소, 예:
라우터.cn.thethings.network)
2) serv_port_up (설명: 베이스가 서버에 업로드한 UDP 포트
스테이션, 기본값은 1700입니다)
3) serv_port_down (설명: 서버는 UDP 포트로 다운됩니다.
기지국, 기본값은 1700입니다)
LoRaWAN GSID의 프로토콜 스택은 다음 그림과 같습니다.
9. 일반적인 문제와 해결책
질문: 기지국과 노드 사이에서 패킷 손실률이 높은 이유는 무엇입니까?
A: 안테나가 제대로 설치되고 매칭되었는지 확인하세요.
기지국 <--> 인터넷/인트라넷 네트워크 환경 여부
서버가 원활합니다.
수신 환경이 가혹한지 여부, 예를 들어 장애물이 매우 많은지 여부
밀도가 높고 간섭원이 강합니다.
동일 채널 간섭을 줄이기 위해 노드에서 ADR이 켜져 있는지 여부.
Q: 근접 테스트에서 주의해야 할 점은 무엇인가요?
A: 기지국과 노드는 최대한 10m 이상 떨어져 있어야 합니다.
가능한.
실내 기지국 "유리섬유" 안테나 <--> 노드를 설치하여 제거하십시오.
안테나
실내 기지국 "접착제 스틱" 안테나를 설치합니다. <--> "접착제 스틱"을 설치하기 위한 노드입니다.
스틱" 안테나
질문: 4G 통신 품질이 좋지 않고 패킷 손실률이 높습니다.
답변: 4G 안테나가 올바르게 설치되고 일치하는지 확인하세요.
지역의 4G 신호 품질을 확인하세요.
10. 구성 매개변수
1단계: 네트워크 환경 준비
기지국의 기본값은 192.168.1.99입니다. PC를 192.168.1.100으로 설정하고, 네트워크 케이블을 통해 기지국과 PC를 직접 연결해주세요.
기지국을 LAN에 있는 LoRaWAN 서버에 직접 연결하려는 경우 기지국을 고정 IP로 설정할 수 있습니다. 이때 IP 주소를 반드시 기록해 두십시오(위 그림의 172.16.0.123 참조). 그렇지 않으면 PC가 기지국에 연결되지 않습니다!
원칙: 구성 매개변수가 있는 PC는 기지국과 동일한 네트워크 세그먼트에 있어야 합니다(예: 192.168.0.x 또는 172.16.0.x).
2단계: 브라우저를 사용하여 기지국에 로그인합니다.
기지국 IP 주소, 사용자=guest, 비밀번호=rimelink를 입력하고 "로그인"을 클릭하세요.
3단계: 매개변수 구성
지원 설정: 서버 주소 및 포트, 주파수, 전원, IP 주소. "확인"을 클릭하면 즉시 적용됩니다!
11.로그 보기
진단 1: 노드가 데이터를 보고하는지 여부
집중기에서 수신된 RF 패킷:131<-- 131개의 LoRa 패킷을 받았습니다.
진단 2: 서버가 Gateway 핸드셰이크 패킷에 응답하는지 여부
(방화벽 활성화)
PULL_DATA가 전송됨:5(100.00%)인정) <-- 기지국과
서버는 일반적으로 5번의 핸드셰이크를 갖습니다.
진단 3: 서버가 노드 데이터를 전달하는지 여부
농축기로 전송된 RF 패킷:2(46바이트) <--기지국이 전송합니다
2개의 다운링크 LoRa 패킷
