KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서

KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서

IP67 용량 연료 레벨 센서

32MPa 용량 연료 레벨 센서

방수 용량 연료 레벨 센서

Place of Origin:

CHINA

브랜드 이름:

KACISE

인증:

CE

모델 번호:

KCF6021-1-230mm

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
압력 범위:
-0.1Mpa~32MPa
정확성:
±2%, ±5%
온도 드리프트:
≤0.02%FS/℃ (0~70℃의 범위)
보호:
IP67
출력 신호:
4~20mA、4~20mA(HART 통신/485/CAN 버스 통신 포함)
조사 온도:
-50~250℃
장기간 안정성:
≤0.2%FS/년
환경 온도:
-20~60℃
강조하다:

IP67 용량 연료 레벨 센서

,

32MPa 용량 연료 레벨 센서

,

방수 용량 연료 레벨 센서

지불 및 배송 조건
Minimum Order Quantity
1PCS
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 work days
Payment Terms
100% payment in advance
Supply Ability
1000 Piece/Pieces per Week negotiable
제품 설명

제품 설명:

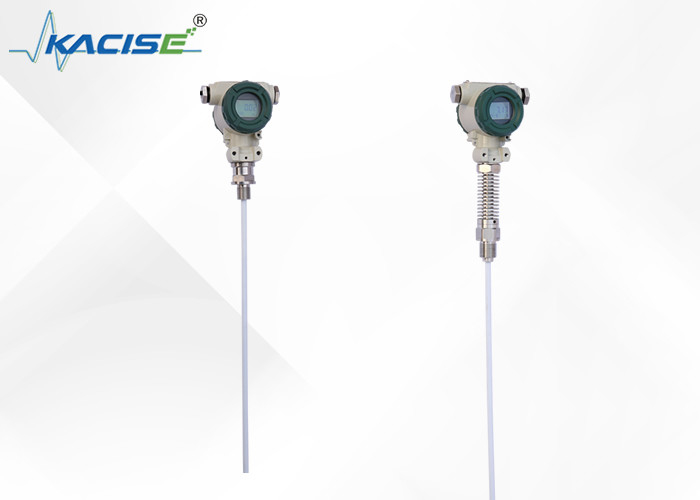

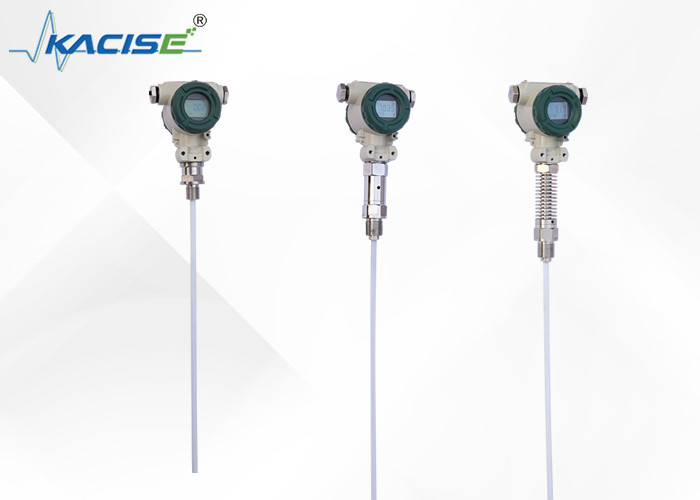

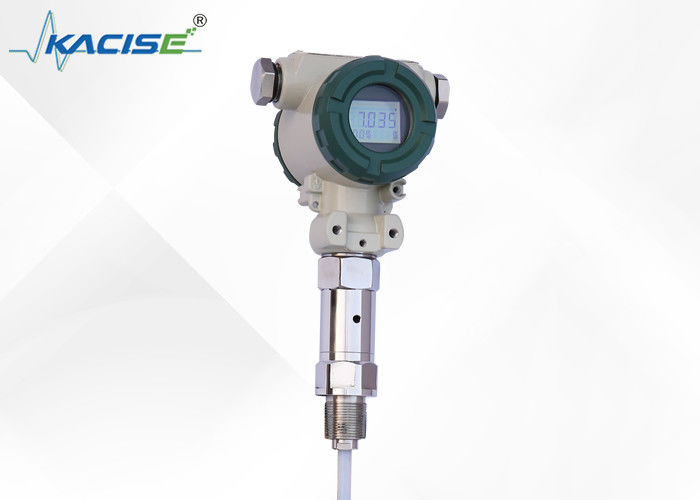

KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 0

KCF600 시리즈 용량 레벨 송신기는 높은 온도와 압력, 높은 부식,결정화 경향, 그리고 쉽게 플러그. 그것은 특히 물, 산 및 알칼리 용액, 그리고 보일러에서 물 수준을 측정하는 데 적합합니다. 송신기는 움직이는 또는 유연한 부분을 통합하지 않습니다.높은 신뢰성을 제공합니다., 쉽게 설치, 그리고 합리적인 비용에 우수한 충격 저항. 추가로 전통적인 떠, 입력,각종 상황에서의 차차 압력 기반 레벨 송신기.

송신기의 핵심 부품은 첨단 RF 용량 센싱을 이용하고 있습니다. 정확히 온도 보상과 선형성 수정이 가능합니다.이 부품들은 표준 전기 신호로 변환됩니다., 일반적으로 4-20mA 범위 내에서. 시스템은 HART, CANBUS 및 485와 같은 통신 프로토콜로 구성됩니다. 송신기는 전체 범위에서 자율 정정 기능을 갖추고 있습니다.단 두 개의 키를 누르면 자동으로 '제로'와 '레인지'를 캘리브레이션할 수 있습니다.다양한 복잡한 상황에 적응할 수 있는 능력을 제공합니다.



특징:

움직일 수 있는 또는 탄력적인 부품이 없는 단순한 구조물들은 높은 신뢰성을 가지고 있으며 최소한의 유지보수를 필요로 합니다.이 도구는 정상적인 상황에서는 정기적으로 중형 및 작은 수리를 필요로하지 않습니다.
다양한 시스템 구성을 용이하게 하기 위해 다양한 신호 출력 옵션이 있습니다.
기기는 고온 및 고압 용기에 사용하기 편리합니다. 측정 데이터는 용기의 온도, 특이 중력 또는 모양에 영향을받지 않습니다.또는 압력.
이 장비 들 은 특히 산, 알칼리, 그리고 다른 부식성 액체를 측정 하기 위해 적합 합니다.
기기들은 과전류, 과전압, 전력 양극성으로부터 완벽한 보호를 가지고 있습니다.


기술 매개 변수:

● 탐지 범위: 0.01~30m

●정확성: 레벨 02, 레벨 05

●압 범위: -0.1MPa~32MPa

● 탐사선 온도: -50~250 °C

●환경 온도: -20~60 °C

● 보관 온도: -55°C+125°C

●출력 신호: HART 통신/485/CAN 버스 통신과 함께 4~20mA,4 ~ 20mA

● 공급 전압: 12~28VDC (안전 장벽에서 공급되어야 합니다)

● 고정: 나사 장착 M20 × 15,M27×2, 플랜지 장착 DN25,DN40,DN50.특별 사양을 사용자 정의 할 수 있습니다

●건조물: 316 스테인리스 스틸,1Gr18Ni19Tior 또는 PTFE

●장기 안정성: ≤0.2%FS/년

●온도 변동:≤0.02%FS/°C (0~70°C 범위)

●폭발 수준: 본질적으로 안전 ExiraIIC T6, 불투명 Ext II C T5

●보호:IP67

●내성적으로 안전한 매개 변수:Ui:28VDC,Ii:93mA, Pi: 0.65W, Ci: 0.042uf, Li: 0mH

tric interface and signas def안쪽on

송신기는 표준 두 번째 계층 또는 세 개의 유선 기기입니다. 전력 (신호) 터미널은 하우징 내부의 기기의 배선 측면에 위치합니다.신호 선은 보호 케이블이나 굽은 쌍으로 되어 있어야 합니다., 다른 전원 케이블 파이프 또는 다음 트러그와 함께 라인하지 않도록 노력, 또는 근처에서 높은 전력 장비를 통해.

KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 1Picture1: Stan다르트 ev에르 t랜섬itter wir안쪽g dia그램KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 2

1 빈 핀

24-20mA+

34-20mA

4 빈 핀

두 개의 유선 연결



1신호 출력

224V 전원 공급 장치

3공동적 근거

4 빈 핀

3선 연결



Picture2: HANT1 위성mu니카tiont랜섬itter wiring dia그램

KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 3

Picture3:nrinsicay safe wiring diagram

KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 4

설치



케이블 및 막대 레벨 송신기는 다양한 사이트 조건에 적응 할 수있는 다양한 고정 된 방법을 가지고 있습니다. 사이트가 M20 × 1과 같은 프로세스 시설을 제공 할 수없는 경우.5개의 여성 가닥 또는 플랜지, 당신은 세 가지 설치 방법을 선택할 수 있습니다 (벽에 장착, 수평 파이프 래크와 수직 파이프 래크, 당신이 현장 설치에 편리하게.(그림과 함께)



KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 5KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 6

더 큰 이동성의 매체를 측정 할 때 사용자는 센서의 안정성의 역할을 할 수있는 센서가 격렬하게 흔들리는 것을 방지하기 위해 무게 부착을 선택할 수 있습니다.무거운 물체는 무게를 추가 할 때 컨테이너 바닥에 넣어야합니다., 센서 와이어를 깨지 않도록.

현장 상태가 좋지 않을 때, 사용자는 외부 신체 손상이나 측정 정확성에 영향을 미치지 않도록 센서를 보호하기 위해 센서 보호막을 사용해야합니다.

컨테이너가 금속이 아닌 경우 KCF600 막대기 레벨 송신기를 사용할 때 배선으로 연결된 송신기 장을 컨테이너 바닥에 놓아야 합니다.그렇지 않으면 측정이 정확하지 않습니다..

이 제품은 공장에서 캘리브레이션이 이루어졌습니다. 필드 조절을 위해 다음 방법을 사용할 수 있습니다.

KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 7

A: 똑똑하다 시어c아웃 d에부그g미팅h오드:

사이트-제로----- 액체의 수준이 가장 낮은 위치에 위치하고, 같은 시간 방출 후 8 초 동안 "Z" 키와 "S" 키를 누르고, 그 다음 "Z" 키를 클릭,출력 전류는 자동으로 4mA로 조정됩니다..

위치 - 가득 ------ 가장 높은 위치에 액체 수준, 같은 시간 풀린 후 8 초 동안 "Z" 키와 "S" 키를 누르고, 그 다음 "S" 키를 클릭하면,출력 전류는 자동으로 20mA로 조정됩니다..

KCF6021-1-230mm 32MPa IP67 방수 용량 연료 레벨 센서 8

B: A발송c아웃 deb부러진 채hod:

다음 한계에 있는 액체의 수준, 스크루드라이버 천천히 회전 "Z"포텐시오미터를 사용하여, 4mA에 가까운 Ammeter 판독을 관찰

액체의 수준이 상단계에있을 때, 스크루드라이버로 천천히 회전 "S"포전티오미터를 사용 하 고 20mA에 가까운 Ammeter 판독을 관찰

그리고 0과 스펜이 정확히 4mA와 20mA가 될 때까지 2-3배 더 작동합니다. 조정 후, 송신기의 커버를 단단히 해야 합니다.



아니te:



1. 제품 인증과 설명서를 공급, 제품 번호, 기술적 매개 변수, 배선 도표, 제조 날짜, 실수를 피하기 위해 확인하십시오.

2. 설치는 제품 연결과 스레드 유형에 기초해야 합니다, 사이트 인터페이스가 제품 인터페이스와 일치하는지 확인합니다. 스레드 연결을 천천히 단단히,밀폐에 주의를 기울여, 토크는 송신기 하우스에 직접 추가될 수 없으며, 6개의 송신기 인터페이스에만 추가될 수 있습니다.

3배선은 회사 지침에 엄격하게 따라야 합니다.

4이 제품은 정밀 에너지 변환 도구입니다. 해체, 충돌, 추락 및 하드 거부를 금지합니다.

5- 송신기 전원을 켜면 바로 작동하지만, 출력은 30분 동안 따뜻해지면 안정될 수 있습니다.

6비정상적인 사용, 전력 차단, 확인, 또는 우리의 기술 부서를 직접 연락합니다.

7운송, 저장 원래 포장재를 복원하고 시원하고 건조하고 통풍 된 창고에 보관해야합니다.

8설치 과정에서는 센서 와이어의 피부가 깨지지 않도록 주의해야합니다.

9센서 와이어를 설치 할 때 수영장 벽에서 거리는 적어도 10cm 높아야합니다. 그렇지 않으면 측정이 정확하지 않을 것입니다.

10전체 PTFE 구조의 지상 선과 막대 수준은

측정 매체, 그렇지 않으면 측정이 정확하지 않습니다.

11설치 장소는 효과적인 번개 보호 조치를 취해야합니다.

12이 시리즈의 모든 송신기의 장치는 4Ω 이하의 지상 저항을 가져야 한다.

13안전 장벽은 폭발 방지 인증되어야 합니다. 설치 요구 사항은 지침의 요구 사항을 따라야합니다.

14송신기가 "0" 구역에 사용 될 때 장벽에 가동 된 전력 트랜스포머는 GB3836.4-2000 NO. 8의 요구 사항을 충족해야합니다.1.

응용 프로그램:

Kacise 유체 레벨 미터는 GPS 추적 솔루션에서 연료 레벨 모니터링을 포함하여 광범위한 응용 프로그램에 적합합니다.전원 공급 전압은 2~28VDC이며 안전 장벽으로 공급되어야 안전하고 신뢰할 수있는 작동을 보장합니다.탐사기의 온도 범위는 -50 ~ 250 °C이며 압력 범위는 -0.1MPa ~ 32MPa로 다양한 산업 환경에서 사용하기에 이상적입니다.

Kacise 유체 레벨 미터는 HART 통신/485/CAN 버스 통신과 함께 4~20mA,4 ~ 20mA의 출력 신호를 가지고 있으며, 광범위한 산업 제어 시스템과 호환됩니다.설치가 쉬우며 최소 주문량은 2개이 제품은 카튼에 포장되어 있으며 배달 시간은 5 일입니다.

카시스 유체 레벨 미터는 다양한 시나리오에서 사용할 수있는 매우 다재다능한 제품입니다. 일반적으로 트럭과 산업용 탱크에서 연료 수준을 모니터링하는 데 사용됩니다.탱크가 결코 비어지지 않도록 하고 비용이 많이 드는 정지 시간을 방지합니다.또한 연료 소비를 모니터링하고 차량이 최적의 효율으로 작동하는지 확인하기 위해 GPS 추적 솔루션에도 사용됩니다.

요약하자면, Kacise 유체 레벨 미터는 다양한 산업용 용도로 적합한 고품질 제품입니다. 그것은 설치가 쉬운 용량 연료 레벨 센서입니다.정확함트럭이나 산업용 탱크의 연료 수준을 모니터링하거나 GPS 추적 솔루션에 사용할 용량 레벨 감지기를 찾고 있는지 여부,카시스 액체 레벨 미터는 훌륭한 선택입니다.

포장 및 운송:



제품 패키지:

  • 1 액체 레벨 미터
  • 사용 설명서
  • 보호 케이스

운송:

  • 7 일 이내에 선박
  • 표준 배송 요금이 적용됩니다
  • 추적 정보는 제공될 것입니다.
