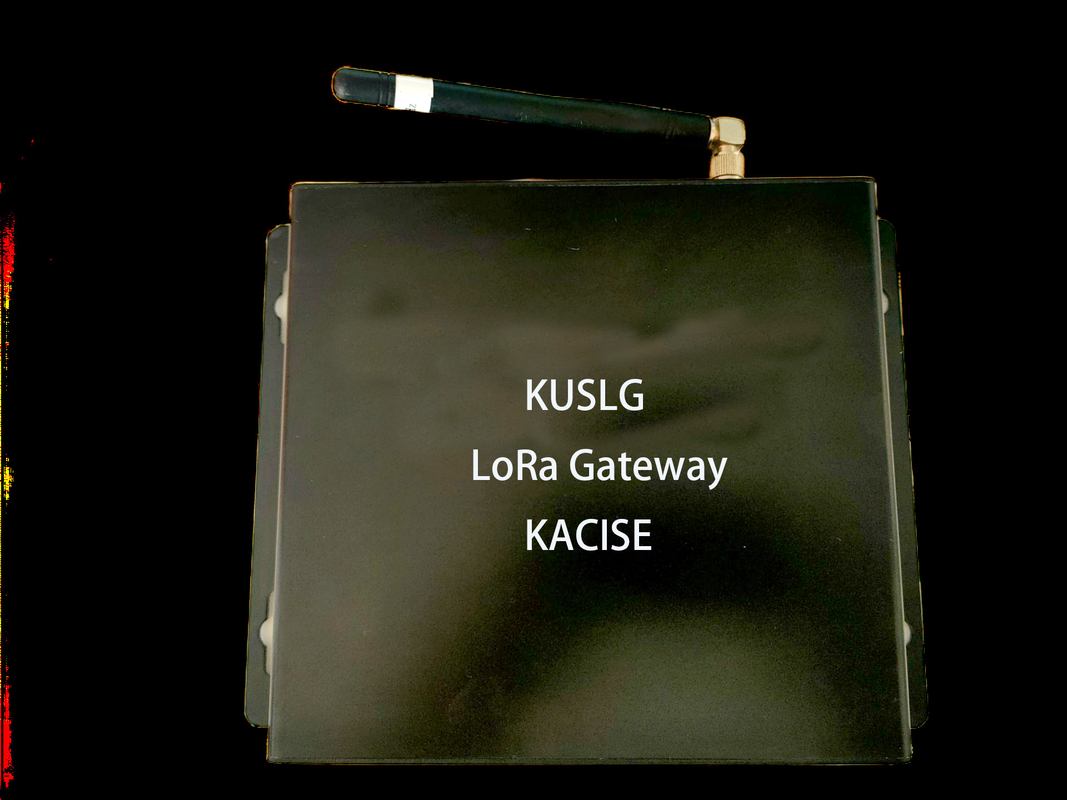

로라 게이트웨이
1.소개
로라 (LoRa) 는 무선 스프레드 스펙트럼 통신 기술이며 로라 (LoRa) 는 로라 (LoRa) 기반 통신 프로토콜입니다.
위의 그림에서 보듯이, LoRaWAN은 노드, 게이트웨이 및 서버를 정의합니다. 총 3개의 엔티티, 동시에 엔티티들 사이의 통신 인터페이스를 정의합니다.그리고 세계 제조업체의 제품들의 "연결"을 보장하기 위해서, 로라완 프로토콜 (현재 최신 버전은 V1.0.2) 및 각국 (지역) 의 주파수 대역이 공개됩니다.
로라완은 "표준, 개방, 무료 및 안전"으로 사물 인터넷의 산업 표준 중 하나가되었습니다.그리고 30년 전의 IP 프로토콜만큼 성공할 것으로 생각됩니다..
2.특징
3.기술 사양
파라미터 항목 |
테스트 조건 |
최소 | 전형적 | 최대 | 단위 | |
전체 전기 매개 변수 | 공급 전압 | 9 | 12 | 24 | V | |
작동 전압 | ARM+SX1302 | 4.75 | 5 | 5.25 | V | |
작동 전류 | 450 | 562 | 900 | mA | ||
모듈 인터페이스의 전기적 특성 |
이더넷 속도 |
10M | 100M | bps | ||
격리 전압 강도 |
누출 전류 <5mA, 온도 < 95% |
2.5K | VDC | |||
로라 RF 매개 변수 | 주파수 범위 | 490 / 868 / 915 | MHz | |||
RF 전송 전력 | 6 | 17 | 27 | dBm | ||
변조 | 스프레드 스펙트럼 조절 | |||||
방출 빈도 대 온도 |
-40~+85°C | ±3 | ppm | |||
전송 전력 대 온도 |
±3 | dB | ||||
최대 운용 조건 |
운영 온도 |
-10 | +60 | °C | ||
ESD | 8000 | V | ||||
기지국 차체 크기 (안테나 제외) | 155*151*38 | mm |
4전력 공급 및 설치
아래 그림과 같이, "Gateway"를 전원 공급하기 위해 "12V 전원 어댑터" (게이트웨이 액세서리) 를 사용하여 "루터"를 통해 인터넷/인트라넷에 연결합니다.
5.크기
6.비율 및 빈도
6.1 가속 민감도 거리
아래 표에서 보이는 바와 같이, 기지 스테이션은 6개의 통신 속도를 지원합니다. 이 비율이 높을수록 효과적인 통신 거리가 더 가깝고 비율이 낮을수록,실제 통신 거리가 길어질수록.
SF | 데이터 속도 (bps) | 감수성 (dBm) | 범위 (km) | 10바이트의 운용시간 |
7 | 5469 | -130.0 | 2 | 65 |
8 | 3125 | -132번5 | 4 | 100 |
9 | 1758 | -135번0 | 6 | 200 |
10 | 977 | -137번5 | 8 | 370 |
11 | 537 | -140.0 | 11 | 740 |
12 | 293 | -142번5 | 14 | 1400 |
사용을 단순화하기 위해, 통신 속도는 서버에 의해 동적으로 설정되며, 그 규칙은: 기지 스테이션에 가까운 노드와 신호가 좋습니다, 높은 속도는 채택됩니다,그리고 노드는 베이스 스테이션에서 멀리 떨어져 있고 신호는 약합니다, 낮은 비율이 사용됩니다. 이것은 ADR (응용성 데이터) 라고합니다.
이 기술에 대해
6.2 로라 신호 표시기
필드 강도 값 RSSI: 정상 값 -120 ~ -10 dBm, -125 dBm 이하의 패킷 손실 비율은 더 높습니다.
SNR: 제한값 -20 dB
6.3 통신 주파수
지역 | 약칭 | 업링크: 대역폭+비율+대역폭 | RX2 다운링크:밴드 + 레이트 + 대역폭 |
RX1 다운링크: 대역 + 속도 + 대역폭 | |||
중국 | CN 470. |
4863/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 SF12BW125 |
505.3SF12BW125 |
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 SF12BW125 |
|||
북쪽 미국 |
US915 |
903904.1/904.3/904.5/904.7/904.9/905.1/9053 SF7BW125 SF10BW125 |
923.3SF12BW500 |
9233/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 SF10BW500 |
|||
유럽 | EU868 |
8671/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 SF12BW125 |
869.525SF12BW125 |
8671/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 SF12BW125 |
|||
호주 | AU915 |
9168/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 SF12BW125 |
923.3SF12BW500 |
9233/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 SF10BW500 |
|||
아시아 1 싱가포르 말레이시아 일본 |
AS923 AS1 |
9220/922.2/922.4/922.6/922.8/923.0/923.24 SF7BW125 SF12BW125 |
923.2SF10BW125 |
9220/922.2/922.4/922.6/922.8/923.0/923.24 SF7BW125 SF12BW125 |
|||
아시아 2 |
AS923 AS2 |
9232/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 SF12BW125 |
|
9232/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 SF12BW125 |
|||
한국 | KR920 |
9221/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 SF12BW125 |
921.9SF12BW125 |
9221/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 SF12BW125 |
|||
인도 | IN865 |
865.0625/865.4025/865.9850 SF7BW125 SF12BW125 |
866.550SF10BW125 |
865.0625/865.4025/865.9850 SF7BW125 SF12BW125 |
|||
러시아 | RU864 |
8641/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 SF12BW125 |
869.1SF12BW125 |
8641/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 SF12BW125 |
7 노드와 통신
일반적으로 기지국과 노드는 잘 통신합니다. 통신이 실패하면 원인을 다음과 같은 순서로 문제 해결합니다.
확률 | 현상 | 정해 |
30% |
베이스 스테이션은 노드 패킷을 수신 |
기본 스테이션은 노드와 같은 주파수 대역에 있습니다 |
30% |
베이스 스테이션은 로라반 세이퍼와 연결된 |
로라완 서버로 기지 스테이션을 등록 |
LTE (4G) 베이스 스테이션 서버에 연결할 수 없습니다 |
1 4G SIM 카드가 부채 2 4G SIM 카드의 접촉이 좋지 않은지 확인합니다. 3 로컬 4G 신호 품질을 확인합니다. |
|
20% |
노드는 연결되지 않습니다 로라반 세이퍼 |
로라완 서버에 노드를 등록 |
5% | 너무 멀리 떨어져 있어 | 베이스 스테이션과 노드 사이의 통신 거리를 줄여 |
4% | 신호 간섭이 심각해요 | 기본 스테이션과 노드 주파수를 변경 |
1% | 하드웨어 손상 | 판매 후 서비스에 연락하십시오. |
8인터페이스 정의
베이스 스테이션은 LoRaWAN GSID (Gateway to Server Interface Definition) 표준을 엄격히 준수합니다.
일반적으로, 다음 3개의 매개 변수가 설정된 상태에서, 기본은
로라완 서버에 연결할 수 있습니다.
1) server_address (해명: 서버의 도메인 이름 주소, 예를 들어
라우터.cn.thethings.network)
2) serv_port_up (해명: UDP 포트를 서버에 업로드
역, 기본은 1700입니다)
3) serv_port_down (해명: 서버는 UDP 포트에 내려가
기본 스테이션, 기본값은 1700)
로라완 GSID의 프로토콜 스택은 다음 그림에서 보여집니다.
9공통 문제와 해결책
Q: 왜 베이스 스테이션과 노드 사이에 패킷 손실 비율이 높을까요?
A: 안테나가 제대로 설치되어 있는지 확인하세요.
기본 스테이션 <--> 인터넷/인트라넷 네트워크 환경
서버는 순조롭습니다.
수용 환경이 가혹한지, 예를 들어: 장애물이 매우
밀도가 높고 강한 간섭이 있습니다.
코 채널 간 간섭을 줄이기 위해 노드가 ADR를 켜고 있는지 여부
질문: 근접 테스트에서 무엇을 주의해야 합니까?
A: 기지국과 노드는 10m 이상 떨어져 있어야 합니다.
가능하죠.
실내 베이스 스테이션
안테나
실내 기지 스테이션 "고착 스틱" 안테나 <--> 노드를 설치 "고착 스틱"
스틱 안테나
질문: 4G 통신 품질이 떨어지고 패킷 손실률이 높습니다.
A: 4G 안테나가 제대로 설치되어 있는지 확인해 주세요.
4G 신호 품질을 확인해
10구성 매개 변수
단계 1: 네트워크 환경을 준비 하십시오
기본 스테이션의 기본 값은 192입니다.168.1.99PC를 192로 설정해 주세요168.1.100, 그리고 네트워크 케이블을 통해 기본 스테이션과 PC를 직접 연결합니다.
만약 여러분이 베이스 스테이션이 LAN의 로라완 서버에 직접 연결되기를 원한다면, 여러분은 베이스 스테이션을 정적 IP로 설정할 수 있습니다.IP 주소를 기록해야 합니다..16.0.123), 그렇지 않으면 PC는 기지국과 연결되지 않을 것입니다!
원칙: 구성 매개 변수를 가진 PC는 기본 스테이션과 같은 네트워크 세그먼트 (예를 들어, 192.168.0.x 또는 172.16.0(x)
단계 2: 브라우저를 사용하여 베이스 스테이션에 로그인
베이스 스테이션 IP 주소를 입력하고, 사용자=게스트, 비밀번호=리멜링크를 입력하고, " 로그인 "을 클릭합니다.
단계 3: 매개 변수를 설정합니다.
지원 설정: 서버 주소 및 포트, 주파수, 전력, IP 주소. "OK"를 클릭하면 즉시 유효합니다.
11. 로그를 보기
진단 1: 노드가 데이터를 보고하는지 여부
콘센트레이터에 수신된 RF 패킷:131<-- 131개의 로라 패킷을 받았습니다
진단 2: 서버가 게이트웨이 핸드셰이크 패킷에 응답하는지 여부
(파이어월 활성화)
PULL_DATA 전송:5 ((100.00%확인) <-- 기본 스테이션 및
서버는 보통 5번씩 손잡습니다.
진단 3: 서버가 노드 데이터를 전달하는지 여부
콘센트레이터로 전송된 RF 패킷:2(46 바이트) <--기본 스테이션은 전송
2개의 다운링크 로라 패킷
