| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 인증: | certificate of explosion-proof, CE |
| 모델 번호: | KSULR-100 |
| 최소 주문 수량: | 1pcs |
|---|---|
| 포장 세부 사항: | 각 단위는 개별 상자를 가지고 있으며 모든 상자는 표준 패키지 또는 고객의 요청에 의해 제공됩니다. |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 1000개 부분 |
| 데이터 전송 속도: | 300bps~5.4Kbps | 동작 주파수: | CN470~510MHz EU863~870MHz US902~928MHz AS923~925MHz AU915~928MHz CT850MHz |
|---|---|---|---|
| 최대 전송 전력: | 19dBm | 최대 링크 비용: | 167dB |
| 최대 수신 감도: | -140dBm(SF=12) | 로라 안테나: | 외부 전방향 안테나 |
| 통신 인터페이스: | 통신 인터페이스 | 작동 온도: | -40°C+85°C |
| 작동 습도: | 10%~95%RH(비응결) | 전원공급기 모드: | DC 5~24V 입력 및 내장 배터리(옵션). |
| 배터리 용량: | 3.6V/19000mAH | 슬립 전류: | ≤6uA |
| 송전 전류: | ≤125mA | 수신 전류: | ≤ 16mA |
| 하이 라이트: | 여러 입력 인터페이스,컴팩트 데이터 획득 박스 |
||

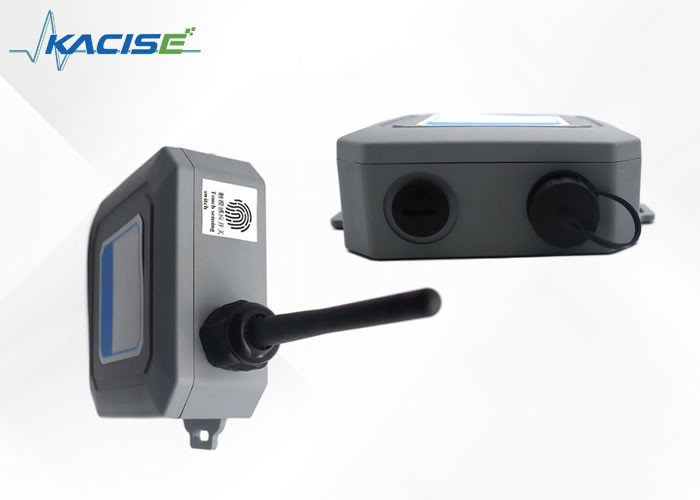

KSULR-100 범용 LORA RTU는 스마트 산업, 스마트 농업 및 스마트 커뮤니티를 위해 당사에서 출시한 다기능 센서 데이터 수집 상자입니다.LoRaWAN 표준 프로토콜을 채택하고 SPI, UART, ADC, GPIO, I2C 및 기타 통신 인터페이스와 다중 입력 인터페이스를 갖추고 있으며 구성이 유연합니다.LoRa IoT 애플리케이션의 단편화를 해결하기 위한 최선의 선택은 다양한 센서를 편리하고 빠르게 연결하고, 센서 도킹 주기와 연구 개발 비용을 단축하며, 센서의 네트워킹과 규모를 빠르게 실현하는 것입니다.내장된 무선 모듈은 네트워크를 사용하여 사용자에게 무선 장거리 및 저전력 데이터 전송을 제공하고 센서의 모든 상태 데이터를 클라우드 배경 관리 서버에 실시간으로 전송하여 지능형 클라우드 플랫폼의 데이터 통계 분석을 실현합니다. .
KSULR-100 범용 LORA RTU 시리즈는 설치 지점에서 다양한 센서의 값을 수집하고 내장된 무선 전송 모듈을 통해 중앙 집중식 관리 플랫폼에 실시간 데이터를 업로드하는 데 사용됩니다. 관리, 간단한 설치 및 편리한 유지 관리.기둥, 가로등 기둥, 벽 내부 및 외부 건물, 기둥 지붕, 벽걸이 방식 설치에서 유연할 수 있습니다.도킹 플랜트, 창고, 농업용 온실, 컴퓨터실, 수문학 및 기타 시나리오(예: 수압 센서, 액체 레벨 센서, 액체 흐름 센서, 침수 센서, 온도 센서, 습도 센서, 광 센서, PM2)의 센서를 모니터링하는 데 적합합니다. .5, 각도 센서, 풍속 센서 등), 통합 액세스, 통합 데이터 수집 및 유연한 확장 기능을 달성합니다.
| 프로젝트 | 성과 지표 | |
| 무선 성능 | 데이터 전송 속도 | 300bps~5.4Kbps |
| 동작 주파수 | CN470~510MHz | |
| EU863~870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| 최대 전송 전력 | 19dBm | |
| 최대 링크 예산 | 167dB | |
| 최대 수신 감도 | -140dBm(SF=12) | |
| LoRa 안테나 | 외부 전방향 안테나 | |
| 통신 인터페이스 | UART, SPI, I2C, GPIO, ADC, RS485 | |
| 근무 환경 | 작동 온도 | -40℃~+85℃ |
| 작동 습도 | 10%~95%RH(비응축) | |
| 전원공급장치 | 전원 공급 모드 | DC 5~24V 입력 및 내장 배터리(옵션). |
| 배터리 용량 | 3.6V/19000mAH | |
| 힘 | 수면 전류 | 6uA 이하 |
| 현재를 전송하십시오 | 125mA 이하 | |
| 현재 수신 | 16mA 이하 | |
매개변수는 공장 지침에 따라 요청 시 설정할 수 있으며 LoRaWAN 기지국 리디렉션을 수신한 후 사용할 수 있습니다.
6.1KSULR-100 일반적인 로라 RTU 매개변수 설정
KSULR-100 범용 LORA RTU는 USB-TTL 케이블(직접 구매)을 통해 매개변수 설정에 연결됩니다.획득박스 뒷면의 소프트 플러그를 핀셋으로 제거하고 나사를 제거한 후, 쉘이 열리고 그림과 같이 연결됩니다(RXD와 TXD 교차 연결, 즉 USB-TTL 케이블의 RXD가 TXD에 연결됩니다) 획득 상자, TXD는 획득 상자의 RXD에 연결되고 TXD는 획득 상자의 RXD에 연결됩니다. VCC는 단락 캡으로 3V3에 단락되고 GND는 획득 상자의 GND에 연결됩니다.
6.1.1 마더보드 485 기능 활성화
센서박스 구성 도구 열기 > 해당 com 선택> Baud rate 9600> Open을 클릭하여 직렬 포트 열기 > AN201 클릭>Function Select> AT+FUNMODE= 뒤의 상자에 c를 입력하고 AT+FUNMODE=를 클릭하면 OK가 화면에 나타납니다. 완료를 표시하는 왼쪽 하단
6.1.2 센서 통신 인터페이스의 전송 속도 수정
UART>AT+UART1CFG 뒤의 박스를 클릭하고 9600>을 입력한 후 8n1을 선택합니다.완료를 표시하려면 AT+UART1CFG 아래에서 확인을 클릭하세요.
6.2센서 쿼리 매개변수 및 쿼리 시간 설정
(공장에서는 30분 간격으로 데이터를 수집하도록 기본 설정되어 있으며, 쿼리 빈도가 증가하면 전력 소모도 늘어납니다.)
AN201 클릭> RS485 클릭> AT+TRANS485MODE= 후면 역삼각형 선택 폴링 클릭> AT+TRANS485MODE= 매개변수 설정 클릭, ok> AT+SAMPLEDATATIM= 뒤 상자에 1800 입력 > AT+SAMPLEDATATIM= 매개변수 설정 클릭, ok> Enter 8 AT+REQDATA= 뒤 상자에 0103010000030437 입력 8> 클릭 AT+REQDATA= 매개변수 설정, ok> AT+RESPONSETIM= AT+RESPONSETIM= 뒤 상자에 10000 입력(각각의 센서에 대한 전원 공급 시간) 쿼리가 너무 짧으면 올바른 데이터를 얻지 못할 수 있습니다.)> AT+를 클릭합니다. 응답 시간 = 매개변수 설정, ok> AT+REBOOT를 클릭하면 왼쪽 하단에 나타납니다.부저가 세 번 울리면 네트워크에 성공적으로 진입했다는 의미이며 백그라운드에서 데이터를 볼 수 있습니다.
6.삼 리디렉션 LoRaWAN 기지국
LoRaWAN 기지국의 패킷을 지정된 LoRa 서버로 전송하려면 해당 기지국의 서버 주소를 구성해야 합니다.
Chrome 브라우저를 열고 LoRaWAN 베이스 스테이션 IP(이 예에서는 192.168.10.99)를 입력한 다음 사용자 이름과 비밀번호(이 예에서는 사용자 이름 =guest, 비밀번호 =rimelink)를 입력하고 아래와 같이 웹 구성 페이지로 들어갑니다. .
그런 다음 LoRaWAN 서버 구성 > 서버 주소 > IP 입력(lorawan.timeddd.com /b19>) > 확인을 클릭합니다.아래 그림과 같이
6.4데이터를 보려면 백그라운드에 로그인하세요.
http://lorawan.timeddd.com/unit/ULogin.aspx에 로그인하세요.
계좌번호: 19240527
비밀번호 : admin@666666
로그인 후 해당 ID 장치의 데이터 옵션을 클릭하면 해당 데이터를 볼 수 있으며, 공장에서는 30분마다 데이터를 전송하도록 설정되어 있습니다.
ID 위치는 그림에 표시되어 있습니다.
얻은 데이터는 다음과 같습니다(16진수). 거리 단위는 6m 이하 0.1mm, 범위 단위는 6m 이상 mm, 온도 단위는 °C입니다. 90번째 바이트는 액체 레벨 값이고, 11번째 바이트는 바이트는 온도 값입니다.이 경우 액체 레벨 값은 08E3이고 단위는 mm이며 온도 값은 001B입니다.십진수로 변환하면 센서는 액체 높이를 2275mm로 측정하고 온도를 27℃로 측정합니다.

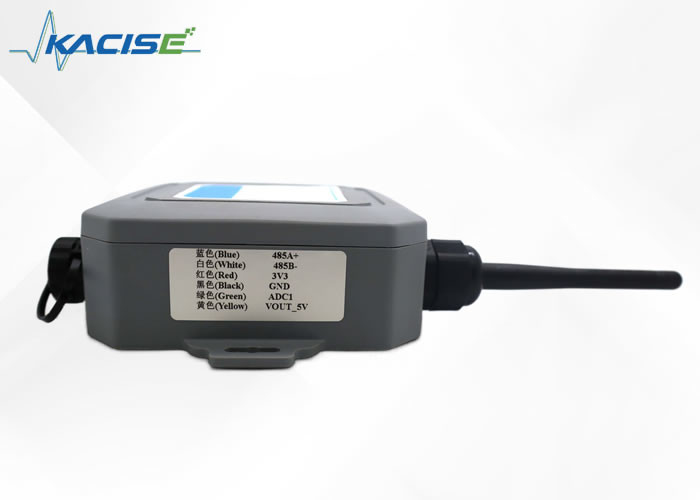

KSULR-100 범용 LORA RTU는 모두 485 발신이며 획득 상자에 따라 센서의 라벨에 연결할 수 있습니다.
7.1설치
7.1.1 지침
부적절한 설치 및 구성으로 인한 장비 손상을 방지하려면 다음 예방 조치를 따르십시오.
7.1.2설치 도구 준비
장비 설치를 위한 설치 도구는 제공되지 않습니다.실제 설치 환경에 따라 다음 설치 도구를 준비하십시오.
7.1.3장비 실내 설치
벽걸이 설치
먼저 다기능 박스를 벽면 설치 위치에 평평하게 놓고 마커를 사용하여 설치 구멍을 표시합니다.둘째, 타악기(드릴 비트는 8mm)를 사용하여 벽 표시 위치에 구멍을 뚫고 고무 슬리브를 다시 구멍에 넣습니다.망치는 고무 슬리브를 치는 데 사용되므로 고무 슬리브가 모두 설치 구멍에 들어갑니다.마지막으로 스페이서가 달린 나사를 사용하여 다기능 상자를 벽에 고정합니다.
폴 장착 방법
먼저, 고정나사를 이용하여 백플레인을 다기능 박스 뒷면에 고정시키고, 둘째, 후프를 이용하여 다기능 박스 뒷면의 백플레인 구멍을 통과시킨 후, 다시 후프를 포스트에 감싼 다음, 마지막으로 작은 드라이버를 사용하여 후프를 단단히 잠그면 설치가 완료됩니다.
7.1.4장비의 옥외 설치
데이터 통신 형식 설명
| 포트 | 위아래 | 유효 탑재량 | 설명/설명 | ||
| 센서 유형 | 프레임 유형 | 데이터 형식 | |||
| 43 | 위로 | 0x04 | 0x01 | ADC |
3바이트: 첫 번째 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 경우 0, 저전압의 경우 1, 전압 값의 하위 7비트입니다. 실제 값은 3.3V의 경우 0x21, 정상 전압의 경우 0x9F와 같이 10으로 나누어야 합니다. 3.1V, 저전압; 2-3바이트의 ADC 데이터는 2바이트를 차지하며 보고된 값은 3.3V의 경우 0xce4와 같이 1000으로 나누어야 합니다. |
| 43 | 위로 | 0x04 | 0x02 | IIC |
N+1바이트: 첫 번째 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 경우 0, 저전압의 경우 1, 전압 값의 하위 7비트입니다. 실제 값은 3.3V의 경우 0x21, 정상 전압의 경우 0x9F와 같이 10으로 나누어야 합니다. 3.1V, 저전압; 2-N+1바이트 IIC 데이터 N 바이트는 구성된 읽기 레지스터의 수와 동일합니다. |
| 43 | 위로 | 0x04 | 0x03 | RS485 |
N+1바이트 첫 번째 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 경우 0, 저전압의 경우 1, 전압 값의 하위 7비트입니다. 실제 값은 3.3V의 경우 0x21, 정상 전압의 경우 0x9F와 같이 10으로 나누어야 합니다. 3.1V, 저전압; 2-N+1 바이트 RS485 데이터는 센서가 장치로 전송한 데이터와 일치합니다. |
| 43 | 위로 | 0x04 | 0x04 | 온도 |
3바이트: 첫 번째 바이트 배터리 전압, 가장 높은 비트는 정상 전압의 경우 0, 저전압의 경우 1, 전압 값의 하위 7비트입니다. 실제 값은 3.3V의 경우 0x21, 정상 전압의 경우 0x9F와 같이 10으로 나누어야 합니다. 3.1V, 저전압; 2-3바이트 온도 데이터 2바이트 중 가장 높은 비트, 0: 정상, 1: 알람;가장 낮은 15비트 부호 있는 정수, 가장 높은 바이트가 먼저, 실제 값을 100으로 나누어야 합니다. (예를 들어 97E6은 알람을 나타내고 온도는 61.18°C이거나 6FED는 알람이 없음을 나타냅니다. 온도는 -41.15°C입니다.) |
7.2보관 및 운송
1, 제품은 -40℃~+80℃, 상대습도 90% 이하, 통풍이 잘되고 건조하며 부식성 가스가 없는 창고에 보관해야 합니다.
제품은 인증서와 사용 설명서가 하나의 패키지로 포장되어 있습니다.운송 중 강한 충돌은 엄격히 금지됩니다.
7.3보증 조건
지침, 올바른 배선, 설치, 케이스 유지 관리를 엄격하게 준수하는 사용자는 이 제품을 1년간 무료로 보증합니다.
다음 상황에는 보증이 적용되지 않습니다.
1. 회로 기판과 그 구성 요소를 분해합니다.
2. 번개 또는 강한 전기가 시스템에 유입되어 회로가 소손됩니다.
3. 전원 전압이 한계값을 초과하면 회로 기판이 소손됩니다.
4. 전기함 물 또는 기타 이물질;
5. 제품의 사용범위를 벗어난 잘못된 선택
6. 센서의 일부 또는 기계 전체가 손상되거나 손상되었습니다.
