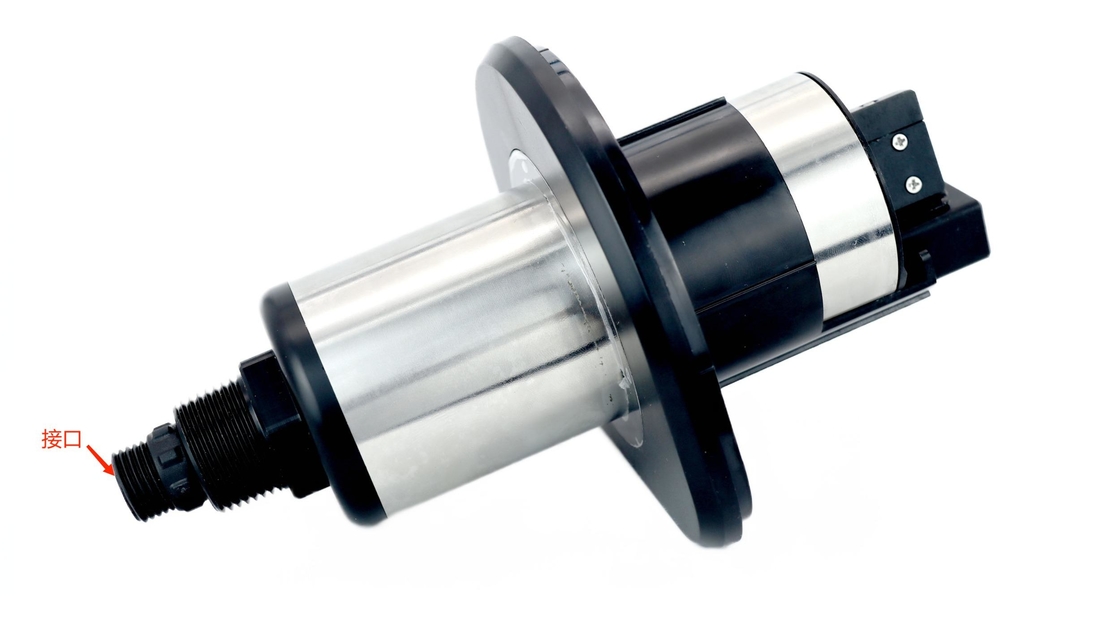

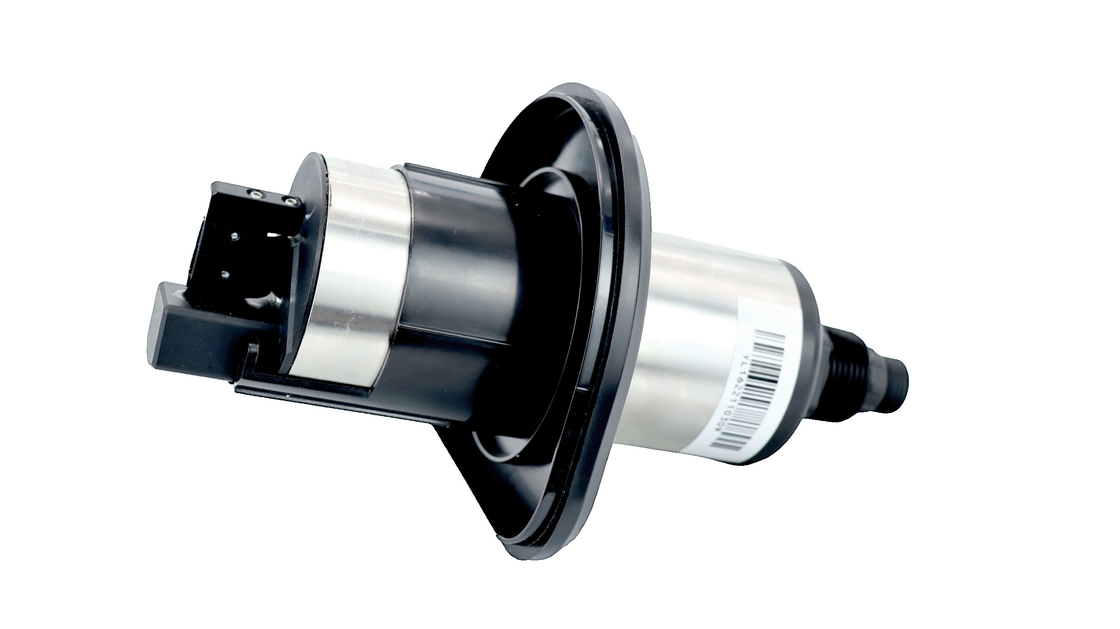

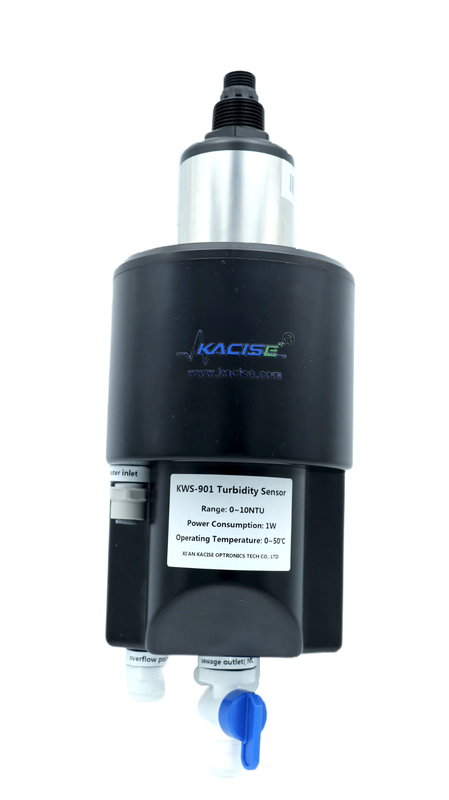

거리의 폭우수 및 지하수 품질을 위한 입자 모니터 0.001NTU의 해상도로 최대 10NTU

1.소개



저범위 탁도계는 음용수 품질을 온라인으로 모니터링하는 데 사용됩니다.

탁도 검출 한계, 고정밀 측정.장비의 특징은 다음과 같습니다.

유지보수, 절수 작업, 디지털 출력 없이 오랜 시간 동안 작업을 수행합니다.원격 지원

클라우드 플랫폼 및 휴대폰의 데이터 모니터링, RS485-Modbus 통신.그것

수돗물의 탁도, 2차 급수,

파이프 네트워크 터미널 물, 직접 식수, 막 여과수, 수영장 및 지표수.



2.특징



• 초저탁도 검출 한계
• 정확도가 높은 조사
• 장비는 오랫동안 유지 보수가 필요 없습니다.
• 절수 작업 및 디지털 출력
• 클라우드 플랫폼 및 휴대폰에서 원격 데이터 모니터링 지원
• RS-485, MODBUS 프로토콜 지원
• 자체 개발한 소포, 측정 장치로 효과적으로 물방울을 제거
• 센서에는 청소용 브러시가 함께 제공되어 라이트 창을 효과적으로 청소할 수 있습니다.
• 온라인 탁도 분석기는 표준 90° 산란 방법을 채택합니다.



삼.센서 크기 다이어그램

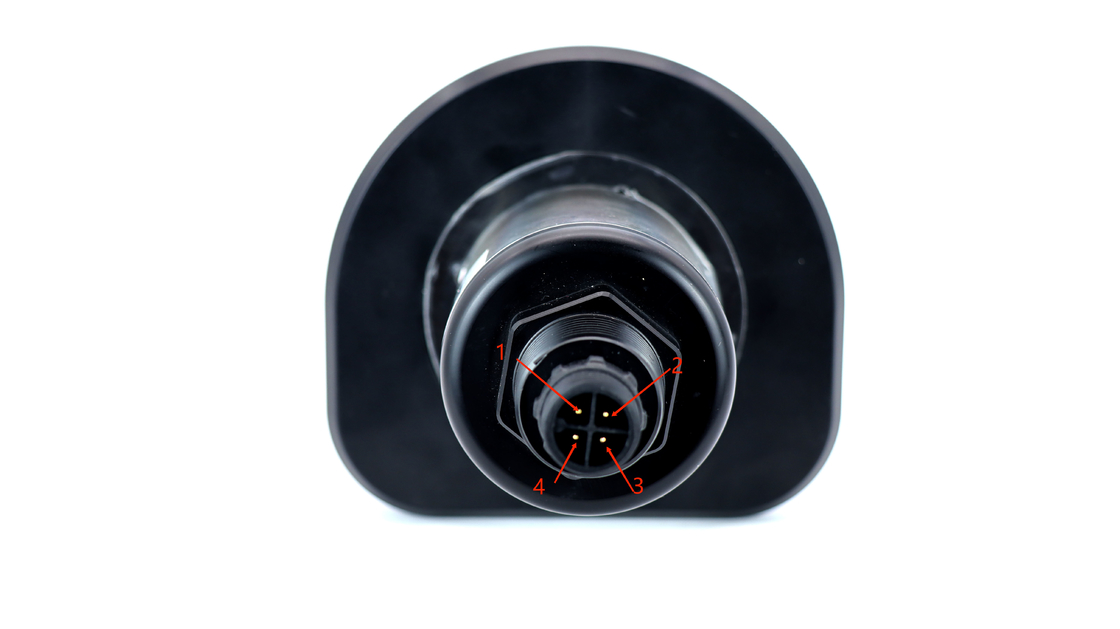

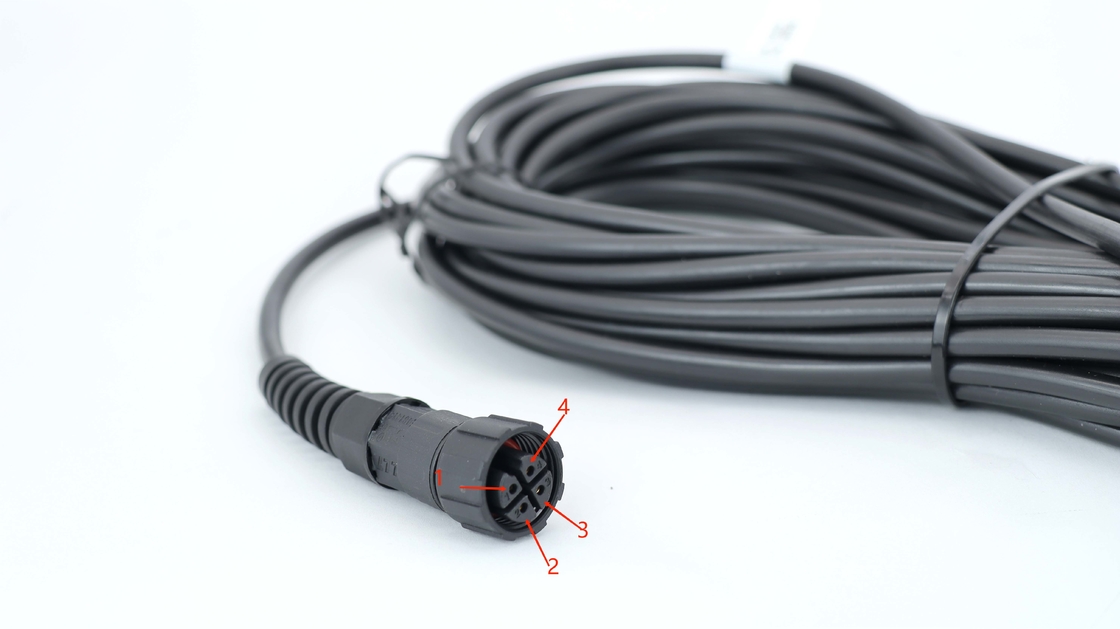

4. 케이블 정의

4선 AWG-24 또는 AWG-26 차폐선.외경=5.5mm



1, 빨간색 - 전원(VCC)

2, 흰색 - 485 Date_B ( 485_B)

3, 녹색 - 485 Date_A (485_A)

4, 검정색 - 접지(GND)

5, 베어 와이어 - 쉴드



5. 기술 사양

이름	저범위 탁도 센서
범위	0~10NTU
정확성	0.01NTU 또는 ±2%(더 큰 것을 선택)
해결	0.001NTU
광원	주도의
전력 소모	0.6W(브러시 닫힘),1W(브러시 작동)
힘	DC 12~24V,1A
유량 범위	180~500mL/분
온도 범위	0~50℃
센서 크기	Φ54.6mm*193.5mm
입구 파이프	2점 PE관
배수관	3점 PE관
산출	모드버스 RS485
유지하다	자가 청소 와이퍼
본체 재질	수로: PC+ABS 센서:316L+POM



메모:

1. 위의 기술 매개변수는 모두 표준 액체 환경에서의 데이터입니다.

2. 센서 수명과 유지보수 교정 빈도는 실제 현장 조건과 관련이 있습니다.



6. 설치 및 장비 운영

6.1 구성표

표준 구성	숫자	비고
저범위 탁도계	1
플로우 셀	1
마운팅 플레이트	1
급수 호스/배수 호스/넘침	삼
흐름 조절 장치	1
케이블	1	10m
송신기	1	옵션(표준 아님)



6.2설치 지침

6.2.1고정 설치

그림 (a) 또는 그림 (b)에 표시된 설치 방법을 선택하여 미드플레인을 고정합니다.

실제 설치 환경.

​ ​ (a)벽면 설치 도면 (b) 백플레인 설치 도면 (c)장착판 크기 치수



6.2.2 설치 시 주의사항

① 백플레인이 단단히 설치되었는지 확인합니다.

② 순환 슬롯이 단단히 고정되어 있는지 확인하십시오.

③ 물 유입구, 넘침관, 하수관이 제자리에 고정되어 있는지 확인하고, 2개

포인트, 누출을 방지하기 위해 3 포인트 파란색 걸쇠 클립을 위치에 고정합니다.

④ 특별한 주의사항: 수동 배수 밸브는 닫혀 있어야 하며, 청소할 때만 열어야 합니다.

그 후 문을 닫았습니다.









6.3 물 공급

(1)물을 빼내세요

입구 스위치를 열고 "유량 조절 장치"를 점검하고 조정하여 입구 유량이

지수 요구사항 범위 내에서 유지됩니다.

하수 배출구의 수동 밸브가 닫혀 있는지 확인하고, 유량 상부 덮개를 엽니다.

탱크에 넣고 모낭 장치에 흐름이 시작되는지 관찰하십시오.흐르는 물이 있으면

정상이며, 흐르는 물이 없거나 유속이 매우 느린 경우에는 흡입구를 확인하세요.

물과 유량 조절 장치가 정상적으로 설정되었습니다.

(2) 수분 저장 기능 확인

상단 덮개를 열면 흐름 풀 중앙에 있는 실린더의 챔버가 물입니다.

저장 및 측정 풀.물이 정상적으로 저장되어 있는지, 액체 수위를 확인하십시오.

남은 입에서 흘러나올 때까지 천천히 올라갑니다.동시에 있는지 확인하십시오.

등의 조명 장비를 사용하여 측정 풀의 불순물 및 잔류물을 제거합니다.

손전등, 불순물이 있을 경우 배출하거나 제거한 후 다시 물을 보관하세요.

(3) 탁도 프로브 설치

탁도 센서를 상부 커버에 삽입하고 상부 커버 카드 슬롯에 나사로 고정한 다음

전체를 흐름 풀에 삽입하고 위쪽 덮개를 흐름 풀 덮개에 가깝게 만듭니다.

(4) 전원 켜기

위의 과정이 완료되면 센서의 전원을 켜고 획득하여 측정할 수 있습니다.

프로토콜, 송신기 등







6.4 교정

탁도 센서를 직접 설치하여 사용할 수 있으며 2차 교정이 필요하지 않습니다.

첫 번째 설치를 위해.고객이 필요로 하거나 나중에 데이터 오프셋을 찾은 경우

유지 관리를 위해 당사에서는 단일 지점의 물 샘플로 수돗물을 사용할 것을 제안합니다.

교정 및 교정 매개변수는 당사의 호스트 컴퓨터나

통신 프로토콜 레지스터의 형태.



7. 유지보수 일정 및 방법

7.1유지보수 주기

유지보수 작업	권장 유지보수 빈도
센서 청소	매 달
교정 센서	1~2개월마다 사용상황에 따라
플로우 셀 세척	1~2개월마다 사용상황에 따라
청소용 브러시를 교체하세요	6개월마다

정확한 판독값을 유지하려면 청결이 매우 중요합니다.

7.1.1 전원 공급이 정상인지 확인

공급 전압은 DC이고 전압 값은 DC12-24V이며 전압은 안정적입니다.



7.1.2 유입되는 물이 정상인지 확인

파이프에서 물이 나옵니다.

들어오는 물은 순환 탱크로 흘러 들어갈 수 있습니다.

순환탱크 입구에 물이 넘치지 않습니다.



7.1.3 배수가 원활한지 확인

유입되는 물이 정상이라고 판단한 결과, 순환 수위가

탱크가 정상이고 물이 넘치지 않습니다.

검사장비(백플레인, 백플레인, 내부순환통) 물 유무,

물이 존재하기 전에 존재했던 물이 있다면, 이 현상의 원인은 두 가지인데,

하나는 수압, 순환탱크에서 직접 나온 물이 넘침, 둘째, 불량

배수로 인해 순환 탱크에서 물이 쏟아지는 경우 수압도 배제할 수 있습니다.

크고 배수 불량.



7.2 프로브 유지 관리

7.2.1 센서 청소

측정기의 전원을 끄고 유량 슬롯에서 센서를 제거한 후 센서를 청소하십시오.

조명 구멍을 청소할 때는 면봉으로 청소해야 하며 가급적 면봉을 사용하여 청소해야 합니다.

알코올에 담근 면봉.현장에 알코올이 없으면 마른 면봉을 사용하고, 알코올이 없으면 종이를 사용하세요.

수건.



7.2.2 광원 확인

센서의 전원을 켜세요.측정상태 진입 후 센서의 광포트를 정렬합니다.

흰 벽과 함께.일반적으로 다음과 유사하게 센서에서 간헐적인 빨간색 점을 관찰할 수 있습니다.

레이저 포인터와 육안으로 인지되는 밝기는 레이저 포인터의 밝기보다 낮아서는 안 됩니다.

레이저 포인터.광원의 일반적인 오류 상태는 다음과 같습니다.

a) 전원을 켠 후에도 변화가 없고 발광도 없습니다.

b) 빨간 점은 어둡고 레이저 포인터보다 훨씬 덜 밝습니다.

c) 센서의 빛 구멍에 물 얼룩이 없는 것으로 확인되면 빨간색 패치가 나타납니다.

집중된 빨간색 밝은 점이 아닌 방출됩니다.

광원에 문제가 있는 경우 센서를 흐름 슬롯에서 제거하여 다시 장치로 보낼 수 있습니다.

수리 및 교정을 위한 제조업체입니다.센서를 유량 슬롯에 다시 삽입하기 전에 다음을 수행해야 합니다.

장비의 전원을 끄는 데 필요합니다.순환구에 넣은 후 살짝 눌러주세요

제자리에 삽입되어 기울어지지 않았는지 손으로 확인하십시오.여부를 관찰할 수 있습니다.

센서는 장비 측면에 위치합니다.



7.2.3 순환탱크 청소

튜브 브러시를 사용하여 흐름 탱크를 청소하고 탱크의 바닥과 측벽이 올바른지 확인하십시오.

눈에 보이는 침전물이 없습니다.





7.2.4 실행 상태 확인

위의 유지관리가 완료된 후, 취수량 등 일상적인 측정작업을 수행합니다.

프로브 수집을 다시 시작할 수 있으며, 측정값 등 검증 작업도 가능합니다.

현장 요구 사항에 따라 비교 및 ​​단일 지점 교정을 수행할 수 있습니다.



8. 문제 해결

표 5-1에는 일반적인 문제에 대한 증상, 가능한 원인 및 권장 해결 방법이 나열되어 있습니다.

저범위 탁도계를 만났습니다.증상이 목록에 없거나 다음 중 어느 것도 아닌 경우

솔루션이 귀하의 문제를 해결해 주신다면 저희에게 연락해 주십시오.



오류	가능한 원인	해결책
측정값은 너무 높거나 너무 낮거나 불안정	이상 발광 센서의	에 따라 발광 상태를 확인하십시오. 작동 지침
	물 저장 이상	물 유입구, 물 저장고 및 나머지는 정상
	가벼운 창문이 망가진다	광학창의 청소효과를 확인하세요 그리고 청소솔.청소용 솔이 마모된 경우 창문 표면을 제대로 긁지 못하거나, 청소용 솔을 교체해 보세요
수로 이상	입구 유량 설정이 잘못되었습니다	입구 유량을 확인하고 그에 따라 조정하십시오. 제품 매개변수에
	흐름이 좋지 않음 넘친 물	오버플로 포트 사이의 양수 강하를 보장합니다. 원활한 배수를 보장하는 배수관 그리고 오버플로를 피하세요

표 5-1 일반적인 질문 목록

9. 보증 설명

(1) 보증기간은 1년입니다. (소모품 제외)

(2) 본 품질보증은 다음의 경우에는 적용되지 않습니다.

① 불가항력, 천재지변, 사회적 불안, 전쟁(선포 또는 미선포)으로 인한 경우,

테러, 전쟁 또는 정부의 강제로 인한 피해.

②오용, 부주의, 사고 또는 부적절한 적용 및 설치로 인한 손상.

③상품을 당사로 반송하는 데 드는 운임입니다.

④ 당사가 적용하는 부품이나 제품의 속달 또는 속달 배송에 대한 운임

보증.

⑤보증 수리를 위해 현지로 여행을 갑니다.

(3) 본 보증서는 당사가 당사 제품에 대하여 제공하는 보증의 전체 내용을 포함합니다.

① 본 보증은 보증 조건에 대한 최종적이고 완전하며 배타적인 진술을 구성하며, 어떠한 개인이나 대리인도 다음의 이름으로 다른 보증을 설정할 수 있는 권한이 없습니다.

우리 회사.

② 위에 기술된 수리, 교체 또는 대금 반환에 대한 구제책은 다음과 같습니다.

본 보증을 위반하지 않는 예외적인 경우 및 교체 또는 반품 구제책

지불은 우리 제품 자체에 대한 것입니다.당사는 엄격한 책임 또는 기타 법적 이론을 바탕으로

기타 제품의 하자나 부주의로 인한 손해에 대해서는 회사는 책임을 지지 않습니다.

이러한 조건과 인과적으로 관련된 모든 후속 손상을 포함한 작동.



10.통신 프로토콜

RS485 통신 프로토콜은 MODBUS 통신 프로토콜을 사용하며 센서는

노예로 사용됨.

데이터 바이트 형식.

전송 속도	9600
시작 위치	1
데이터 비트	8
정지비트	1
숫자 확인	N

데이터 읽기 및 쓰기(표준 MODBUS 프로토콜)

기본 주소는 0x01이며, 주소는 레지스터에 의해 수정될 수 있습니다.



10.1 데이터 읽기

호스트 호출(16진수)

01 03 00 00 00 01 84 0A

암호	기능 정의	비고
01	장치 주소
03	기능 코드
00 00	시작 주소	자세한 내용은 등록표를 참조하세요.
00 01	레지스터 수	레지스터 길이(레지스터 1개당 2바이트)
84 0A	CRC 체크섬, 전면 로우 및 후면 하이



슬레이브 응답(16진수)

01 03 02 00xxxxxxxx

암호	기능 정의	비고
01	장치 주소
03	기능 코드
02	읽은 바이트 수
XXXX	데이터(전면 로우 및 후면 하이 DCBA)	자세한 내용은 등록표를 참조하세요.
XXXX	CRC 체크섬, 전면 로우 및 후면 하이









10.2 데이터 쓰기

호스트 호출(16진수)

01 10 1B 00 00 01 02 01 00 0C C1





암호	기능 정의	비고
01	장치 주소
10	기능 코드
1B00	주소 등록	자세한 내용은 등록표를 참조하세요.
00 01	레지스터 수	읽기 레지스터 수
02	바이트 수	읽기 레지스터 수 x2
01 00	데이터(전면 로우 및 후면 하이 DCBA)
0C C1	CRC 체크섬, 전면 로우 및 후면 하이



슬레이브 응답(16진수)

01 10 1B 00 00 01 07 2D



암호	기능 정의	비고
01	장치 주소
10	기능 코드
1B00	주소 등록	자세한 내용은 등록표를 참조하세요.
00 01	기록된 레지스터 수를 반환합니다.
7D 2D	CRC 체크섬(전면 로우 및 후면 하이)



10.3 CRC 체크섬 계산

(1) 하나의 16비트 레지스터를 16진수 FF(즉, 모두 1)로 사전 설정하고 이 레지스터를 CRC라고 부릅니다.

등록하다.

(2) 첫 번째 8비트 바이너리 데이터(모두 통신 정보의 첫 번째 바이트)를 Iso-oring합니다.

프레임) 16비트 CRC 레지스터의 하위 8비트를 처리하고 그 결과를 CRC 레지스터에 저장합니다.

데이터의 상위 8비트는 변경되지 않은 채로 둡니다.

(3) CRC 레지스터의 내용을 한 비트 오른쪽(낮은 쪽)으로 이동하여

가장 높은 비트는 0이고 오른쪽 시프트 이후에 시프트 아웃된 비트를 확인합니다.

(4) 밖으로 이동된 비트가 0인 경우: 3단계를 반복합니다(다시 한 비트 오른쪽으로 이동).시프트 아웃된 비트가 1이면 CRC

iso-or에 대한 등록 및 다항식 A001(1010 0000 0000 0001).

(5) 8비트 데이터 전체가 오른쪽 쉬프트가 8번 이루어질 때까지 3, 4단계를 반복한다.

전체적으로 처리됩니다.

(6) 통신 정보 프레임의 다음 바이트에 대해 2~5단계를 반복합니다.

(7) 이 모든 바이트 이후에 얻은 16비트 CRC 레지스터의 상위 및 하위 바이트를 교환합니다.

위의 단계에 따라 통신 정보 프레임이 계산되었습니다.

(8) 최종 CRC 레지스터 내용은 다음과 같이 얻어집니다: CRC 코드.





10.4 레지스터 테이블

시작 주소	명령 설명	수 레지스터	데이터 형식(16진수)
0x0700H	소프트웨어 받기 및 하드웨어 신부님	2	총 4바이트 00 ~ 01: 하드웨어 버전 02 ~ 03: 소프트웨어 버전 예를 들어 0101을 읽으면 1.1을 나타냅니다.
0x0900H	SN 받기	7	총 14바이트 00: 예약됨 01 ~ 12: 일련번호 13: 예약됨 일련 번호의 12바이트는 ASCII 코드, 즉 공장 일련 번호에 따라 변환됩니다.
0x1100H	사용자 교정 K/B (읽기/쓰기)	4	총 8바이트 00~03:K 04~07: ㄴ 예를 들어 K를 읽으려면 4바이트의 데이터로 읽습니다(앞의 낮은 비트, DCBA 형식, 이 데이터를 부동 소수점으로 변환해야 함, 변환 방법은 아래 참조). 예를 들어 k를 쓰려면 k를 32비트 부동 소수점으로 변환하여 (DCBA 형식)로 써야 합니다.
0x1B00H	브러시 전원 켜짐 시작 설정	1	총 2바이트 00~01: 0x0000이 전원 공급 시 시작되지 않습니다. 0x0100 전원 켜기 및 자체 시작
0x2600H	탁도 값 인수	2	판독 탁도 값은 4바이트의 데이터입니다. (낮은 위치가 전면에 있는 DCBA 형식으로 이 데이터를 변경 부동 소수점 수로 변환해야 합니다. 변환 방법은 아래와 같습니다)
0x3000H	장치 주소(읽기 및 쓰기)	1	총 2바이트 00~01: 장치 주소 범위는 1~254까지 설정할 수 있습니다. 예를 들어 획득한 데이터는 02 00 입니다. (낮은 위치가 앞에 있으면 주소가 2라는 뜻입니다.) 예를 들어 주소 15를 선택하면 0F 00이 됩니다. 해당 주소를 쓰세요(앞이 낮음) 현재 장치 주소를 알 수 없는 경우 FF를 공통 장치 주소로 사용하여 현재 장치 주소를 요청할 수 있습니다.
0x3100H	브러시 시작 (쓰기만 가능)	0	쓰기 길이가 0인 쓰기 명령을 보냅니다.
0x3200H	브러시 반복된 시작 시간 설정 (읽고 쓰다)	1	총 2바이트 00~01: 시간 읽기 값 1E 00(기본값)을 예로 들면 실제 값은 0x001E, 즉 30분입니다. 예를 들어 60분 동안 써야 한다면 3C 00으로 변환해서 쓰면 됩니다.



10.5 부동소수점 변환 알고리즘

10.5.1 부동 소수점 숫자를 16진수로 변환



1단계: 17.625의 부동 소수점 표현을 이진 부동 소수점으로 변환

먼저 정수 부분의 이진 표현을 찾습니다.

17 = 16 + 1 = 1×2⁴+ 0× 2^삼+ 0×2²+ 0×2¹+ 1×2⁰

따라서 정수 부분 17의 이진 표현은 10001B입니다.

그런 다음 분수 부분의 이진 표현을 찾으십시오.

0.625= 0.5 + 0.125 = 1×2^-1+ 0x2^-2+ 1x2⁰

따라서 소수 부분 0.625의 이진 표현은 0.101B입니다.

따라서 부동 소수점 형식으로 표현된 17.625에 대한 이진 형식의 부동 소수점 숫자는 10001.101B입니다.



2단계: Shift를 사용하여 지수를 찾습니다.

10001.101B를 소수점 한 자리만 남을 때까지 왼쪽으로 이동하면 1.0001101B가 되고, 10001.101B = 1.0001101 B x 2가 됩니다.⁴.따라서 지수 부분은 4이고 127에 더하면 131이 되며 이진수 표현은 10000011B입니다.



3단계: 끝 번호 계산

1.0001101B의 소수점 앞의 1을 제거하면 후행 숫자는 0001101B가 됩니다(소수점 앞의 1은 1이어야 하기 때문에 IEEE에서는 소수점 뒤의 1만 기록하도록 규정하고 있습니다).23비트 후행 숫자에 대한 중요한 참고 사항: 첫 번째 비트(즉, 숨겨진 비트)는 컴파일되지 않습니다.숨겨진 비트는 구분 기호 왼쪽에 있는 비트로, 일반적으로 1로 설정되고 억제됩니다.



4단계: 기호 비트 정의

양수는 부호 숫자 0을 갖고 음수는 부호 숫자 1을 가지므로 17.625는 부호 숫자 0을 갖습니다.



5단계: 부동 소수점으로 변환

부호 1자리 + 지수 8자리 + 가수 23자리

0 10000011 00011010000000000000000B (16진수로 0x418D0000에 해당)



10.5.2 16진수를 부동소수점 숫자로 변환



1단계: 16진수 0x427B6666을 이진 부동 소수점 숫자 0100 0010 0111 1011 0110 0110 0110 0110 0110B로 부호, 지수 및 가수 비트 0 10000100 11110110110110011001100110b로 변환합니다.

부호 1자리 + 지수 8자리 + 가수 23자리

부호 비트 S:

인덱스 비트 E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2^삼+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

마지막 숫자 M: 11110110110011001100110B = 8087142



2단계: 부동 소수점 숫자 계산

D =(-1)⁵×(1.0=M/2²³) ×2^E-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 x 1.964062452316284 x 32

= 62.85
