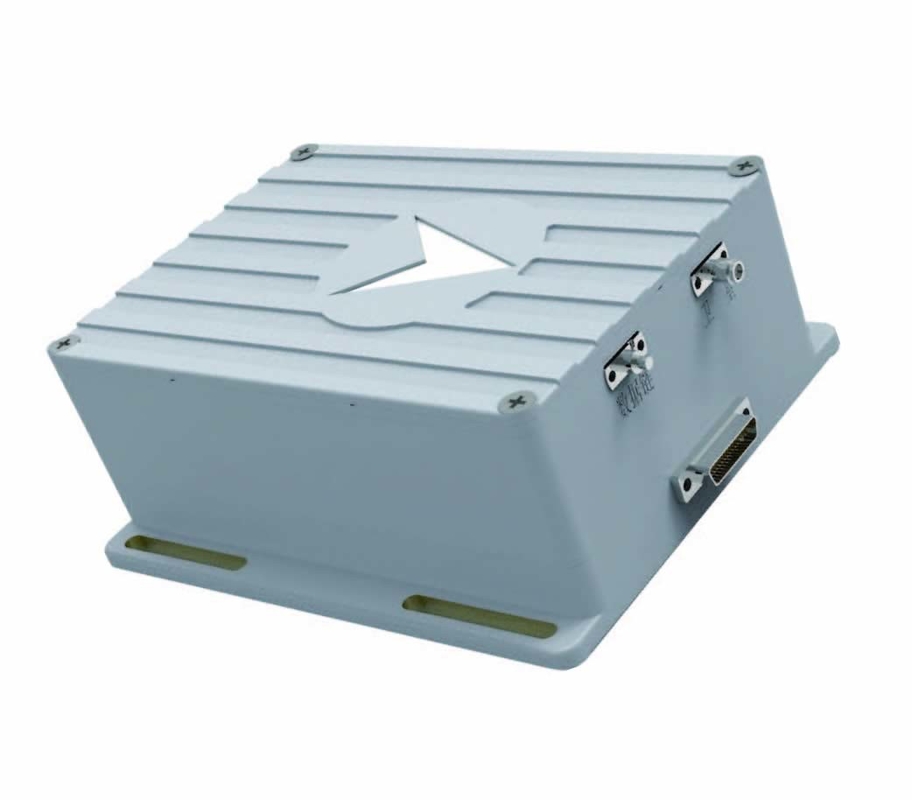

고급 관성 항법 시스템 전력 요구 사항 18V-36V DC 항공

고급 관성 항법 시스템 전력 요구 사항 18V-36V DC 항공

Place of Origin:

China (Mainland)

브랜드 이름:

Kacise

인증:

certificate of explosion-proof, CE

Model Number:

KsINS-01

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
데이터 출력 주파수:
10Hz(일반)
입출력 인터페이스:
RS-422 2개, RS-232 1개, 100M 이더넷 1개
데이터 링크 작동 주파수 대역:
3.4GHz~3.6GHz
동력 요건:
18V~36V DC, 소비 전력 ≤ 30W, 허용되는 전원 중단 시간은 5ms를 넘지 않습니다.
위성 거부(RMS) 시 시공간 동기화 정확도:
5m/5ns
주파수 호핑 속도:
80000홉/초
위성을 사용할 수 있는 경우 시공간 동기화 정확도(RMS):
0.1m/1ns
다이내믹 레인지:
Speed: -2000m/s ~ 2000m/s; 속도: -2000m/s ~ 2000m/s; Acceleration: -30g ~ 30g;
지불 및 배송 조건
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Payment Terms
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
제품 설명

제품 설명:

정확성, 속도 및 균형의 핵심 요소는 움직이는 모든 개체의 작동에 매우 중요합니다. 이것은 특히 비행기, 자율주행 차량,선박, 우주선, 잠수함, 무인 항공기 (UAV) 는 완벽한 움직임을 관리하고 제어하는 정확한 시스템의 필요성이 필수적입니다.관성 내비게이션 시스템은 이러한 차량이 안전하고 정확하게 업무를 수행 할 수 있도록 보장하는 데 중추적인 역할을합니다., GPS에 대한 의존성을 제거합니다.

UAV 군집 비행을 위해 개발된 KsINS-01 통합 통신 및 안내 협동 탐사 시스템은 위성 탐사 및 데이터 링크를 원활하게 통합합니다.UAV에 대한 정확한 공간 시간 기준을 제공제3세대 베이두 B1 및 B3 주파수 신호 수신을 탑재한 이 시스템은 노드 간 네트워크 통신을 가능하게 하고 고정도 공간 시간 동기화 기능을 제공합니다.공간-시간 동기화 정확도는 0보다 높습니다.위성 효과 조건에서.1m/1ns, 위성 거부 조건에서 5m/5ns 이상.

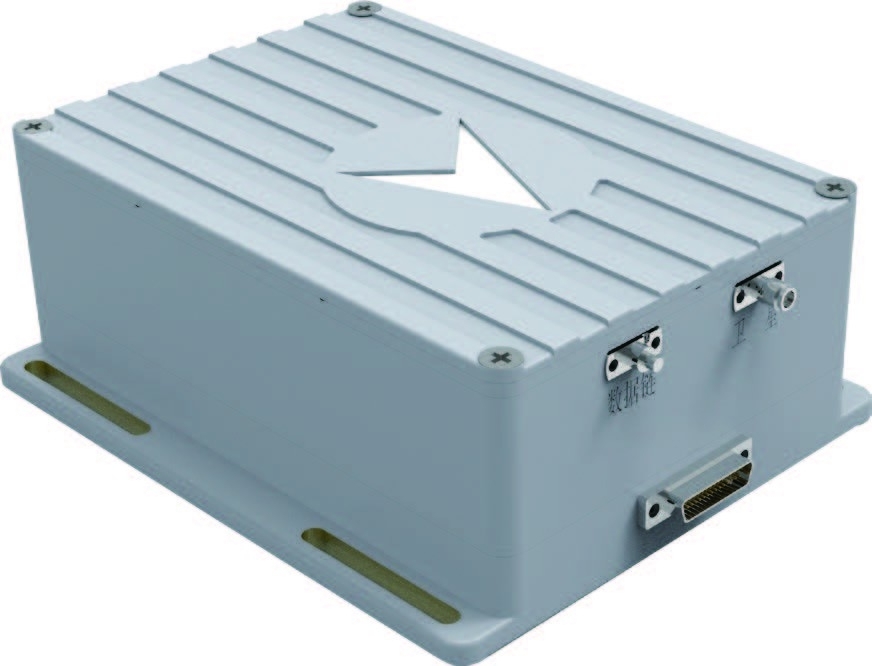

고급 관성 항법 시스템 전력 요구 사항 18V-36V DC 항공 0

특징:

● 통신기 차이 를 기반으로 한 노드 간 고정격 의 공간 시간 동기화
● 위성 거부 상태 에서 노드 들 사이 에서 고 정밀 한 공간-시간 동기화
● 위성 내비게이션 및 데이터 링크의 심도 있는 통합 설계
● 매우 신뢰성 있는 네트워크 및 노드 간 데이터 전송

기술 매개 변수:

성능 지표:

위성 위치 정밀도 (2σ)레벨: 6m, 고도: 8m
데이터 링크 작업 주파수 대역3.4GHz~3.6GHz
주파수 점프 속도80000 점프/초
통신 거리100km
의사소통율200kbps
지원된 노드 수64

위성이 사용할 때 공간 시간 동기화 정확도

(RMS)

0.1m/1ns

위성 거부의 경우 시공간 동기화 정확도

(RMS)

5m/5ns

응용 환경:

작업 온도/저장 온도 ((°C)-55°C ~+70°C
동적 범위

속도: -2000m/s ~ 2000m/s

가속: -30g ~ 30g; 가속: -5g/s ~ 5g/s

기계적 특성

내구 충격 환경: 반 시노스 파동 20g, 11ms

내구 진동 환경: 전형적인 드론 진동 환경

물리적 성질:

크기160mm x 150mm x 56mm
설치 크기160mm x 150mm
무게숙주 ≤ 12.5kg

외부 인터페이스:

전력 요구18V~36V DC, 전력 소비 ≤ 30W, 허용되는 전력 중단은 5ms 이상이 아닙니다.
입력/출력 인터페이스2 RS-422, 1 RS-232, 1 100M 이더넷
데이터 출력 주파수10Hz (유례적)

지원 및 서비스:

  • 우리는 전자 자이로스코프 센서를 최대한 활용할 수 있도록 다양한 자원을 제공합니다.
  • 고객 지원은 24시간 24시간입니다.
  • 기술자 팀은 기술 자문과 문제 해결 지원을 제공할 수 있습니다.
  • 우리는 당신이 당신의 구매에 만족할 수 있도록 우리의 모든 제품에 대한 보증을 제공합니다.


포장 및 운송:

관성 내비게이션 시스템 은 장착 된 용기 로 만든 상자 에 안전 하게 포장 되어 있습니다. 그 상자 는 후속 보호 를 위해 밀폐 되고 두꺼운 고리 상자 에 보관 됩니다.
배송 상자에는 목적지 주소와 패키지의 추적 번호가 표시되어 있습니다. 패키지는 다음으로 가장 가까운 배송 서비스 제공 업체로 옮겨지고 목적지로 전송됩니다.
