제품 설명:

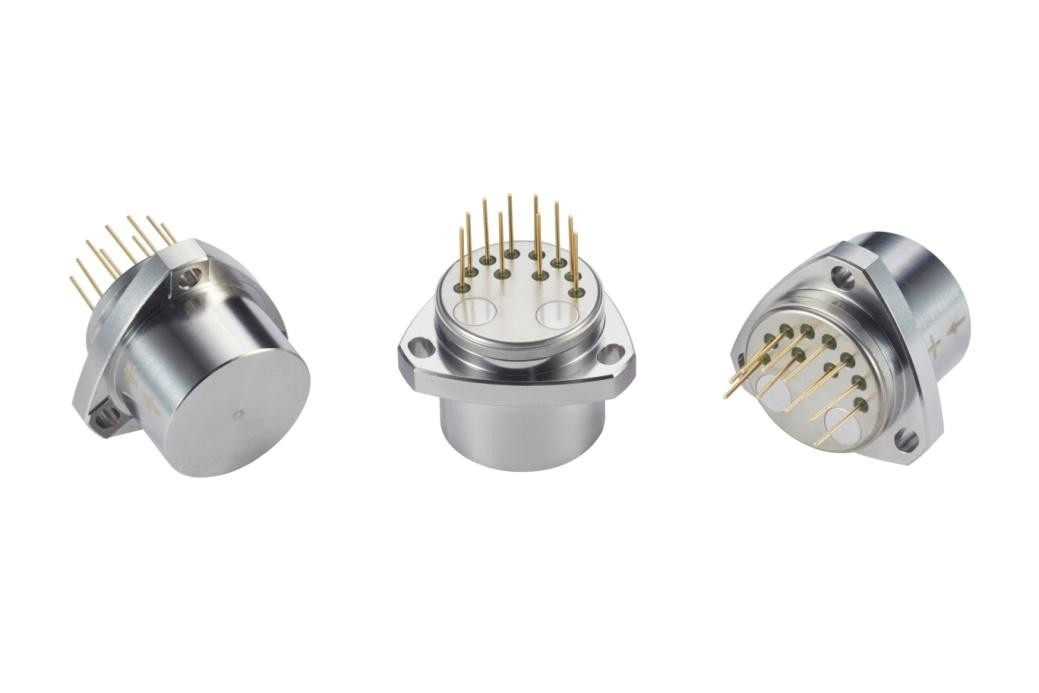

KSJB5 시리즈 쿼츠 유연 가속도계는 독특한 콤팩트 구조 디자인으로 특징인 중간 정밀 센서입니다.동적 반응 성능, 그리고 높은 신뢰성과 함께 진동과 충격에 대한 견고한 저항.이 센서는 정적 및 동적 테스트를 위해 모두 적합하며 또한 표준 진동 및 기울기 센서로 기능.
이 제품은 독점적인 구조 설계와 전문 회로를 채택합니다. 제품의 출력 전류는 적용 된 힘 또는 가속과 직선적 방식으로 직접 관련이 있습니다.사용자들은 적절한 샘플링 저항의 계산된 선택으로 높은 정밀 출력을 달성 할 수 있습니다.또한 이 제품은 오프셋 값 및 스케일 인자 보상을위한 통합 온도 센서를 포함합니다.사용자의 요구에 따라 환경 온도의 영향을 효과적으로 최소화합니다..

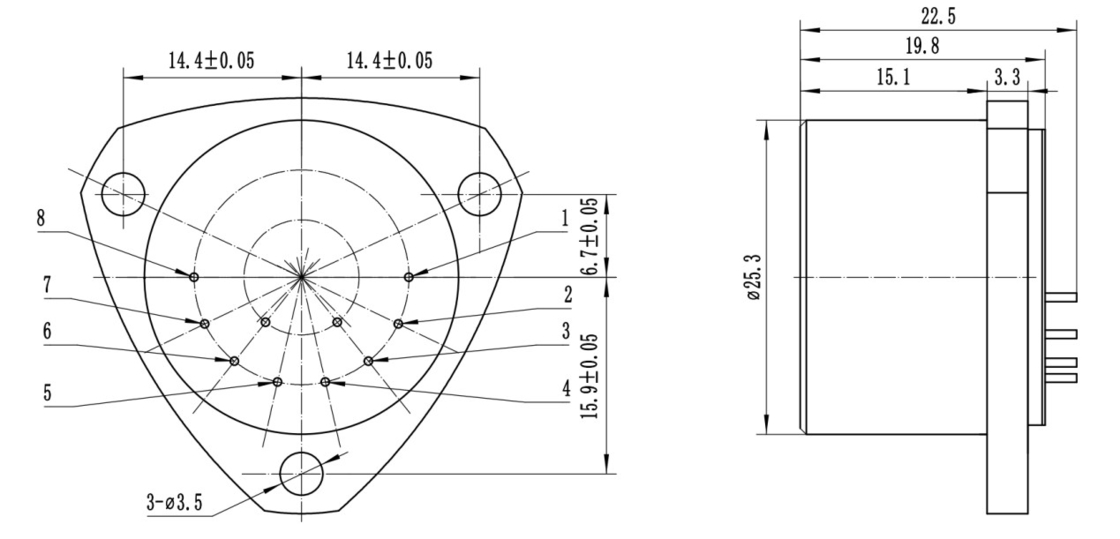

1JB5-A의 윤곽 크기 및 핀 정의

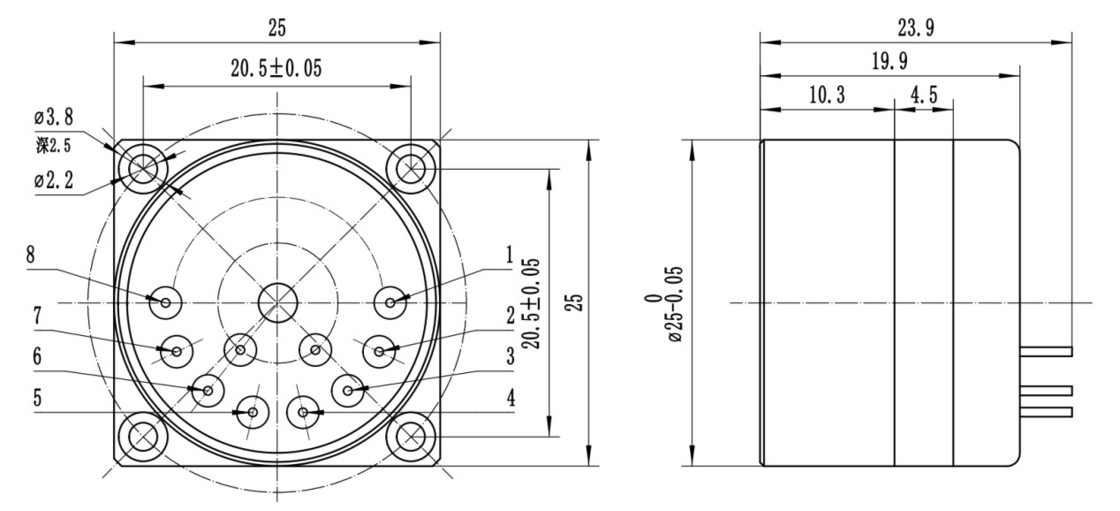

2JB5-B의 윤곽 크기 및 핀 정의

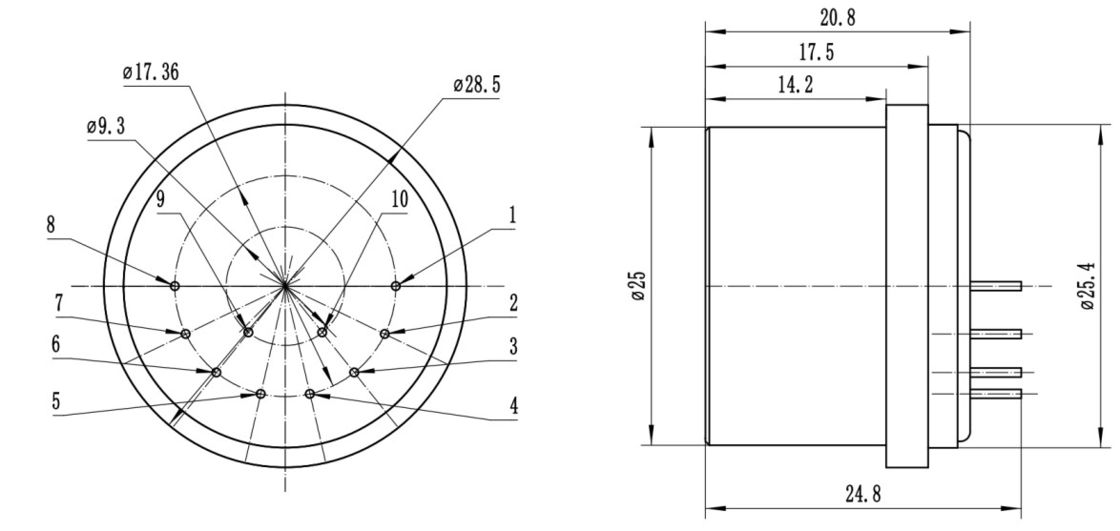

3JB5-C의 윤곽 크기 및 핀 정의
핀 정의:
1, 신호 출력
2, 공기
3전력 -15V
4, 전력 +15V
5, 전력 및 신호 지상
6, 7, 8, 빈
9-9V 또는 pt1000
10, +9V 또는 pt1000
기술 매개 변수:
| 번호 |
매개 변수 |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
적용 범위 |
±50g |
±50g |
±50g |
| 2 |
해상도 비율 |
<5μg |
<5μg |
<5μg |
| 3 |
오차 값 K0/K1 |
< 5mg |
< 7mg |
< 10mg |
| 4 |
스케일 인수 K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
2차 비선형 계수 K2 |
≤±20μg/g2 |
≤±20μg/g2 |
≤±20μg/g2 |
| 6 |
오차 값 합성 반복성 σK0(1σ, 한 달) |
< 30μg |
<50μg |
< 80μg |
| 7 |
스케일 요인 통합 반복성 σK1/K1(1σ, 한 달) |
<50ppm |
< 80ppm |
< 100ppm |
| 8 |
비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) |
≤±20 μg/g2 |
≤±20 μg/g2 |
≤±20 μg/g2 |
| 9 |
비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) |
< 20μg/°C |
< 30μg/°C |
<40μg/°C |
| 10 |
오차 값 온도 계수 ((온도 영역 전체의 평균 값) |
<40ppm |
<50ppm |
<80ppm |
| 11 |
소음 ( 샘플링 저항은 840Ω) |
≤5mv |
≤5mv |
≤5mv |
| 12 |
대역폭 |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
진동 정정 오류 |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
< 30μg/g2rms (50-500Hz) |
| 14 |
무작위 진동 |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
파업 |
250g 4.5ms |
250g 4.5ms |
250g 4.5ms |
| 16 |
설치 오류 |
<1500μrad |
<1500μrad |
<1500μrad |
| 17 |
작동 온도 범위 |
-55~96°C |
-55~96°C |
-55~96°C |
| 18 |
전원 공급 |
±13~±18V |
±13~±18V |
±13~±18V |
| 19 |
현재 소비 |
<20mA |
<20mA |
<20mA |
| 20 |
온도 센서 |
사용자 사용자 지정 |
사용자 사용자 지정 |
사용자 사용자 지정 |
| 21 |
무게 |
<55g |
<55g |
<55g |
| 22 |
장착 지름 |
25mm |
F25.3mm |
25mm |
| 23 |
껍질 소재 |
300 시리즈 스테인리스 스틸 |
300 시리즈 스테인리스 스틸 |
300 시리즈 스테인리스 스틸 |
참고:
1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;
2온도 센서: AD590, pt1000, 18B20,
3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.
4. 사용자 요구 사항에 따라 설치; 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있으며 다른 테스트 요구 사항은 고객 요구 사항에 따라 수행 할 수 있습니다.
|
응용 프로그램:
응용 분야: 다리,??, 석유 우물, 석탄 광산 기울기 테스트, 고속 철도 제어, 선박 안정성 제어.
