정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준

정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준

고성능 가속도 센서

저잡음 가속도 감지기

보증이 있는 정확한 가속도 센서

Place of Origin:

China (Mainland)

브랜드 이름:

Kacise

인증:

certificate of explosion-proof, CE

Model Number:

KSJB4

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
크기:
25mm
작동 온도:
-55~180°C
범위:
±30g
소음:
<3000µg-rms(0-10000Hz)
제품 이름:
가속도계 센서
전원 공급:
13V~18V
무게:
≤55g
오차 값 K0/K1:
≤±10 Mg
강조하다:

고성능 가속도 센서

,

저잡음 가속도 감지기

,

보증이 있는 정확한 가속도 센서

지불 및 배송 조건
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Payment Terms
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
제품 설명

제품 설명:

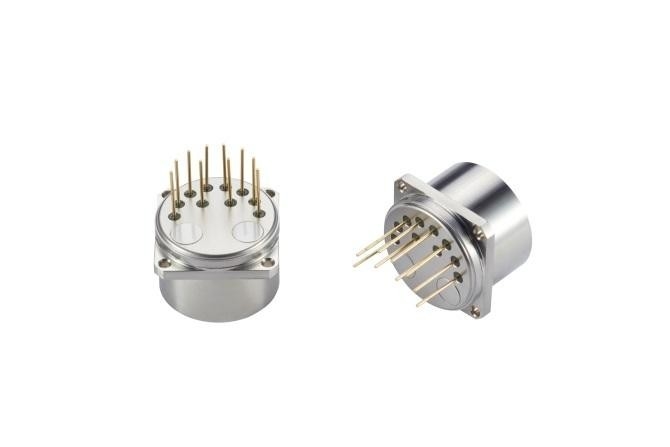

KSJB4 시리즈 쿼츠 유연 가속도계는 고온 및 진동 저항 센서입니다. 뛰어난 반복성, 시작 성능, 고온 탄력성,그리고 신뢰성그것은 정적 및 동적 테스트에 적합하며 표준 진동 센서로 기능합니다.



이 제품은 혁신적인 고온 및 지진 방지 설계, 첨단 포장 기술 및 전문 회로로 특징입니다.그 출력 전류는 측정 된 가속도에 직접 비례합니다, 이는 정적 및 동적 가속 측정에 적합합니다. 사용자는 적절한 샘플링 저항을 선택하여 높은 정밀 출력을 달성 할 수 있습니다.사용자 요구 사항에 따라 오프셋 및 스케일 인수를 보상하기 위해 온도 센서로 장착 할 수 있습니다.특히 이 제품은 QA650, T185, T160 및 JAE 시리즈 제품의 다재다능한 대체물입니다.경쟁사들과 구별되는 독특한 이중 토크 구조를 특징으로합니다.이 혁신은 독립적 인 지적 재산권을 보유하면서 가속계 오프셋 값과 스케일 요인의 안정성을 향상시킵니다. 2010 년 도입 이후,이 제품은 수천 건의 배달을 받았고, 수년간 사용되어 성숙해졌습니다., 특히 석유 산업의 굴착 과정에서 측정에 탁월합니다.



응용 분야: 다리, 덤불, 석유 우물, 석탄 광산 기울기 테스트, 고속 철도 제어, 선박 안정성 제어.



정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준 0

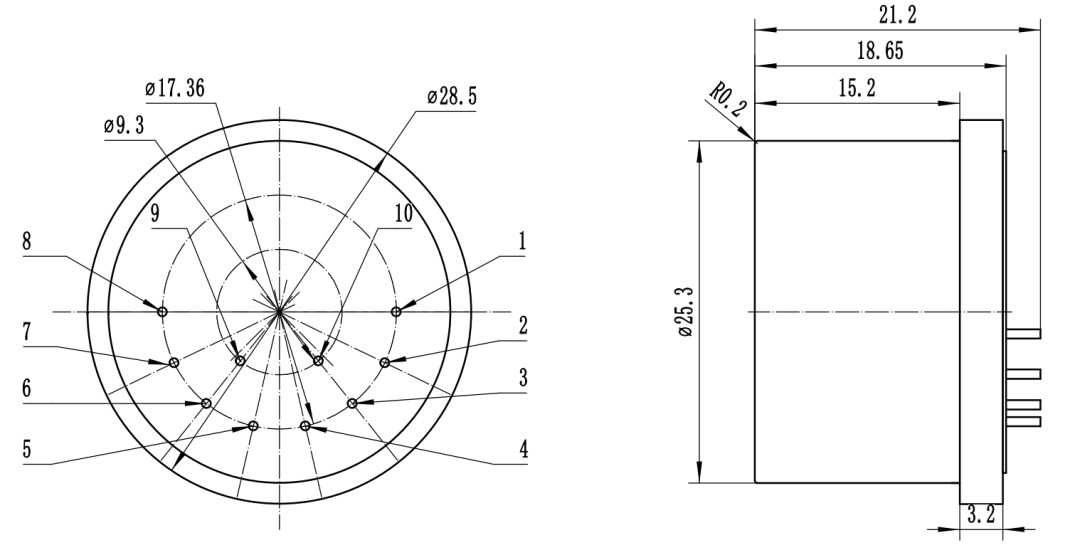

1.JB4-01 구조 차원 및 핀 정의

정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준 1

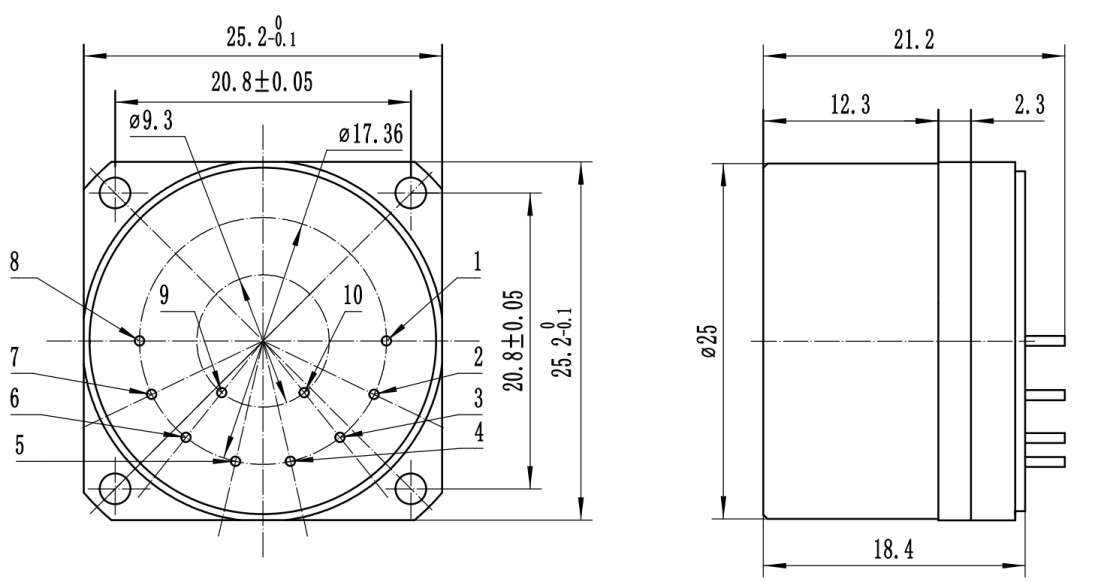

2.JB4-02A 및 JB4-03A 구조 차원 및 핀 정의

정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준 2

3.JB4-02B 및 JB4-03B 구조 차원 및 핀 정의

정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준 3

(B형 제품 개요 그림 1)

정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준 4

(B형 제품 개요 그림 2)





4.JB4-02C 및 JB4-03C 구조 차원 및 핀 정의

정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준 5

5.JB4-02D 및 JB4-03D 구조 크기 및 핀 정의

정밀 가속도 측정기 감지기 고성능 가속도 측정기 센서 낮은 소음 수준 6



핀 정의:



1, 신호 출력

2, 공기

3전력 -15V

4, 전력 +15V

5, 전력 및 신호 지상

6, 7, 8, 빈

9-9V 또는 pt1000

10, +9V 또는 pt1000

기술 매개 변수:

번호 매개 변수 KSJB4-01 KSJB4-02 KSJB4-03
1 적용 범위 ±30g ±30g ±30g
2 오차 값 K0/K1 < 10mg < 15mg < 15mg
3 오차 값 합성 반복성 σk0 (1σ, 한 달) <50μg <200μg <200μg
4 온도 계수 <50μg/°C < 100μg/°C < 100μg/°C
5 스케일 인수 K1 1.1·1.3 mA/g 1.1·1.3 mA/g 10.1~1.3mA/g
6 스케일 요인 통합 반복성 σk1/k1 (1σ, 한 달) < 80ppm < 150ppm < 150ppm
7 오차 값 온도 계수 ((온도 영역 전체의 평균 값) < 100ppm <200ppm <200ppm
8 설치 오류 <1500μrad <1500μrad <1500μrad
9 진동 정정 오류 < 30μg/g 2rms (50-500Hz) <100μg/g 2rms (50-500Hz) <100μg/g 2rms (50-500Hz)
10 소음 < 3000μg-rms (0-10000Hz) < 3000μg-rms (0-10000Hz) < 3000μg-rms (0-10000Hz)
11 작동 온도 범위 -55~96°C -55~155°C -55~180°C
12 파업 500g 0.5ms 1000g 0.5ms 1000g 0.5ms
13 무작위 진동 25g @30-500Hz 25g @30-500Hz 25g @30-500Hz
14 해상도 비율 < 10μg < 10μg < 10μg
15 대역폭 > 300 Hz > 300 Hz > 300 Hz
16 현재 소비 <20mA <20mA <20mA
17 전력 소모 @ ±15VDC <480mW <480mW <480mW
18 전원 공급 ±13~±18V ±13~±18V ±13~±18V
19 무게 <55g <55g <55g
20 장착 지름 25mm 25mm 25mm
21 높이 < 21.5mm < 21.5mm < 21.5mm
22 껍질 소재 300 시리즈 스테인리스 스틸 300 시리즈 스테인리스 스틸 300 시리즈 스테인리스 스틸

참고:



1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;



2온도 센서: AD590, pt1000,



3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.



4. 사용자 요구 사항에 따라 설치; 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있으며 다른 테스트 요구 사항은 고객 요구 사항에 따라 수행 할 수 있습니다.






응용 프로그램:

Kacise KSJB4 가속도 센서는 다양한 운동 속도, 중력 힘 및 진동 감지 요구 사항을 충족하도록 설계되었습니다. 그것은 25mm 크기의 Ф, 13V-18V 전원 공급 장치,그리고 -55~180°C의 작동 온도폭발 방지 및 CE 인증과 함께, Kacise KSJB4 가속도 센서는 사용자들에게 운동 속도, 중력 힘 및 진동 검출을 위한 안전하고 신뢰할 수 있는 솔루션을 제공합니다.게다가, 또한 K0/K1의 오차 값은 ≤±10 Mg입니다.

Kacise KSJB4 가속도 센서는 자동차 성능 테스트, 고 정밀 기계 제어,산업 자동화, 항공기 내비게이션, 도둑질 방지 경보 시스템 및 지진 및 쓰나미 모니터링.그것은 1pcs의 최소 주문량으로 사용할 수 있으며 개별 상자뿐만 아니라 표준 패키지 또는 고객의 요청에 포장 될 수 있습니다5~8 일간의 빠른 배송시간과 T/T, 웨스턴 유니온, 머니그램의 결제 조건으로, Kacise KSJB4 액셀로미터 센서는 모션 속도에 대한 이상적인 솔루션입니다.중력 및 진동 감지.
