Place of Origin:
China (Mainland)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
Model Number:
KSJB2
KSJB2 시리즈 쿼츠 유연 가속도계는 많은 수의 군사용 (최고 100g) 용으로 고정도, 관성 항법 레벨 가속도계입니다.제품은 장기적으로 안정성이 뛰어나다, 반복성, 시작 성능, 환경 적응성 및 높은 신뢰성 특성, 정적 테스트에 사용할 수 있습니다 동적 테스트에 사용할 수 있습니다,또한 표준 진동 센서와 기울기 센서입니다..
제품의 출력 전류는 수신된 힘이나 가속과 선형적으로 관계된다.그리고 사용자는 계산을 통해 적절한 샘플링 저항을 선택하여 높은 정밀 출력을 달성 할 수 있습니다.내장 온도 센서는 사용자 필요에 따라 주변 온도의 영향을 줄이기 위해 오프셋 값과 스케일 인자를 보상하는 데 사용할 수 있습니다.
응용 분야: 항공우주, 항공, 선박, 무기 및 기타 분야에서 군사 고정도 관성 탐사 시스템의 관성 측정진동 격리 시험 및 정밀 기기 장비 기울기 시험.

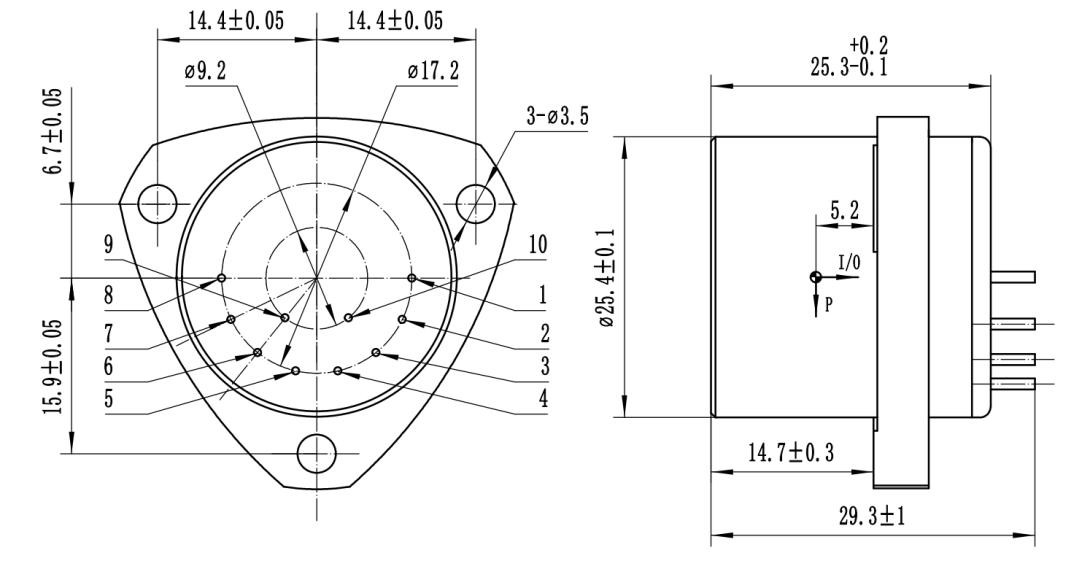

윤곽 다이어그램 및 핀 정의
그림 I: 우주 가속도 측정기
핀의 일반적인 정의: 1, 신호 출력; 2. 빈; 3, -15V; 4, +15V; 5, 전원 공급 및 신호 지상; 6. 빈; 7. 빈; 8. 빈; 9, -9V 출력; 10, +9V 출력.
기술 매개 변수
| 번호 | 매개 변수 | KSJB2-01 | KSJB2-02 | KSJB2-03 |
| 1 | 적용 범위 | ±70g | ±70g | ±70g |
| 2 | 임계 값 | 5μg | 5μg | 5μg |
| 3 | 오차 값 K0/K1 | ≤±3mg | ≤±3mg | ≤±5mg |
| 4 | 스케일 인수 K1 | 00.8~1.2mA/g | 00.8~1.2mA/g | 00.8~1.2mA/g |
| 5 | 2차 비선형 계수 K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4시간 단기 안정성 | ≤ 10μg | ≤15μg | ≤ 20 μg |
| 7 | 1g 4시간 단기 안정성 | ≤ 10ppm | ≤15ppm | ≤ 20ppm |
| 8 | 오차 값 합성 반복성 σK0(1σ, 한 달) | ≤ 10μg | ≤ 20 μg | ≤ 30μg |
| 9 | 스케일 요인 통합 반복성 σK1/K1(1σ, 한 달) | ≤15ppm | ≤ 30ppm | ≤50ppm |
| 10 | 비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30μg/g2 |
| 11 | 오차 값 온도 계수 ((온도 영역 전체의 평균 값) | ≤±10 μg /°C | ≤±30μg /°C | ≤±50μg/°C |
| 12 | 스케일 요인 온도 계수 (온도 영역 전체의 평균 값) | ≤±20ppm /°C | ≤±30ppm /°C | ≤±50ppm /°C |
| 13 | 소음 ( 샘플링 저항은 840Ω) | ≤5mv | ≤5mv | ≤5mv |
| 14 | 자연 빈도 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
| 15 | 대역폭 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | 무작위 진동 | 6g ((20-2000Hz) | 6g ((20-2000Hz) | 6g ((20-2000Hz) |
| 17 | 파업 | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
| 18 | 작동 온도 범위 | -55°C+85°C | -55°C+85°C | -55°C+85°C |
| 19 | 저장 온도 범위 | -60~+120°C | -60~+120°C | 60~+120°C |
| 20 | 전원 공급 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 현재 소비 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 온도 센서 | 사용자 사용자 지정 | 사용자 사용자 지정 | 사용자 사용자 지정 |
| 23 | 차원 | F25.4X30mm | F25.4X30mm | F25.4X30mm |
| 24 | 무게 | ≤ 80g | ≤ 80g | ≤ 80g |
참고:
1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;
2온도 센서: AD590, pt1000, 18B20로 나뉘어
3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.
4사용자 설치 요구 사항에 따라, 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있습니다,다른 시험 요구 사항은 고객의 요구 사항에 따라 수행 할 수 있습니다..
의Kacise KSJB2 선형 가속계강력한 가속도 측정 센서로 중력력과 선형 가속을 정확하게 감지합니다.폭발 방지 인증으로 설계되어 다양한 응용 프로그램에 적합합니다.. KSJB2는 5μg의 임계 값과 5mV의 낮은 소음으로 장착되어 있으며, 따라서 신뢰할 수 있고 정확한 측정을 제공할 수 있습니다. 작동 온도는 -55 °C에서 +85 °C이며 크기는 Ф25입니다.4mm X30mm12V-15V의 전원 공급을 지원 할 수 있습니다. 1pcs의 최소 주문 양으로 개별 상자에 포장되어 있으며 모든 상자는 표준 패키지 또는 고객의 요청으로 포장됩니다.배달은 5-8 일 이내에 보장됩니다.. 지불 조건은 T / T, 웨스턴 유니온, MoneyGram를 통해 사용할 수 있습니다. 우리의 공장은 일주일에 1000 조각의 용량을 가지고 있습니다.
우리는 액셀로미터 센서에 대한 기술 지원과 서비스를 제공합니다. 우리의 기술 팀은 항상 발생할 수 있는 모든 질문이나 문제에 대한 도움을 제공 할 수 있습니다. 우리는 설치에 대한 도움을 제공할 수 있습니다.구성우리의 기술 팀은 또한 센서를 최대한 활용하는 방법에 대한 지침을 제공할 수 있습니다.우리는 또한 Accelerometer 센서가 원활하고 효율적으로 작동 유지 하기 위해 소프트웨어 업데이트를 제공합니다.
어떤 질문이나 기술 지원이 필요한 경우, 저희에게 연락하는 것을 주저하지 마십시오. 우리의 팀은 도움을 위해 여기에 있습니다!
액셀로미터 센서 포장 및 운송 지침:
