원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
Model Number:
KSJB1
KSJB1 시리즈 쿼츠 유연 가속도계는 고 정밀 군사 관성 항법 등급 가속도계입니다. 제품은 우수한 장기 안정성, 반복성, 시작 성능,환경 적응력 및 높은 신뢰성그것은 정적 테스트와 동적 테스트를 위해 사용될 수 있으며 또한 표준 진동 센서 및 기울기 센서입니다.
제품의 출력 전류는 힘이나 가속과 선형이며 사용자는 높은 정밀 출력을 달성하기 위해 계산을 통해 적절한 샘플링 저항을 선택할 수 있습니다.그리고 사용자 요구 사항에 따라 온도 센서 내장 될 수 있습니다, 부분 값과 규모 인자를 보상하는 데 사용되는, 환경 온도의 영향을 줄입니다.
응용 프로그램: 항공, 항공, 선박, 무기 및 기타 분야에서 고 정밀성 관성 항법 시스템의 관성 측정 및 진동 격리 테스트.
도표와 핀 정의:

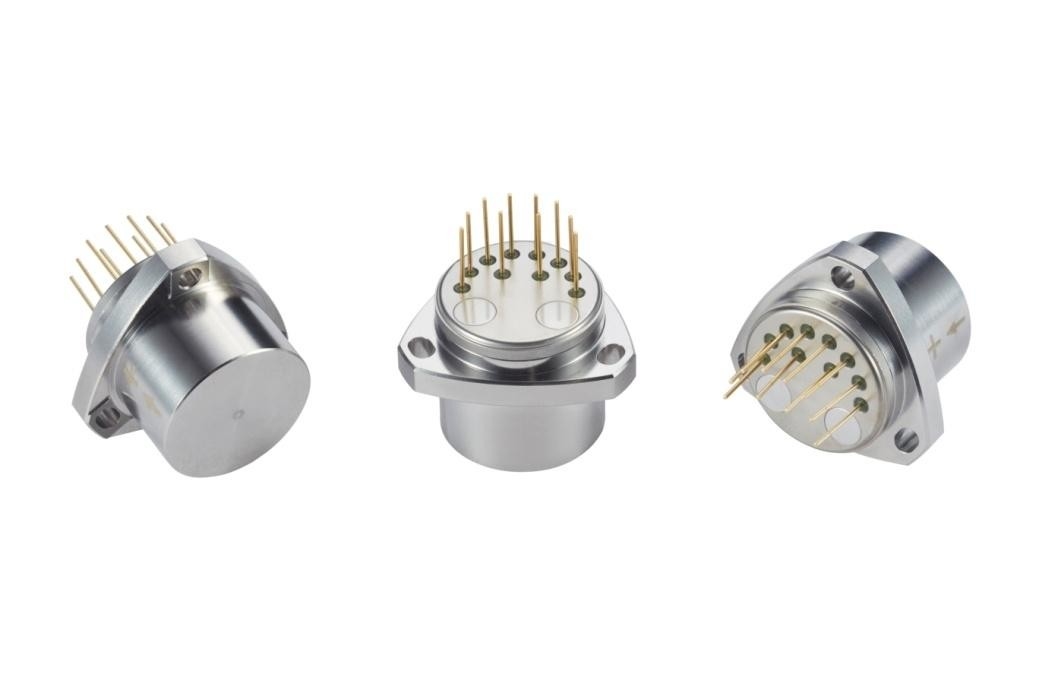

그림 I: 우주 가속도 측정기
핀의 일반적인 정의: 1, 신호 출력; 2. 빈; 3, -15V; 4, +15V; 5, 전원 공급 및 신호 지상; 6. 빈; 7. 빈; 8. 빈; 9, -9V 출력; 10, +9V 출력.
장착 구멍은 U 모양입니다.

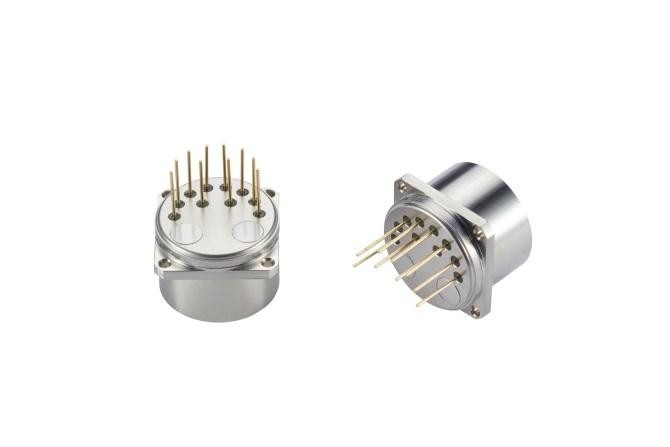

장착 구멍은 U 모양이고 핀은 8 핀입니다
바깥 차원은 정사각형입니다.
기술 매개 변수:
| 번호 | 매개 변수 | KSJB1-01 | KSJB1-02 | KSJB1-03 |
| 1 | 적용 범위 | ±50g | ±50g | ±50g |
| 2 | 임계 값 | 5μg | 5μg | 5μg |
| 3 | 오차값 K0/K1 | ≤±3mg | ≤±3mg | ≤±5mg |
| 4 | 스케일 인수 K1 | 10.05~1.30mA/g | 10.05~1.30mA/g | 10.05~1.30mA/g |
| 5 | 2차 비선형 계수 K2 | ≤±10μg/g2 | ≤±15μg/g2 | ≤±20μg/g2 |
| 6 | 0g 4시간 단기 안정성 | ≤ 10μg | ≤ 10μg | ≤15μg |
| 7 | 1g 4시간 단기 안정성 | ≤ 10ppm | ≤ 10ppm | ≤15ppm |
| 8 | 오차 값 합성 반복성 σK0(1σ, 한 달) | ≤ 10μg | ≤ 20 μg | ≤ 30μg |
| 9 | 스케일 요인 통합 반복성 σK1/K1(1σ, 한 달) | ≤15ppm | ≤ 30ppm | ≤50ppm |
| 10 | 비선형 계수 K의 포괄적 반복성2/K1(1σ, 한 달) | ≤±10 μg/g2 | ≤±20 μg/g2 | ≤±30μg/g2 |
| 11 | 오차 값 온도 계수 ((온도 영역 전체의 평균 값) | ≤±10 μg /°C | ≤±30μg /°C | ≤±50μg/°C |
| 12 | 스케일 요인 온도 계수 (온도 영역 전체의 평균 값) | ≤±10ppm /°C | ≤±30ppm /°C | ≤±50ppm /°C |
| 13 | 소음 ( 샘플링 저항은 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | 자연 빈도 | 400~800 Hz | 400~800 Hz | 400~800 Hz |
| 15 | 대역폭 | 800~2500 Hz | 800~2500 Hz | 800~2500 Hz |
| 16 | 무작위 진동 | 6g ((20-2000Hz) | 6g ((20-2000Hz) | 6g ((20-2000Hz) |
| 17 | 파업 | 100g,8ms,1/2sin | 100g,8ms,1/2sin | 100g,8ms,1/2sin |
| 18 | 작동 온도 범위 | -55~+85°C | -55~+85°C | -55~+85°C |
| 19 | 저장 온도 범위 | -60~+120°C | -60~+120°C | -60~+120°C |
| 20 | 전원 공급 | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | 현재 소비 | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | 온도 센서 | 사용자 사용자 지정 | 사용자 사용자 지정 | 사용자 사용자 지정 |
| 23 | 차원 | F25.4X30mm | F25.4X30mm | F25.4X30mm |
| 24 | 무게 | ≤ 80g | ≤ 80g | ≤ 80g |
참고:
1. 스케일 요인은 사용자 요구 사항에 따라 조정됩니다;
2온도 센서: AD590, pt1000, 18B20로 나뉘어
3테스트 사이클: 테스트에 대한 사용자 요구에 따라 1개월, 3개월, 6개월, 12개월로 나눌 수 있습니다.
4사용자 설치 요구 사항에 따라, 크기는 사용자 요구 사항에 따라 약간 조정 될 수 있습니다,다른 시험 요구 사항은 고객의 요구 사항에 따라 수행 할 수 있습니다..
| 속성 | 가치 |
|---|---|
| 종류 | 아날로그 |
| 제품 이름 | 가속도 센서 |
| 작동 온도 | -55°C ~ +85°C |
| 무게 | ≤ 80g |
| 크기 | F25.4mm X30mm |
| 전원 공급 | 12V ~ 15V |
| 소음 | 5mV |
| 범위 | ±50g |
| 적용 | 운동 속도 센서, 중력 힘 모니터, 중력 힘 모니터 |
의카시스 KSJB1가속도 센서는 신뢰성 있고 정확한 중력 힘 모니터입니다. 어떤 방향으로든 가속력을 감지하고 측정할 수 있습니다.CE 및 5mV의 소음과 함께 ± 50g의 힘을 측정 할 수 있습니다.그것은 12V-15V의 전원 공급을 가지고 있으며 그 크기는 F25.4mm X30mm입니다. 이 가속도 측정기 탐지기는 자동차, 항공, 의료,산업용 및 소비용 전자제품예를 들어 자동차의 급격한 가속을 감지하고, 항공기의 진동 수준을 모니터링하고, 의료 분야에서 외부 출처의 충격 힘을 측정하는 데 사용할 수 있습니다.산업 환경에서 기계 장애의 근본 원인을 확인1pcs의 최소 주문량과 5-8 일간의 배송 시간이 있습니다.패키지는 각 단위가 개별 상자를 포함하고 모든 상자가 표준 패키지 또는 고객의 요청에 의해 제공됩니다.결제 조건은 T/T, 웨스턴 유니온, 머니그램을 포함하고 공급 능력은 일주일에 1000개입니다.
액셀로미터 센서 포장 및 운송:
가속도 측정 센서는 제품 자체와 사용 설명서 및 전원 어댑터를 포함하는 상자에 포장됩니다.각 상자는 거품 포장으로 안전하게 포장되고 운송을 위해 카드 상자에 배치됩니다..
우리는 구매자의 취향에 따라 DHL, FedEx 또는 UPS를 통해 제품을 배송합니다. 예상 배송 시간은 5-7 일 이내에 있습니다.
