| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 인증: | certificate of explosion-proof, CE |
| 모델 번호: | KsINS-G110A/B |
| 최소 주문 수량: | 1pcs |
|---|---|
| 포장 세부 사항: | 각 장치에는 개별 상자가 있으며 모든 상자는 표준 패키지 또는 고객 요청에 따라 포장됩니다. |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 1000개 부분 |
| 정렬 시간: | 지상 정상 정렬: ≤ 13min | 위치 정확성 (CEP): | 순수한 관성: 1nmile/12h |
|---|---|---|---|
| 속도 정확성 (RMS): | 순수한 관성: 1m/s/12h | ||
| 하이 라이트: | 고 정밀성 관성 내비게이션 장치,비아시얼 섬유 회전 관성 내비게이션 시스템,대형 UAV 관성 항법 시스템 |
||
KsINS-G110A/B 쌍축 광섬유 회전 관성 내비게이션 시스템
제품 설명:
KsINS-G110A/B is a dual-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulation위치, 속도, 자세, 각도 속도, 선형 가속 및 기타 정보를 실시간으로 출력 할 수 있습니다. 이 시스템은 사용자 선택을 용이하게 하기 위해 위성 수신기와 공기 압력 모듈을 위한 소프트웨어와 하드웨어 인터페이스를 예약했습니다.천문학적 탐색과 시각 탐색을 위한 소프트웨어와 하드웨어 인터페이스가 있습니다., 그리고 무인 항공기 자세 제어 및 탐사 및 위치 설정 요구 사항을 충족하기 위해 관성 / 위성 / 대기 조합의 여러 개의 전환 가능한 탐사 모드를 실현 할 수 있습니다.

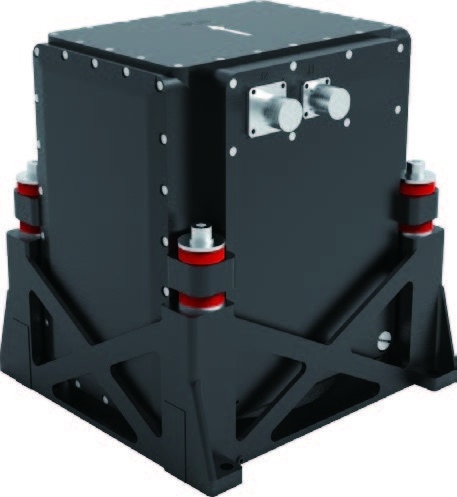

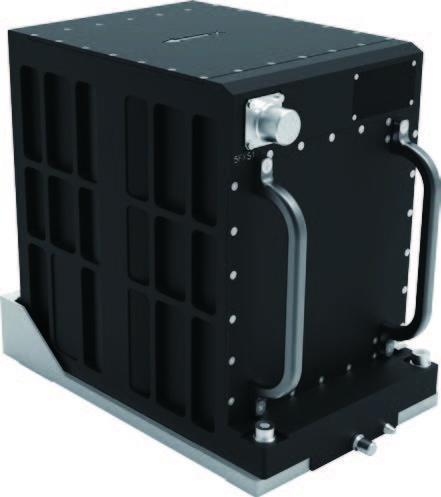

G110A G110B
특징:
● 오래 지속 되는 순수 관성 고정도 항법 기능
● 관동성/위성/대기 조합 을 포함하여 다양한 전환 가능한 항법 모드
● 진동-충격-열력 복합물 의 환경 적응력
● 현장 자체 정정 유지보수 기능
● 완전 한 BIT 설계
응용 분야 및 응용 방식:
모든 종류의 크고 중간 크기의 장거리 UAV에 적용할 수 있습니다.
성능 지표:
| 정렬 시간 | 지상 정상 정렬: ≤ 13min |
| 비상 정렬: 지상 정렬 30s + 공중 정렬 15분 | |
| 위치 정확성 (CEP) | 순수한 관성: 1nmile/12h |
| 속도 정확성 (RMS) | 순수한 관성: 1m/s/12h |
| 방향 정렬 정확성 (RMS) | ≤ 0.5′ |
| 방향 유지 정확성 (RMS) | 0.03° 12h) |
| 자세 유지 정확성 (RMS) | 0.015° 12h) |
응용 환경:
| 작업 온도/저장 온도 ((°C) | -55°C ~+70°C |
| 동적 범위 | 각속: ±300°/s 가속: -30g ~ +30g |
| 기계적 특성 |
내구 충격 환경: 반 시노스 파동 20g, 11ms 내구 진동 환경: 전형적인 드론 진동 환경 |
물리적 성질:
| 크기 | 180mm × 228mm × 247mm | 180mm × 268mm × 250mm |
| 설치 방법 | 브래킷 설치 | 항공용 받침대 설치 |
| 설치 크기 |
브래킷 설치 크기: 200mm × 224mm 플랜지 설치 크기: 176mm × 198mm |
브래킷 설치 크기: 280mm × 190mm |
| 무게 | 숙주 ≤ 12.5kg; 대리점 ≤ 1.5kg | 숙주 ≤ 12.5kg; 대리점 ≤ 1.5kg |
외부 인터페이스:
| 전력: | 18V ~ 36V DC, 전력 소비 ≤ 36W, 허용되는 전력 중단은 5ms 이상이 아닙니다. |
| 입력/출력 인터페이스 |
7개의 채널 RS-422, 1개의 채널 RS-232, 2개의 채널 CAN (FD) 1 채널 1M 1553B, 1 채널 4M 1553B |
| 데이터 출력 주파수 | 200Hz (유례적으로) |
