| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 인증: | certificate of explosion-proof, CE |
| 모델 번호: | KsINS-G107A |
| 최소 주문 수량: | 1pcs |
|---|---|
| 포장 세부 사항: | 각 장치에는 개별 상자가 있으며 모든 상자는 표준 패키지 또는 고객 요청에 따라 포장됩니다. |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 1000개 부분 |
| 정렬 시간: | 지상 정상 정렬: ≤ 5분 | 위치 정확성 (CEP): | 순수한 관성: 1.5 nmile/6h 관성/위성 조합 15분 후: 1.0 nmile/6h 관성/위성 조합: ≤ 10m |
|---|---|---|---|
| 사용/보관온도(℃): | -55°C ~+70°C | ||
| 하이 라이트: | UAV 비행 제어 관성 탐사 장치,광섬유 회전 관성 내비게이션 시스템,고 정밀성 관성 항법 시스템 |
||

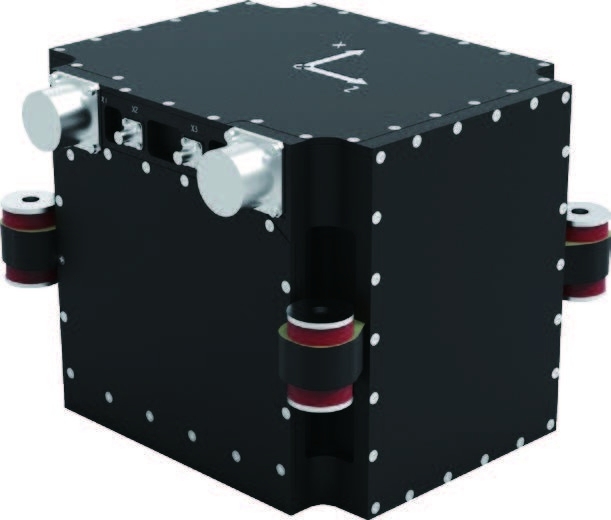

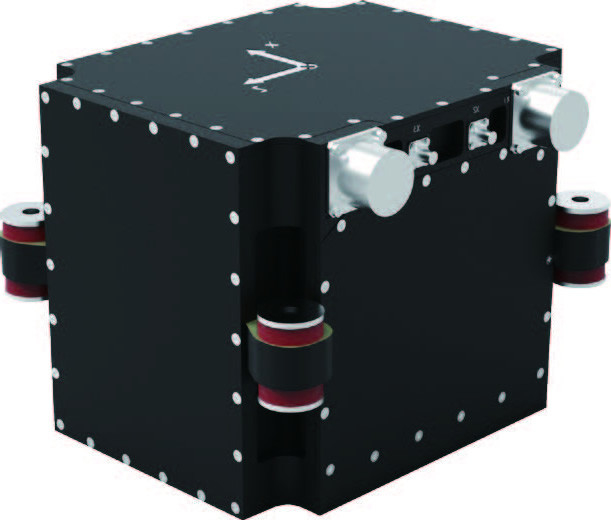

KsINS-G107A 광섬유 회전 관성 내비게이션 시스템
제품 설명:
KsINS-G107A is a single-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulation기본적으로 인공위성 수신기 세트를 갖추고 있으며 차차 위치 및 듀얼 안테나 측정 기능을 갖추고 있습니다.방향 및 다채널 통합 내비게이션 기능이 있습니다이 시스템은 정보 융합 알고리즘을 사용하여 위성 내비게이션 정보의 유효성을 판단하고 속임수 신호를 신속히 구별합니다.그리고 기계를 지원하여 기습 구역에서 안전하게 탈출합니다.천문학적 탐사 및 시각 탐사 소프트웨어 및 하드웨어 인터페이스를 갖추고 UAV 자세 제어 및 탐사 및 위치 요구 사항을 충족합니다.
특징:
● 높은 신뢰성, 가벼운 무게, 오래 견딜 수 있는 능력, 높은 정확성
● 풍부 하고 유연 한 복합 내비게이션 모드, 모드 사이 를 원활 하게 전환 하는 것, 그리고 오류 를 견딜 수 있는 내비게이션 기능
● 여러 가지 시작 조건 에 적응 하고, 전력 단절 과 재시작 에 신속하게 대응 할 수 있다
● 진동-충격-열력 복합물 의 환경 적응력
● 완전 한 BIT 설계
응용 분야 및 응용 방식:
모든 종류의 크고 중간 크기의 장거리 UAV에 적용할 수 있습니다.
성능 지표:
| 정렬 시간 | 지상 정상 정렬: ≤ 5분 |
| 비상 정렬: 지상 정렬 30s + 공기 정렬 10min | |
|
위치 정확성 (CEP) |
순수한 관성: 1.5nmile/6h 인어셜/위성 결합 후 15분: 1.0 nmile/6h 이너티/위성 조합: ≤ 10m |
| 속도 정확성 (RMS) | 순수한 관성 ≤ 1m/s (6h); 관성/위성 조합 ≤ 0.2m/s |
| 자세 각도 정확성 (RMS) | 순수한 관성 ≤ 0.02° (6h); 관성/위성 조합 ≤ 0.02° |
| 방향 각도 정확성 (RMS) | 순수한 관성 ≤ 0.05° (6h); 관성/위성 조합 ≤ 0.05° |
응용 환경:
| 작업 온도/저장 온도 ((°C) | -55°C ~+70°C |
| 동적 범위 | 각속도: ±300°/s, 가속도: -30g ~ +30g |
| 기계적 특성 | 충격 환경: 반 시노스 파동 20g, 11ms; 진동 환경: 전형적인 드론 진동 환경 |
물리적 성질:
| 크기 | 175mm × 216mm × 175mm |
| 설치 방법 |
직접 장착 ( 허리 장착) 또는 선택적으로 받침대 장착 (바닥 설치) |
| 설치 크기 |
브래킷 설치 크기: 224mm × 220mm (홀을 통해 설치: Φ8.5mm) |
| 무게 | 호스트 ≤ 7.0kg; 브래킷 (선택) ≤ 1.5kg 또는 사용자 정의 ≤ 1.5kg 또는 사용자 정의 |
외부 인터페이스:
| 전력: | 전원 공급 18V~36V DC, 전력 소비 ≤ 32W |
|
입력/출력 인터페이스 |
7개의 채널 RS-422, 1개의 채널 RS-232; 2개의 채널 CAN (FD); 1개의 채널 1M 1553B 1 채널 4M1553B |
| 데이터 출력 주파수 | 200Hz (유례적으로) |
